描述
产品详情

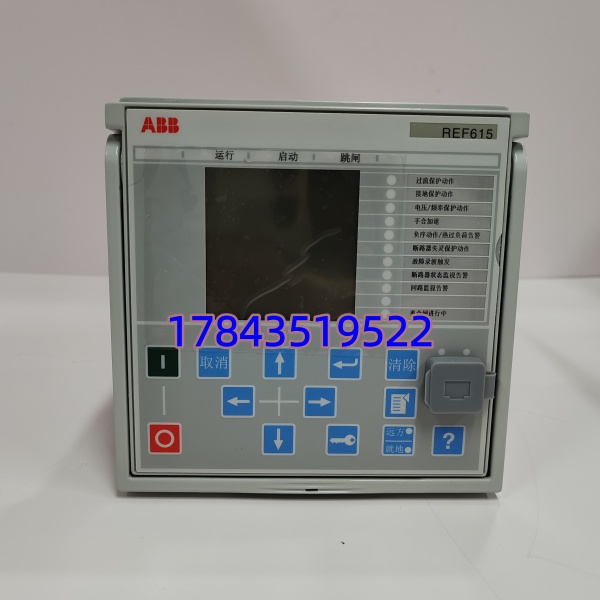

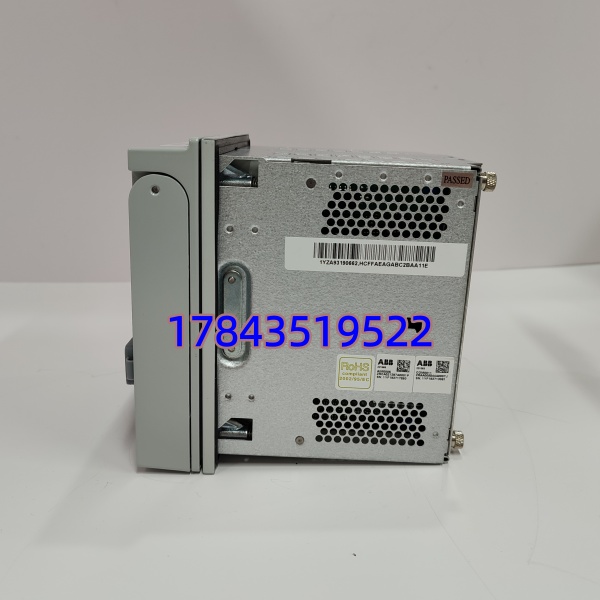

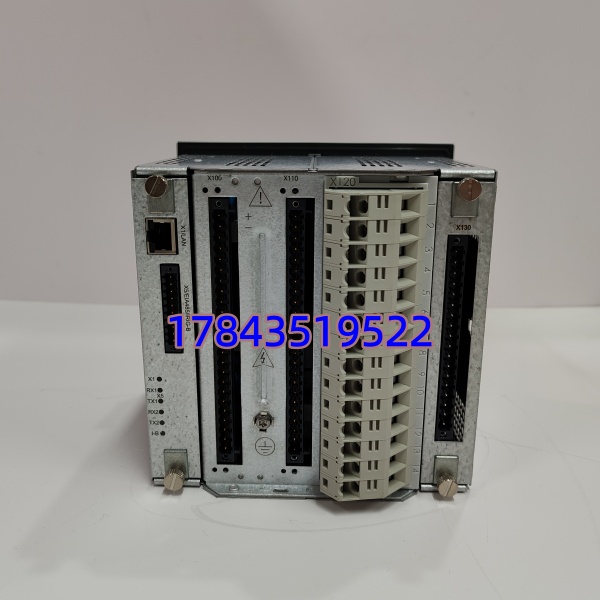

· 型号：REF615C_E（订货码 HCFFAEAGABC2BAA11E）
· 品牌：ABB（Hitachi Energy）
· 系列：Relion® REF615 — Feeder Protection & Control IED
技术参数
- 完整订货标识：REF615C_E HCFFAEAGABC2BAA11E（含硬件版本FE=馈线功能集、AE=宽压辅源110-220VDC/AC、AG=IEC61850+Modbus、ABC2BAA11E=I/O配置及语言，严格来说后缀必须完全匹配否则端子定义或菜单可能有异）
- 产品类别：数字式中压馈线保护与测控继电器（Feeder IED），适用于径向/环网/含DG配电网
- 适用系统：10kV/20kV/35kV 配电变电站、工企总降配出线、开闭所、环网柜（嵌入式或抽出式安装）
- CT输入：3×相电流 I_a,I_b,I_c（1A或5A可设）+ 1×零序电流 I_0（外接CT或自产），精度典型0.2级
- VT/PT输入：3×相电压 U_a,U_b,U_c + 1×零序电压 U_0，额定100V L-N（对应PT变比软件折算），频率50/60Hz
- 保护功能（典型包含）：非方向/方向三段相过流(51/51P)、非方向/方向接地过流(51N/67N)、反时限IEC标准曲线(51/51N)、过/欠压(59/27)、频(81O/U)、热过负荷(49)、负序过流(46)、断路器失灵(50BF/51BF)、多轮次重合闸(79)、灵敏接地(SEF)、可选弧光保护(需传感器)
- 测量与录波：三相V/I/PF/F、有功无功电能、需量、负序/零序分量；≥64组故障录波(最长数周波)；SOE带IRIG-B/SNTP时标
- 数字量输入(DI)：典型10~16路光电隔离DI（DC 24~250V依辅助电源范围），可组态为闭锁/联锁/远方/就地等
- 继电器输出(DO)：典型6~8路可编程Form C/A（5A@250V AC），含2路跳闸专用+2路信号/告警
- 通信接口：2×10/100Base-TX RJ45以太网——IEC 61850Ed.1&2(MMS+GOOSE)、支持HSR/PRP(部分版)；1×RS-485——Modbus RTU / IEC 60870-5-103/ SPA；IRIG-B或SNTP对时
- 辅助电源：依选项代码 AE = 88–264V AC 或 110–250V DC（宽压通用），部分版为24–60V DC——买前必须核对原继电器铭牌Aux Voltage范围
- 前面板HMI：图形LCD（单线图SLD可定制）+ 导航键 + Run/Alarm/Trip LED，支持Web HMI浏览器访问
- 配置软件：ABB PCM600（Protection and Control IED Manager）V2.x+
- 安装形式：抽出式（plug-in unit, 柜门/屏体安装）或固定式依机箱选配；标准面板144×144mm
- 工作环境：-25℃ ~ +55℃（运行），-40℃ ~ +85℃（存储），5%~95% RH无凝露
- 认证：IEC 60255/ IEC 61850-3/ IEEE C37.90/ EN 50178，CE / cULus
- 尺寸/重量：约 177×177×140 mm / ≈1.6~2.0 kg（抽出式单元）
产品介绍
变电站改造最常见痛点：老电磁式保护或初代微机综保不支持IEC 61850，GOOSE跳闸要改一大堆硬接线——REF615C_E就是ABB专门解决这个的，它把馈线全套保护（方向过流/接地/反时限/失灵/重合闸）和测控功能塞进一台144方屏装单元，原生跑IEC 61850 Ed.2包括GOOSE和MMS，和ABB 800xA或第三方站控直连不用网关。在某次10kV出线改造把三只REF615通过GOOSE收母差跳闸令，省掉六根电缆还把故障隔离时间压到<40ms。
采购上三个死线：第一，订货码HCFFAEAGABC2BAA11E后缀必须与原装置完全一致（尤其辅源范围AE、I/O配置ABC2…），微小后缀差异可能导致端子排列或菜单不同——曾有人拿近似码替换后发现跳闸出口端子号偏移造成误接，现场传动才揪出来；第二，它不是变压器保护(RET615)也不是发电机保护(REG615)，功能集不同不可互代；第三，换新必须带PCM600工程备份（.ied+.set文件），新机出厂是空配置，不灌原定值=拒动。
替换与升级建议
✅ 直接替换
- REF615C_E 同订货码（HCFFAEAGABC2BAA11E）→ 同型号新机：完全兼容，插上后用PCM600下载原.ied工程+定值文件即可运行。建议更换前：①导出原配置及定值 ②拆旧拍端子接线照片 ③新机装好后做三相继电器传动试验再投运（约1~2h含试验）。
- REF615C（无_E后缀，早期版同码匹配）→ REF615C_E：通常可原位替换，C_E是C的延续含增强通信，PCM600一般可向下兼容打开C工程重新编译下装——严格来说建议确认原工程能在PCM600 V2.x+打开再订。
⚠️ 软件兼容（需关注配置迁移）
- REF610 / REF542plus → REF615C_E（HCFFAEAGABC2BAA11E）：属平台升级非直接替——保护逻辑/端子/通信均需重新组态，需原电气图纸重配参数并做全功能传动，工作量约1~2人日，无硬件成本但需继保工程师到场。
- REF615C_E 不同后缀（如…BAA01E vs …BAA11E）：物理可插但I/O点数/端子分配/菜单语言可能不同——除非确认完全一致否则不推荐混用，避免现场接线对不上。
❌ 硬件不兼容
- RET615（变压器保护）/ REG615（发电机保护）/ REB615（母线）：同家族但保护函数集与I/O配置不同，不可互代，买错退换重订。
- 普通多功能电力仪表、直流屏监控模块：体系不同无关联。
若无全新库存（REF615部分区域转入生命周期后期），二手拆机件市场流通但必须要求上电自检出厂报告+序列号截图+PCM600可读IED描述；关键变电站建议全新原厂带CoC并以ABB原厂REF615 Hardware Manual及铭牌核对订货码全称。
常见问题解答 (FAQ)
Q1：我屏里现在拆下来是 REF615C_E HCFFAEAGABC2BAA11E，换新必须订完全一样的码吗？
强烈建议一字不差匹配完整订货码，特别是后缀ABC2BAA11E定义了I/O模板配置和语言——若只差最后几位（如BAA01E vs BAA11E）端子分配或显示语言可能不同，现场要改接线或菜单。辅源范围(AE=110-240V AC/DC)也必须一致，24V版(DC 24-60V)混用烧模块。
Q2：换新后保护定值和逻辑还在吗？要不要重新整定？
新机出厂是空配置——。新机装好后Connect→Download All（配置+定值+口令），核对CRC一致再做模拟加量试验。跳过备份等于从零重配，曾有人漏备份多耗6小时现场重构定值。
