描述
产品详情
· 型号：REF615C_E
· 品牌：ABB
· 系列：Relion® 615（REF615 IEC 版，标准配置 C_E）
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品定位 | 中压馈线保护测控 IED（标准配置 C_E） | C_E=带方向接地+电压/频率+U0 测量 |

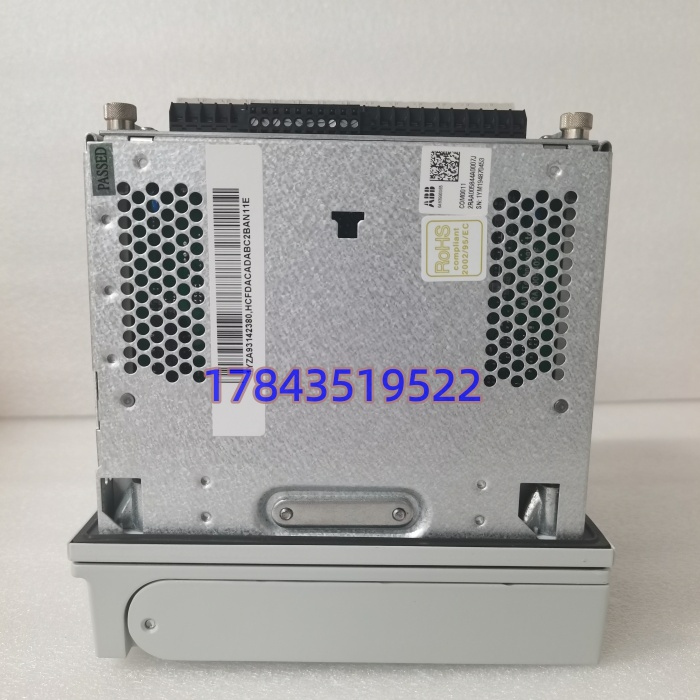

| 订货配置串 | HCFDACADABC2BAN11E | H=REF615C_E 平台；后续位定义电源/CT/VT/通信/语言/固件，以 ABB 订单解码为准 |
| 适用电压 | 6–36 kV 配电网络 | 电缆/架空/环网/辐射网均可 |

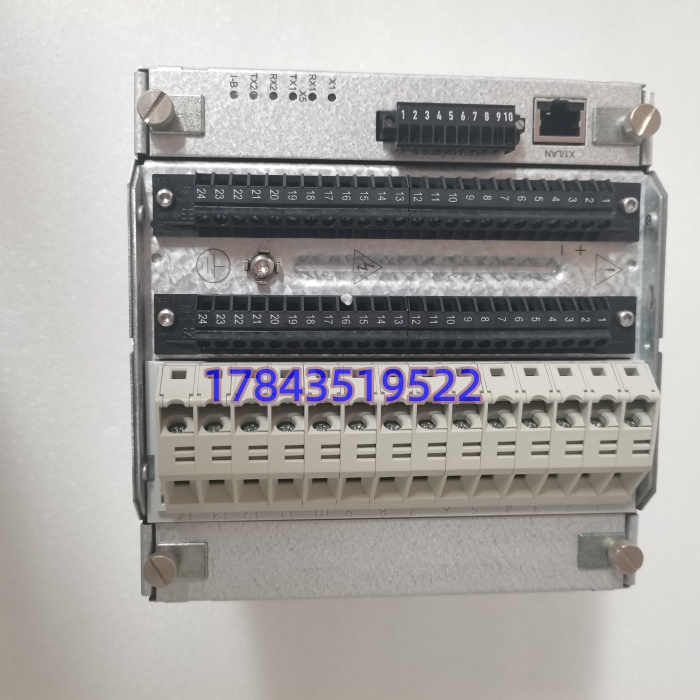

| 电流输入 | 3×Ia/Ib/Ic + 1×I0；1A 或 5A（软件切） | 过载 20×In 1s |
| 电压输入 | 3×Ua/Ub/Uc + 1×U0；100/110/120V 线压或相压 | 方向接地必需 U0 |
| 保护功能 | 50/51 相过流、67 方向过流、50N/51N/67N 接地、27/59 电压、81 频率、49 热过负荷、可选导纳接地(Y0) | 标准配置 C_E 不含弧光主保（弧光需 AF 选配或 RET/RA 系列） |
| 控制功能 | 断路器分合、防跳、重合闸(AR)、CT/VT 监视、跳闸回路监视 | 信号矩阵在 PCM600 自由组态 |
| 通信 | 2×10/100M 以太网；IEC 61850 Ed2(MMS/GOOSE)、Modbus TCP/RTU、DNP3、IEC 60870-5-103；可选 RS485/IRIG-B | PRP/HSR 冗余依硬件选项 |
| 对时 | SNTP、IRIG-B(DC)、IEEE 1588v2 PTP | SOE 分辨率 1ms |
| 录波与事件 | 扰动记录 COMTRADE、≥10000 条带时标事件缓冲 | 内部分辨率采样 4kHz 级 |

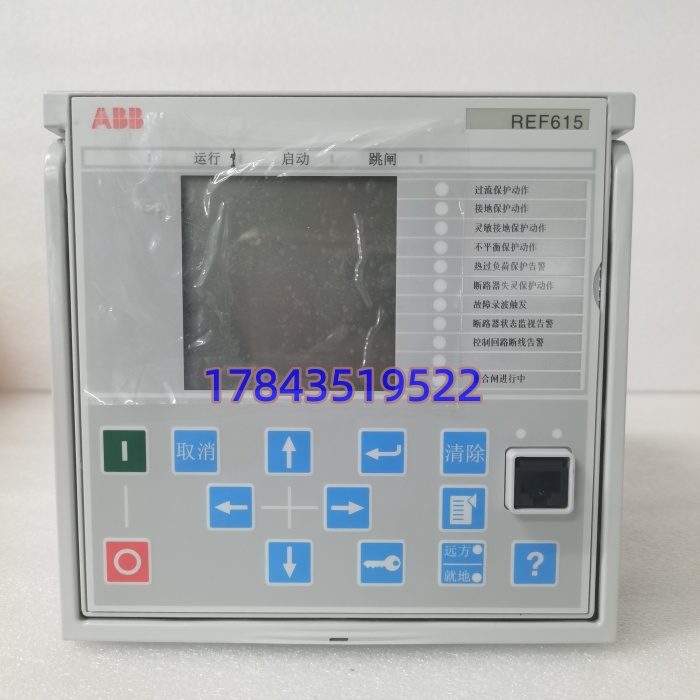

| 人机界面 | 大尺寸图形 LCD + 单线图 + 导航键 | 前面板 IP54，端子 IP20 |
| 电源 | 依 HCF… 串：常见 110/125V DC 或 220V DC 或 100-240V AC | 订货前必须核对配置串第 5-6 位 |
| 指示 | RUN / ERR / 报警 / 跳位 / 合位 / 通信 LED | |
| 软件工具 | PCM600（组态+下装+录波分析） | 固件版本与 PCM600 版本有兼容矩阵 |
| 认证 | IEC 60255、IEC 61850-3、IEEE C37.90、CE | 部分批次 KEMA |
| 环境 | -25~+70℃（运行），-40~+85℃（存储） | 5-95% RH 无凝露 |
| 状态 | 615 系列 ABB 仍长尾服务，但 REF615C_E 特定老配置串（HCD…BAN11E）新单不主推，转 REF615 5.0 FP1 新固件平台；MRO 拆机/New Surplus 为主 | 无同面板 Pin2Pin 替身，RET615 不能替馈线 |
产品介绍
从维护者视角看，REF615C_E 这种 IED 最坑的不是坏，是”配置漂移”——同型号 REF615C_E 两台，后缀差一位（比如 BAN11E vs BAA11E），CT 变比、GOOSE APPID、保护定值组可以完全不一样，插上去 PCM600 读出来像两台不同设备。在某个 110kV 变电站 10kV 馈线改造里碰过：原柜 12 台 REF615C_E 其中一台误用了 BAA11E（无 U0 输入硬件）替 BAN11E（带 U0），方向接地保护直接闭锁，小电流接地系统单相接地时该跳不跳，靠人工巡线找了 40 分钟。这种错 MRO 商根本看不出来，只有拿配置串逐位解码才能避。
严格来说，REF615C_E 只在”同配置串（或至少同标准配置 C_E + 同电源 + 同 CT/VT 等级）+ 同 PCM600 工程版本”下能直接克隆替岗；跨大固件（如 3.x→5.0 FP1）下装会被 PCM600 拒认或强清定值，必须走 ABB 迁移工具。TCO 上单件 MRO 价 8000-15000 块，但它能让一段 10kV 馈线不必为换型做整站 IEC 61850 SCD 重配——后者涉及 GOOSE 连线重绑、调度点表重签、涉网保护整定复算，单次停电试验费常破十万。备 1 件同配置串冷备，是老开关柜最该锁的 A 类件（跳错向比停机还糟）。
应用场景与库存策略
IED 最阴的失效是”软闭锁”——自检不报 ERR，但某段保护因 VT 熔断监视逻辑或 GOOSE 订阅丢失被悄然退出，故障时该动不动。采购上 ABB 老 HCD 配置串新货难订，MRO 拆机件怕 EEPROM 里旧定值没清、或配置串被商家瞎标。
- 10kV/6kV 工业馈线（化工厂/矿卷/造纸）：REF615C_E 作出线主保+测控 → 非它不可因 GOOSE 水平联锁和原柜 SCD 绑定 → 建议每段母线备 1 件同配置串冷备（A 类，馈线保护误动拒动=越级跳闸）。
- 35kV 变电站电缆馈线：环网分布式电源接入 → 非它不可因方向过流+导纳接地(Y0)对小电阻接地网灵敏 → 建议 Last-time-buy 按现网数 15%-20% 囤，配置串拍照逐位存档。
- 新建项目：ABB 主推 REF615 5.0 FP1 或 REX615 新平台 → 采购阶段直接砍 C_E 老串。
- 改造陷阱：有人拿 RET615（变压器保）或 REL615（线路差动）当”同系列替身” → 保护元件和 I/O 映射不同，插上去馈线定值组全错位 → 运行装置只做 REF615C_E 同配置串备件。
- 无人值守站：IED 死了该跳不跳 → 安全库存 = 1 件同配置串 Buffer 现场锁柜，固件与现网一致。
真实案例：2023 年陕北某光伏汇集站 35kV 电缆馈线，12 台 REF615C_E（HCFDACADABC2BAN11E，固件 3.2）运行第六年。雷雨后一台 IED 前面板 RUN 闪、ERR 灭，但 连上发现”方向接地保护退出（原因：U0 通道自检越限）”——内部 VT 分压电阻老化，零压测量偏 8%。备件库零库存，西安 MRO 调同配置串拆机件 30 小时到， 克隆原定值+改 MAC/APPID 后恢复，GOOSE 订阅重握手正常。事后把 REF615C_E 提 A 类，按每段母线 1 件同配置串冷备，并把所有在网件 U0 通道误差每季度录一次档。那次若等 ABB 新平台迁移或盲目插 RET615，越级跳闸试送损失约 25 万，一件备件不到 1.2 万。
