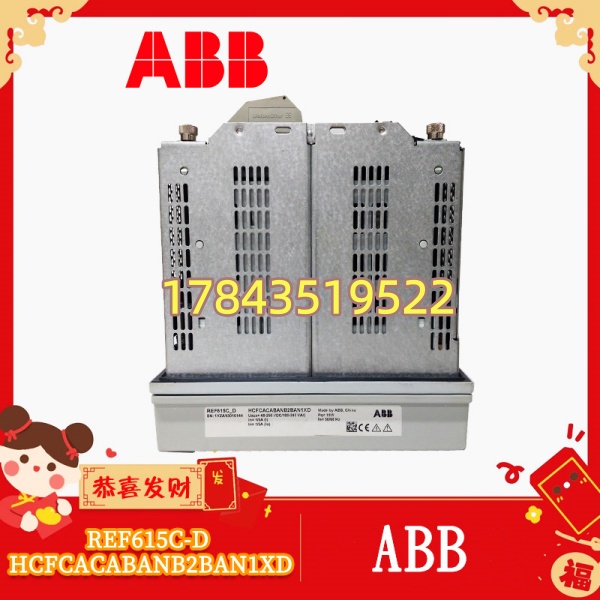

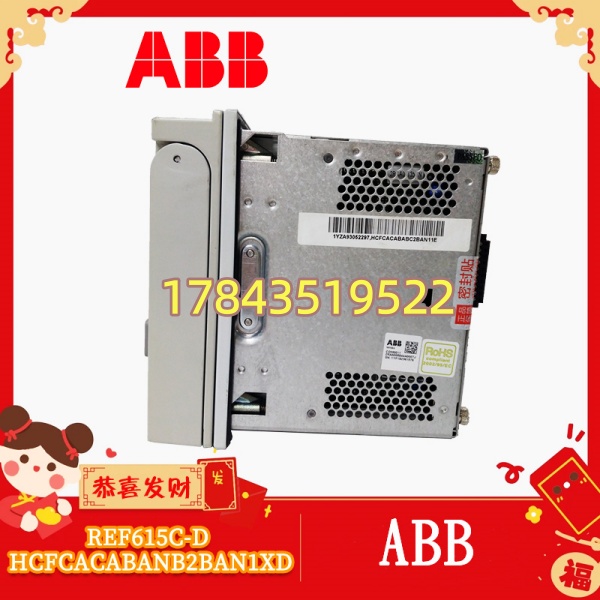

产品详情
· 型号：REF615C-D（订货配置码 HCFCACABANB2BAN1XD）
· 品牌：ABB
· 系列：ABB Relion® 615 系列 — REF615 馈线保护测控装置（IED）
规格参数
- 产品型号：REF615C-D，ABB 配置码 HCFCACABANB2BAN1XD（H=REF615C, CFC=标准 I/O, A=1A CT, B2=110/125V DC 电源, N1XD=标准语言/固件版需核对）
- 设备类型：数字式馈线保护、控制与测量装置（IED），适用于径向/环网/含 DG 的中压配网
- 适用电压等级：3 kV ~ 36 kV 中压配电系统（10kV/6kV 最常见）
- 电流输入：3×相电流 Ia/Ib/Ic + 1×零序 Io，额定 1 A 或 5 A（此配置码推断 1A），可过流 20×In 1s、100×In 1s
- 电压输入：3×相电压 Ua/Ub/Uc + 1×零序 Uo，额定 100V / 110V/√3（线压 100V），测量精度 0.2 级
- 保护功能：三段定时限/反时限方向过流、两段接地故障（方向/非方向/导纳式）、重合闸（最多 4 次）、过压/欠压、频率保护、断路器失灵、过负荷告警
- 数字量输入(DI)：典型 8~10 路（24V DC / 110V DC 可选干/湿接点），用于断路器位置、闭锁、压板状态
- 数字量输出(DO)：典型 8 路继电器（250V AC / 5A），用于跳闸、合闸、信号、告警
- 通信接口：2× 10/100M Ethernet（支持 IEC 61850 Ed.2 MMS/GOOSE、HSR/PRP 依配置），1× RS-485（Modbus RTU / IEC 60870-5-103/ DNP3）
- 工作电源：依配置码推断 110/125 V DC（宽范围 88~300V DC 或 100~240V AC 部分版本，以实物标签为准），功耗 <15W

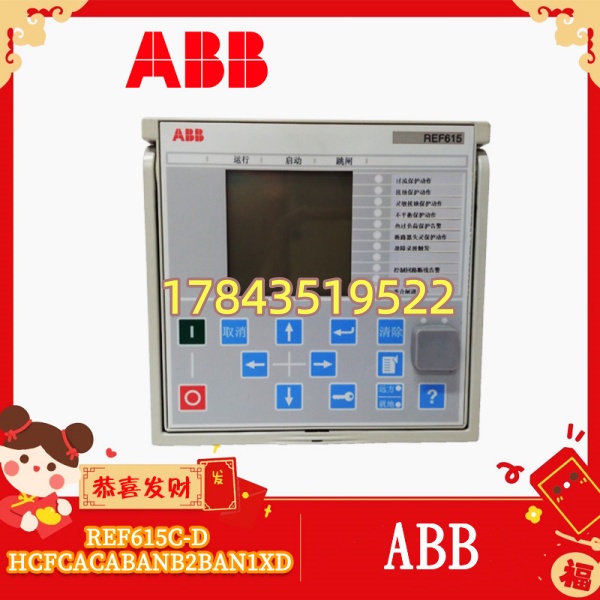

- 人机界面：图形点阵 LCD（单线图显示）、导航键、LED 状态指示（Run/Fault/Trip/Alarm）
- 事件/录波：带时标 SOE（分辨率 1ms）、故障录波（COMTRADE 格式），内置大容量非易失存储
- 组态软件：ABB PCM600（Protection and Control Management Tool）
- 安装方式：面板嵌入式（开关柜门开孔 ≈144×190mm 或依 REF615 安装图），后部插件锁紧
- 工作环境：-25~+70℃（工作），-40~+85℃（存储），5~95% RH 无凝露
- 防护等级：前面板 IP54 / IP52（依版），端子侧 IP20
- 认证/标准：IEC 60255、IEC 61850、IEC 61000-4 EMC、IEEE C37.90、KEMA 认证（依批次）
产品介绍
REF615C-D 是 ABB Relion 615 家族里专盯中压馈线（6~35kV）的微机保护继电器——不是 PLC 模块也不是 DCS 卡件，是嵌在开关柜门上的独立 IED。它集保护（过流/接地/重合闸）、测控（电流/电压/电度/谐波）、断路器控制、故障录波于一体，通过以太网走 IEC 61850或直接 Modbus TCP 挂变电站自动化系统(SCADA/800xA)。HCFCACABANB2BAN1XD 这个长串是 ABB 订单配置码，”B2″通常指 110/125V DC 操作电源，”A”指 1A CT 输入——换件必须核对配置码一致或至少电源/CT 规格匹配，否则上电可能保护拒动或 CT 饱和计算错误。
有一点要注意：REF615 的参数设置不在 PLC 软件里，要用 PCM600 连前面 USB 或通过网络下装 .pac 文件。我在现场遇过新换装置忘记 Restore Settings，保护定值还是出厂默认导致过流延时不对——换新后务必从旧装置或工程备份做 Parameter Set 恢复并核对。
应用场景与行业案例
凌晨两点某化工厂 10kV 进线速断跳闸，REF615 前面板 Trip LED 亮，查录波是下级柜短路越级——原因竟是新换 REF615 没拷定值文件用的默认反时限曲线偏慢。这东西一挂或定值错，保护要么误动跳全厂要么拒动烧设备，责任比 DCS I/O 卡大多了。
- 10kV/6kV 工业配网馈线保护：工厂总降变电所出线柜装 REF615 做三段过流+零序+重合闸，直接 IEC 61850上 ABB 800xA 或西门子 SICAM。
- 35kV 变电站馈线/分段开关：环网供电系统用方向过流及同期检无压做备自投逻辑配合，非它不可。
- 光伏/风电场集电线路：含分布式电源的配网需方向接地保护及孤岛检测， 导纳式接地保护比普通过流灵敏。
- 矿山/冶金高压电机回路：大容量高压电机供电回路做馈线保护兼电机启动监视，配合 可编程逻辑。
真实案例：
南方某化工厂 10kV 配电站，#3 出线柜 REF615C-D（同配置码）液晶碎裂——柜门撞到叉车。原厂该特定配置码交期 8 周，停产期间协调渠道调同配置拆机件（确认 HCFCACABANB2BAN1XD 完全匹配、CT 1A、110V DC），断电拆旧拔后部插件（标记每根线！），新件嵌入压紧，通过前面 USB 口用 PCM600Restore 原 .pset 参数集，核对保护定值组别、CT 变比、I/O 矩阵后投运。老师傅叮嘱： 参数文件每月备份到 U 盘存档案，别等换件再找。
常见问题解答 (FAQ)
Q1：REF615C-D 能插 AC 800M 机架或当 PLC 模块用吗？
不能。它是独立中压保护继电器（IED），嵌开关柜门安装，通过后部端子接 CT/PT/断路器线圈，通过以太网/串口接 SCADA。与 AC 800M / S800 I/O 完全无关。
Q2：HCFCACABANB2BAN1XD 中 B2 / A 是什么意思？换不同后缀行吗？
A=额定 CT 一次侧基准 1A（5A 会标 E 或不同字母），B2 通常指操作电源 110/125V DC（部分文献 B1=48V、B3=220V DC/AC）。电源和 CT 规格必须匹配原柜设计，保护功能代码可略有差异但建议全码一致避免隐藏配置差异导致保护行为不同。
Q3：换新需要重新整定吗？程序会丢吗？
装置本身不存工程，换新后需通过 PCM600 载入旧装置的 Parameter Set (.pset) 或工程备份，逐项核对 CT 变比/保护定值/I/O 矩阵/通信参数。没备份的建议旧机能上电时赶紧读出保存——别等坏了再找。
Q4：支持热插拔吗？怎么下装参数？
断电安装，带电只做通信连接参数下装。用 PCM600 通过 USB 口（前面面板）或以太网 IP 连接，Connect → Read/Write Parameter Set。建议首次投运前做保护传动试验（加电流验证跳闸逻辑）。
Q5：二手/翻新件注意什么？有停产风险吗？
系列仍在产但特定老配置码(Early C-version)可能 EOL，市场有 NOS/拆机流通。验货重点：屏幕无裂、后部端子簧片无烧蚀氧化（CT 回路氧化最危险）、标签序列号能在 ABB PCDC 查到。要求卖家提供 PCM600 Connect 截图证明能通过自检。没测过的别直接装机——保护继电器失效后果严重。
