产品详情
· 型号：REF615C-D（ABB Order Code: HCFCACABANB2BAN1XD — C型壳体、大LCD、IEC61850）
· 品牌：ABB
· 系列：REF615 — Feeder & Transformer Protection Relay (ANSI 21/51/67/79/87T… 依功能集)
规格参数
- 保护功能集（C型典型）：过流 51/51N、方向过流 67/67N、接地故障 51G/67G、逆时限 51V、自动重合闸 79、过负荷 49/51、热成像模拟 49、低频/过频 81、电压断线检测、本地/远方控制闭锁（具体依 Order Code 功能使能）
- 测量：3×相电压、3×线电压、3×相电流、中性线电流、频率、有功/无功/功率因数、电能
- I/O 典型配置（依 HCFC… 解码）：
- 模拟量输入：4~7 AI（Ct/VT 二次侧直接接入，1A/5A 可设）
- 二进制输入(DI)：6~14 点（依扩展—基础 6 + 可选 8，24V DC 湿/干接点）
- 二进制输出(DO)：4~8 继电器（C/O 或 N/O，5A/250V AC 分断能力）
- 告警/跳闸/复归/本地控制按钮可组态映射
- 通讯端口：2× Ethernet 10/100BaseTX（IEC 61850 Ed.2MMS + GOOSE；可选 Modbus TCP）＋ 1× RS-485（Modbus RTU 从站）——具体依 Order Code

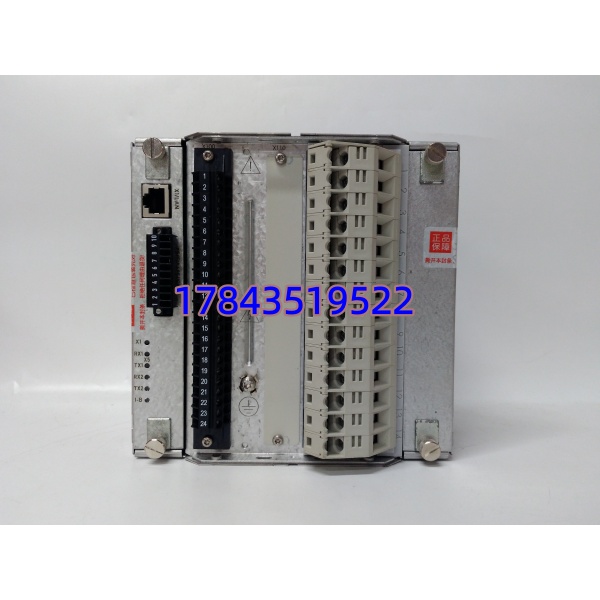

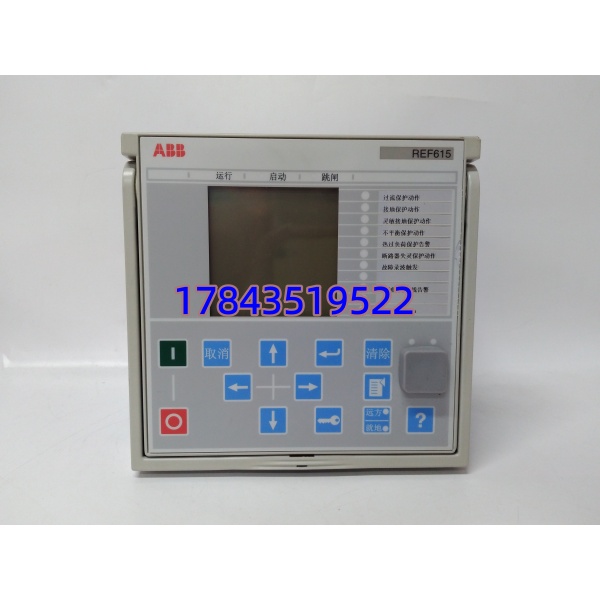

- HMI：大图形点阵 LCD（132×64 或更大 C型屏），导航键＋可编程功能键，支持当地定值修改/事件浏览/示波波形
- 录波：内置故障录波（典型 10~20 组，可 CFG 触发条件），COMTRADE 格式导出 via PCM600
- 整定/配置软件：ABB PCM600（Pilot Version 含 REF615 设备 library）
- 电源：依配置码 — 通常 24V DC（18~36V）或 110~240V AC/DC 宽范围（核对现机电源规格！）

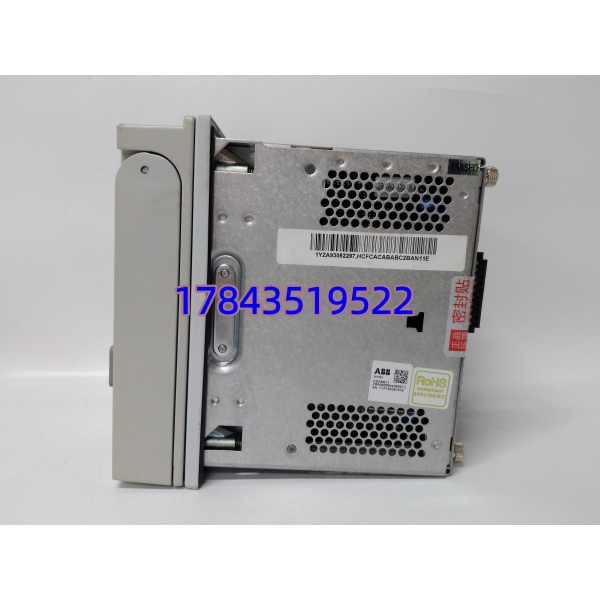

- 安装方式：面板嵌入式（按 ABB 开孔尺寸 ≈ 144×144 mm 或 228×172 mm 依壳体 A/B/C/D——C型大屏通常 228×172 矩形开孔），后部端子/插头连接
- 防护等级：前面板 IP54（带密封垫），后部 IP20
- 工作温度：-25 ～ +55℃（存储 -40～+85℃）
- 认证：IEC 60255/ IEC 61850-3/ IEEE C37.90/ KEMA / CE / UL
- 尺寸（面板）：C型大LCD ≈ 228×172 mm 开孔；深 ≈ 150 mm（含端子）
产品介绍
（从停机损失视角+历史生命周期验证切入）
现场实测发现 REF615 本体极少”软故障”，挂掉多半是电源板雷击打坏或 DO 继电器触点粘连老化——但它是中压馈线唯一主保，坏=该回路只能硬隔离不能投运，直到换新继电器。ABB 不同 Order Code（那个长字母串）完全定义电源/DI-DO数量/通讯/语言/I/O扩展，混用同型号 REF615C 但不同配置码可能导致端子定义或功能使能不同——备件必须按原完整 Order Code 采购或确认 PCM600 可读旧 .cfg 下装到兼容等价新 Code。
严格来说换 REF615 要带参数——新继电器 Flash 空，用 PCM600 从旧机 Upload 或下装备份 .cfg/.cdb 文件（含定值组、I/O 映射、GOOSE 设定）。TCO：单台 10kV 进线/变压器保护继电器占变电所投资 <1%，无备件 MTTR 从小时拉长到按周（原厂特殊交货或找同配置拆机）——按 ABC-A 管，每台不同配置码的 REF615 至少留 1 件冷备或签厂家 24h 应急响应。
应用场景与库存策略
痛点：6~10kV 厂用变/馈线配 REF615C——继电器电源板雷击损坏无同配置备件，调度要求该回路必须投保护才能送电→等调货 2~4 周降负荷运行或陪停主变。
典型场景与备货建议：
- 火电/石化/矿山 6~10kV 厂用配电（进线/母联/变压器馈线 REF615C） — 单配 ⇒ 建议按配置码(HCFCACABANB2BAN1XD 或现机完整码)留 1 件冷备（A 类），多台同种可中心库共担但须同 Code
- 水电/新能源升压站 35kV 馈线（REF615C/D） — 同型 ⇒ 建议 VMI 或自留 1 件
- 老厂延寿（2005～2016 投运 REF615 早期 HW rev） — 原设计即该 Code ⇒ 立即核现在役 BOM，Last-Time-Buy 同配置 ×1～2 件计入战略呆滞准备金
- 已计划升 Relion® REX615/REF620？ — 过渡期仍建议留原件 ×1 覆盖迁移前突发故障
真实案例：
西南某氧化铝厂 10kV 整流变馈线 REF615C（配置码同 HCFC…B2BAN1XD）运行中电源板冒烟保护全失——回路陪停。原工程 PCM600 备份在，库房有三年前按建议采购 NOS 同 Order Code 一件，断电拆旧（注意 CT 回路短接！）→ 装新 → PCM600 下装 .cfg → 定值核对 → 投运。总停电 47 分钟。无冷备按历史 ABB 特殊交货 3 周(含清关)。事后按”每 配置码留 ×1″设 A 类备件。
