描述

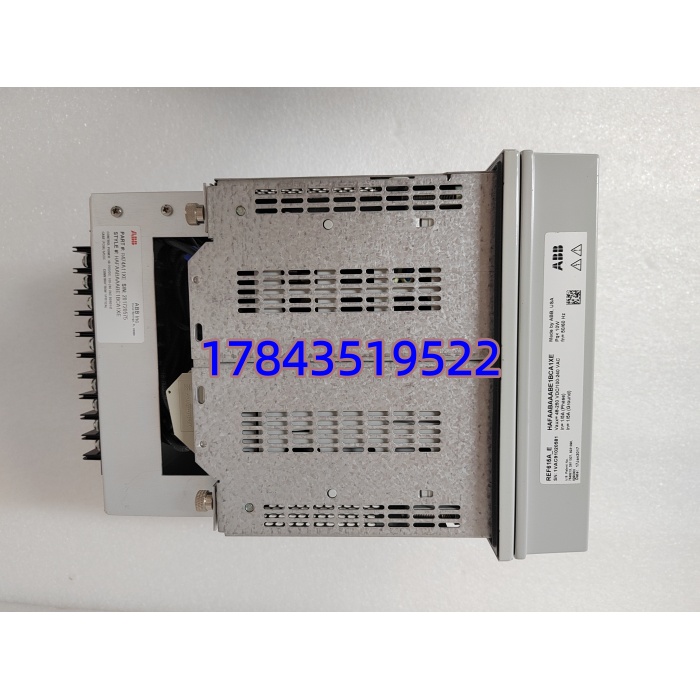

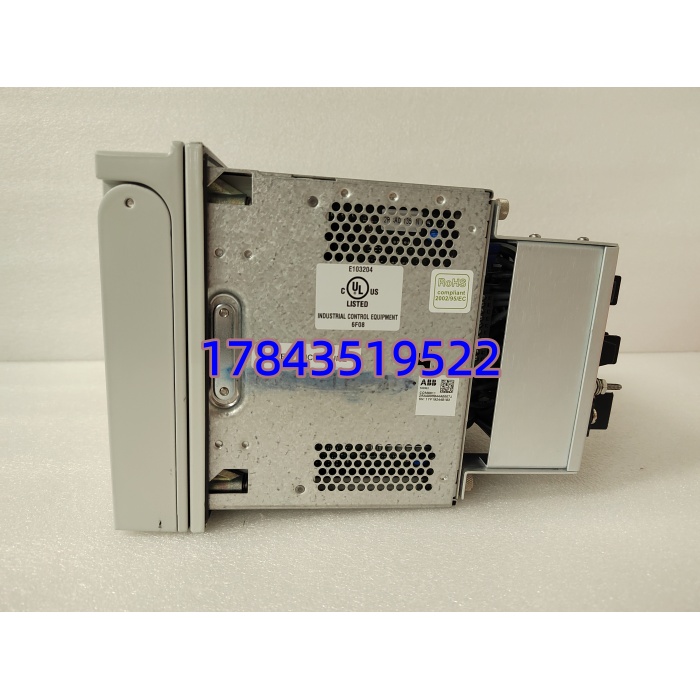

产品详情
· 型号：REF615A_E（ABB 选型代码 HAFAABAAABE1BCA1XE — A型壳体/基本保护功能包/IEC 61850/MMI 键区等依字母段定义）
· 品牌：ABB
· 系列：Relion® 610 series — REF615 Compact IED for Feeder & Motor Protection
规格参数
- 产品类型：微机保护测控装置（IED），适用于 6~36kV 馈线、电动机、小容量配电变
- 保护功能（典型，依 License Key）：三相过流 I>、II>、III>（方向可选）、零序 Io>、负序 I2>、过/欠电压、热过载（Motor）、频率保护、重合闸、自投备自投逻辑（部分需高级选项包）
- 模拟量输入：3×相电流 Iabc + 1×零序 Io（5A/1A CT 可选，跳线或软件设）
- 电压输入：3×相电压 Uabc（依配置 100V PT 输入，部分版本无电压需核对选型段）
- 数字量输入 DI：标配 4 路（可扩展至 10/14 路依壳体版本），24V DC 湿/干触点可选
- 继电器输出 DO：标配 4 路（典型 8A 250V AC 跳闸/告警/信号，可扩至 6~8 路）
- 通信接口： rear RS-485（Modbus RTU/DNP3）、front USB（PCM600 调试）、可选 Ethernet（IEC 61850 Ed.1/Ed.2 GOOSE+MMS，本选型含 61850）

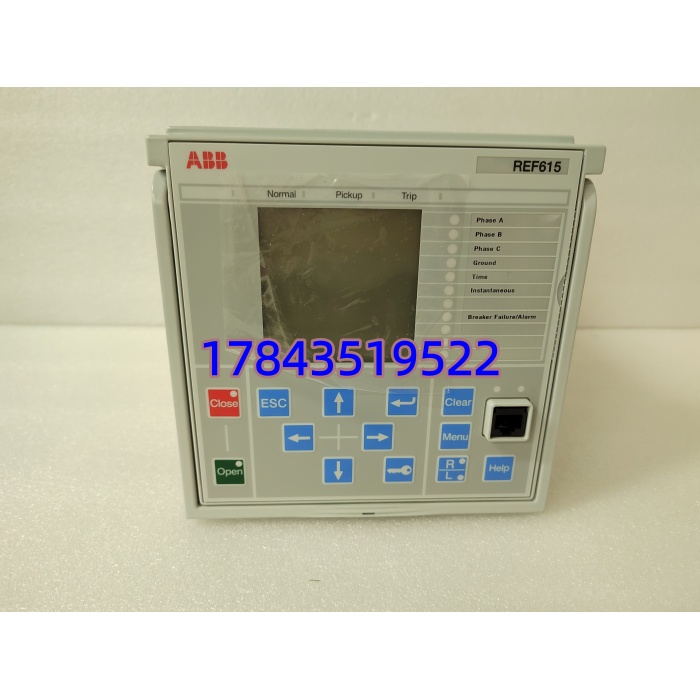

- 人机界面：带背光 LCD + 按键区（依 MMI 选型段，HAFAABAAABE…中 AA 段通常代表标准键盘+LCD）
- 录波与事件：内置故障录波（COMTRADE）、≥500 条 SOE、扰动记录
- 供电：DC 24V / 48V / 110V / 220V（依选型段，常见 DC 110/220V 自适应或 DC 24V，购前需核对原设备铭牌）
- 工作温度：-25℃ ~ +55℃；存储 -40℃ ~ +85℃
- 湿度：5%–95% RH（非凝露）
- 认证：IEC 60255、IEC 61000-6-2/4、UL、CE、KEMA 型式试验
- 安装方式：面板嵌入式（抽屉柜/端子箱 92×138mm 开孔）或导轨（依附件）
- 固件/工程工具：PCM600（ABB Protection and Control Configuration Tool）
产品介绍
REF615A_E 是 ABB Relion 610 家族里最常用的一款紧凑型保护 IED，专做 6~36kV 配电馈线、厂用电动机、所用变的过流/接地/热过载保护兼测控。跟老式电磁或静态保护比，它最大优势是全数字化——可整定曲线灵活、带录波和 GOOSE 通信、一块屏能替掉好几个传统继电器。选型码 HAFAABAAABE1BCA1XE 里藏了壳体(A)、功能等级(Basic/Advanced)、通信口(IEC 61850)、MMI 类型等信息，换件时必须逐段对齐。
坦白讲，REF615 现场最坑的地方不是硬件是选型字母串——看似同是 REF615A_E，Basic 版和 Advanced 版保护函数差很多（比如热过载、方向闭锁、备自投），买错装上去 PCM600 会提示 License 不匹配或功能块缺失。换之前一定拍铭牌完整照片，重点核对 HAFAABAAABE1BCA1XE 每一段字母。
应用场景与行业案例
我在现场遇过最紧张的一次：某化工厂 6kV 高压电机，运行中 REF615 报”HW Error — CPU Board Fail”，复位无效，电机跳停无法重启。查是电源侧浪涌打坏内部开关电源模块（目测板上一颗压敏电阻炸裂）。原保护定值存于装置 NVM，换新 REF615 同选型→PCM600 Connect→Download Settings Only（不下载演示逻辑覆盖）→核对 CT/PT 变比→RUN，15 分钟恢复供电。
典型场景：
- 6~35kV 配电馈线保护（工矿企业变电所） — 三段过流+零序+重合闸，非它不可因为要满足供电部门继保整定配合及 IEC 61850接入上级监控系统。
- 厂用高压电动机保护（石化/冶金/电厂辅机） — 热积累模型、起停次数监视、堵转保护，REF615 比通用过流继电器精准太多。
- 所用变/接地变保护 — 带零序方向判别、低压侧母线接地报警，与变电站综自系统 GOOSE 联动跳分段。
真实案例：南方某 110kV 用户站，春检做传动发现 #2 出线 REF615A_E 的跳闸出口继电器无声——面板显示正常但未驱动 DO。量线圈发现驱动光耦侧无电压，判定 DO 驱动芯片局部损坏（该站历年多次遭感应雷）。库房有台同选型 REF615A_E（HAFAABAAABE1BCA1XE 完全匹配），断电拆旧、嵌新、锁面板、接 PCM600 下设定值（Parameter Set，不含逻辑程序因为是 IED 非 PLC），核对 CT 变比/零序补偿/保护投退压板与旧装置一致，就地手动合断路器试正常。继保班说：”幸亏选型码一字不差，上次有人买了台 Advanced 版硬灌 Basic 定值，功能缺项差点漏保护。”
