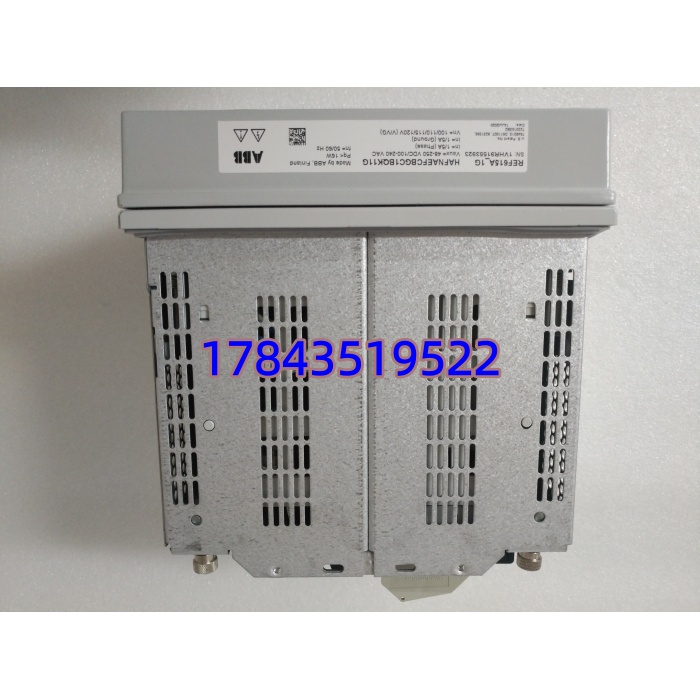

· 型号：REF615A_1G（完整订货号 HAFNAEFCBGC1BQK11G）
· 品牌：ABB
· 系列：Relion® 615 系列 — REF615 IEC Feeder Protection & Control Relay
规格参数
- 装置类型：数字式馈线保护、控制、测量与监控继电器（可抽出式）
- 适用系统：中压配电 6~35kV 架空线/电缆馈线，中性点不接地/电阻/消弧线圈接地系统均可
- 额定CT电流：In = 1A 或 5A（软件可选，需按CT变比整定）
- 额定PT电压：Un = 100V（线电压）/ 100/√3 V（相电压），PT二次输入
- 额定频率：50Hz / 60Hz 可选
- 辅助电源：DC 110V / DC 220V（宽范围约 88~264V DC 或 AC 100~240V，具体以铭牌为准），典型功耗 ≤15W
- 模拟量输入：3×相电流(Ia/Ib/Ic)+零序电流(I0/3Io)+3×相电压(Ua/Ub/Uc)或线电压
- 开关量输入(DI)：≥8~12路（断路器位置、隔离刀、闭锁、外部复归等，DC 24~250V 光电隔离）
- 跳闸/控制出口(DO)：≥3组跳闸(50/51/67等)、1组告警、1组重合闸/遥控合闸，带硬件防误接
- 保护功能：三段相过流(51/51N)、方向过流(67)、接地故障(51N/67N 多方案含高阻接地)、速断(50)、反时限(IEC标准曲线)、低压/过压(27/59)、低频/过频(81)、热过负荷(49)、PT断线检测、控制回路断线监视
- 附加功能：故障录波（前/后触发）、SOE事件记录、自动重合闸(79)、可选弧光保护(AFD，需选配)、可选故障定位
- 通讯接口：双 RJ45 以太网（支持 IEC 61850Ed.1/Ed.2、GOOSE、MMS、HSR/PRP冗余）+ RS485（Modbus RTU / DNP3.0 / IEC 60870-5-103）；此型号含 RS485 + 标准DP配置

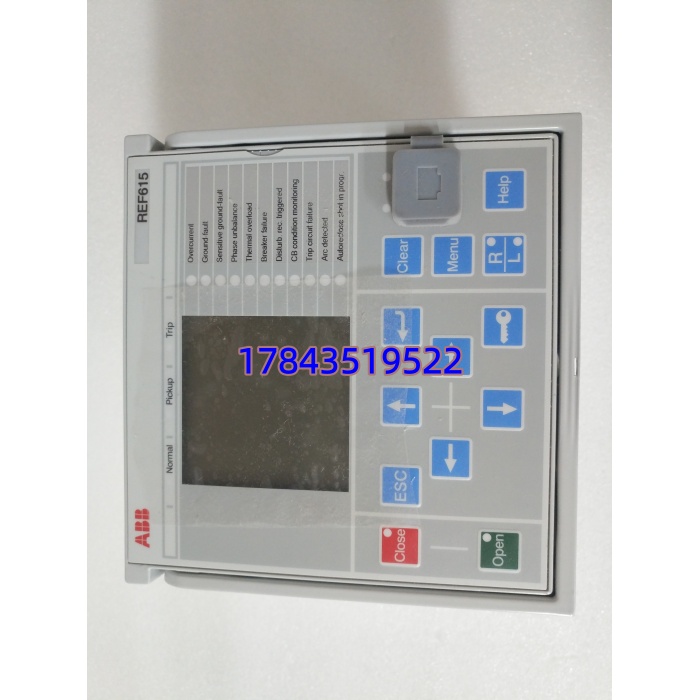

- 前面板：图形点阵LCD（可显示单线图SLD）、导航键、LED指示（运行/报警/跳闸）、本地口令整定

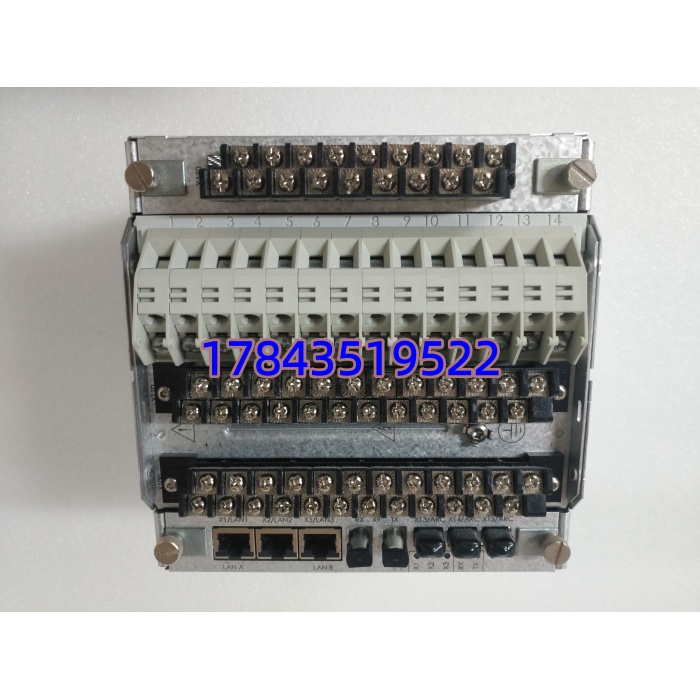

- 安装方式：开关柜面板嵌入式，可抽出插件设计（兼容 REF542plus 开孔尺寸，面板开孔通常≈222×170mm，以原厂图纸为准）
- 工作环境：-25~+60℃（存储 -40~+85℃），5~95%RH 无凝露
- 防护等级：前面板 IP54/IP65（依具体前面罩变体），机箱后部 IP40
- 认证：IEC 60255/ IEC 61000 EMC/ CE / KEMA 型式试验
产品介绍
REF615A_1G 是 ABB Relion® 615 系列里针对中压馈线柜的标准保护测控装置，不是普通多功能表也不是简易过流继电器。它把三段过流+接地故障+电压频率保护、断路器遥控分合、模拟量测量、故障录波及 IEC 61850通讯全集成在一块可抽出单元里。HAFNAEFCBGC1BQK11G 这个订货号代表 IEC 版硬件、带标准控制回路（分合出口）、螺钉端子背板、内置 RS485（Modbus/DNP3）并支持以太网 IEC 61850，是 10kV/35kV 出线柜最常见的定型配置之一。
坦白讲，它的核心价值在于”原位可替 REF542plus”——老站改造不用改柜门开孔，抽掉旧继电器插进去，重新下装定值即可。和同价位国产保护比，ABB 的接地故障算法（含多频导纳方案）对小电流接地系统高阻接地检出率明显高一些，我在化工企业 10kV 不接地系统里见过国产装置漏报 800Ω 接地而 REF615 正确动作的案例。
应用场景与行业案例
痛点切入
10kV 出线柜保护继电器突然黑屏或采样死值，速断拒动——轻则越级跳闸全所失电，重则弧光事故扩大设备损坏。老站 REF542plus 早已 EOL，原厂新订周期长，必须找参数匹配的 REF615A_1G 做 1:1 替换，否则继保校验通不过供电局验收。
典型场景
- 工矿企业总降/配电站 10kV 出线柜 — 三段过流+零序+重合闸，原位替换 REF542plus，免改开孔。
- 石化/化工自备电厂 6kV 馈线 — 需 IEC 61850GOOSE 接入综自，接地故障灵敏度要求高（小电流接地系统）。
- 市政水厂/污水厂 10kV 进线及母联 — 电压保护(27/59/81)+测量上传 SCADA 走 Modbus RTU RS485。
- 光伏/风电 35kV 集电线路 — 方向过流+接地故障+故障录波，配合调度端 IEC 61850。
真实案例
南方某化工厂 10kV 配电站，原装 REF542plus 一台在雷雨季受潮后 LCD 花屏、DI 偶尔误动。供电局继保年检开出”装置老化更换”整改单，要求保留原有 CT/PT 变比和跳闸矩阵逻辑。采购 REF615A_1G HAFNAEFCBGC1BQK11G 库存件，抽出旧单元拔下后背板插头换上新机，用 PCM600 导入原 .pac 配置文件微调变比后下装——继保校验（速断/过流/零序）一次通过。老师傅感慨：早知道兼容这么顺，三年前就该申请 Last-Time-Buy 多囤两块。
