描述
产品详情

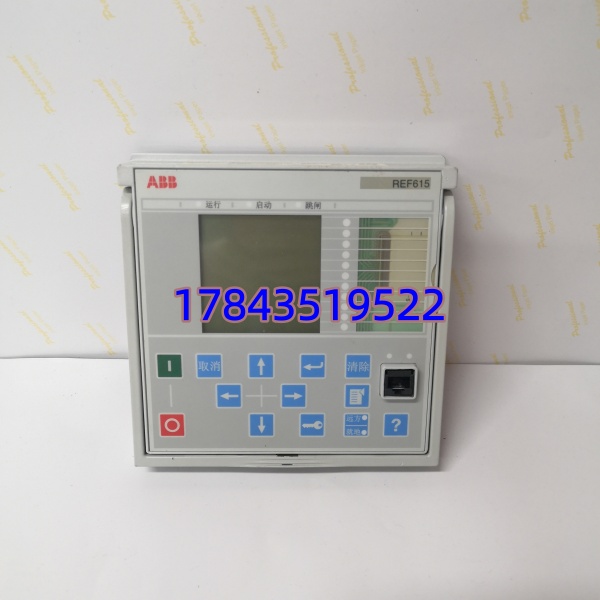

· 型号：REF615（ABB Relion® 615 series Feeder/Motor IED，完整订货含 Variant+Option Code 如 REF615C_CBCBAANNNNNAAXXXXX）
· 品牌：ABB（Hitachi Energy — Grid Automation / Protection & Control）
· 系列：Relion® 615 — Type C (compact no local HMI / small LCD) / Type D (large colour graphic HMI) / Type E/F (IEC 61850 Ed.2+ enhanced I/O)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品系列 | ABB Relion® REF615 — Feeder, Cable, Overhead Line & Motor Protection IED |
| 硬件变体 | Type C (compact, mini-LCD, DIN rail), Type D (19″/DIN w/ 1/4 VGA colour graphic HMI), Type E/F (Ed.2 GOOSE, more binary I/O) — 买备件须与现场 Variant 一致(C/D/E/F) |
| 保护功能集 | 三相过流 51/51P(3段)/51N/67/67N/67G(方向)/79(重合闸)/50(瞬动)/51LR(过负荷)/37(欠流)/46(负序)/46BC(不平衡)/Arc Flash(需 TVOC sensor) — 依 Option License 开 |
| CT/VT 输入 | CT prim. 1–4000 A (sec 1 A 或 5 A 软件可选)，VT 标称 100–120 V (phase) / 173–208 V (line) — 需配正确 CT/VT Ratio 下装 |
| Binary I/O | 典型 8 BI / 8 BO 标准(Type C)，Type D/E 可扩至 16 BI / 12 BO 依 Option Pack — 用于 Trip/Close/Start/Stop/Interposing 等 |
| 通讯接口 | 2× 10/100Base-TX Ethernet (IEC 61850 GOOSE/MMS, Modbus TCP 选件)，1× RS-485 (Modbus RTU / DNP3 / IEC 60870-5-103 选件)，Service RS-232 (front DB9) |
| 事件/故障录波 | 事件缓存 ≥ 500 条，故障录波(DFR) ≥ 10 cycles pre + post fault，COMTRADE 格式导出 |
| 时间同步 | SNTP (Ethernet), IRIG-B, PPS (via binary input or dedicated port 依 Option) |
| 供电 | 24 V DC / 48 V DC / 110–250 V DC/AC（依 Order Code — 常见 24VDC 或 110VDC 版，误买不同电压 = 上电即烧） |
| 安装形式 | 35 mm DIN rail (Type C) 或 19″ 机架半宽 + DIN (Type D/E)，深度 ≈ 180 mm |
| 认证 | IEC 60255 / IEC 61850-3 / IEEE C37.90 / KEMA Type Test / IEC 62443-4-2 (cybersecurity Option) / KEMA 弧光测试 |
| 配套件 | 端子排模块 (TBxxx 系列 e.g. TB852 RCU term / TB807 for RCU — 依 Variant)、光纤 ST/SC (GOOSE)、CT/VT 接线图 |
| 配置工具 | ABB PCM600 (Protection & Control Configuration Software) — 工程文件 .pac /.set /.ini 含 CT Ratio / Protection Setting / GOOSE 绑定 |

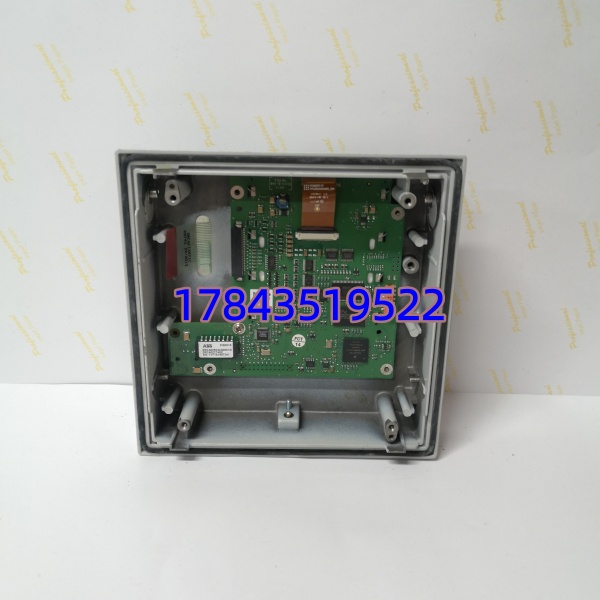

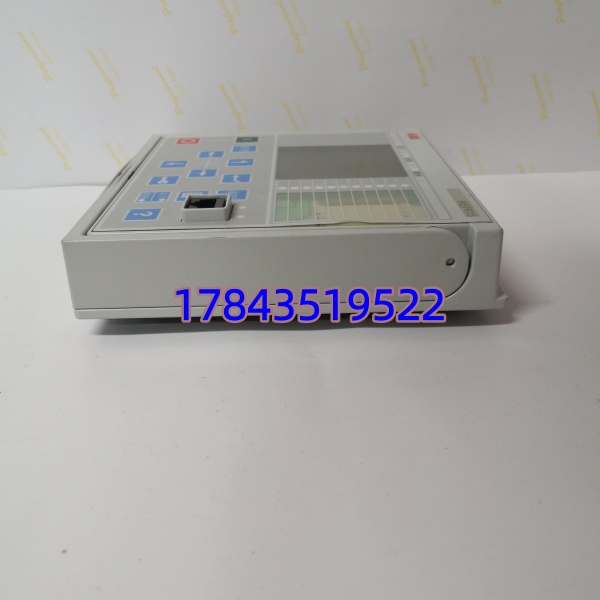

产品介绍
在几座 33kV 总降变电所碰过——REF615C/D 做 11kV 馈线三段过流+接地方向保护，通过 IEC 61850 GOOSE 与母线保护 REF620 互锁，Large HMI 版(D型)现场可读故障类型码直接操作分合闸。它本质上就是 ABB 为配网/工业用户做的带以太网 GOOSE 的微机保护——比老电磁式 GL/EF 继电器灵敏且有录波，比 REF620(母线专)便宜且含重合闸逻辑。现场实测发现：最怕换 IED 后 GOOSE 订阅没同步——新 IED 需 PCM600 里确认 GOOSE Control Block 使能且与 SCD 中 APPID 匹配，否则母线保护收不到馈线跳闸状态可能误判。另外 CT 变比改在 PCM600 里重下装后要核对端子箱 CT 二次线极性（同名端）——别只改软件不查极性。
从库存经理视角，REF615 系列属 Relion 成熟主力（Mature，Hitachi Energy 仍供但新项目推 Relion 650/670 及 REX640 新架构），原厂交期偶 8–16 周波动。TCO 关键是 SCD/.set 文件归档——建议按变电站池化：同 Variant(如 D 版 24VDC 供) 共享 1 件冷备，新扩建选同 Variant 降备件种类。只存裸 RELAY 不核 Variant/电压/.set 备份 = 现场多花 1–2h 找回工程文件重组态风险。
