描述
产品详情

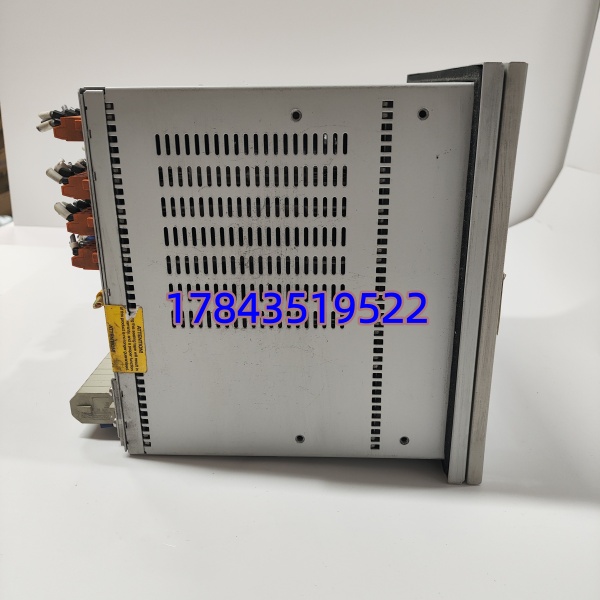

· 型号：REF545KB133AAAA
· 品牌：ABB
· 系列：REF 545 Feeder Terminal（带固定图形LCD HMI，硬件版本 133AAAA）
规格参数
- 产品类型：中压馈线保护测控终端（Feeder Protection, Control & Monitoring Terminal）
- 适用系统电压：中压网络 3.3kV～35kV（通过PT接入，额定二次电压100/110V）
- 辅助控制电源（Us）：80…265 V AC/DC（宽范围，需核对原厂手册确认高低限）
- CT二次额定电流（In）：1 A 或 5 A 可设置（支持传统CT及传感器）
- PT二次额定电压（Un）：100 V / 110 V（相电压），零序电压 100/110 V
- 模拟量输入通道：9路传感器通道（3×I + 3×U + Io + Uo + 可选RTD）
- 数字量输入（Binary Inputs）：34路（干/湿接点兼容，阈值 18V/80V/155V DC视BIO板配置）
- 继电器输出（Binary Outputs）：26路（含3路单极功率输出、1路双极功率输出、8路信号继电器、4路NO、2路监视跳闸回路）
- 保护功能：方向/非方向过流、接地故障、过压/欠压/零序电压、热过载、断路器失灵保护(BFP)、自动重合闸(ARC)、频率保护
- 测量功能：相/线电流、相/线电压、零序电流/电压、频率、功率因数、有功/无功功率、电能、THD（符合IEC 61000-4-30）
- 通信接口：1×RS-232（前面板PC连接）、2×RS-485（SPA总线/LON），支持Modbus RTU、DNP 3.0、IEC 60870-5-103；IEC 61850需配SPA-ZC 400
- 内置PLC：支持IEC 61131-3图形化编程（CAP505/505+工具），可自定义联锁与顺控逻辑
- 故障录波与事件：16路模拟量+16路数字量录波，事件顺序记录SOE分辨率1ms
- 工作环境：工作温度 -25℃～+55℃（部分资料标-40～+70℃，以具体硬件版本铭牌为准），湿度5%～95%非凝露，IP20（柜内安装）

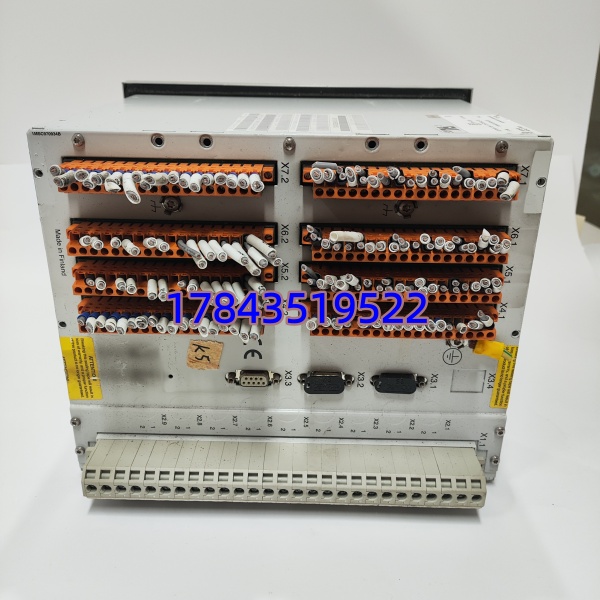

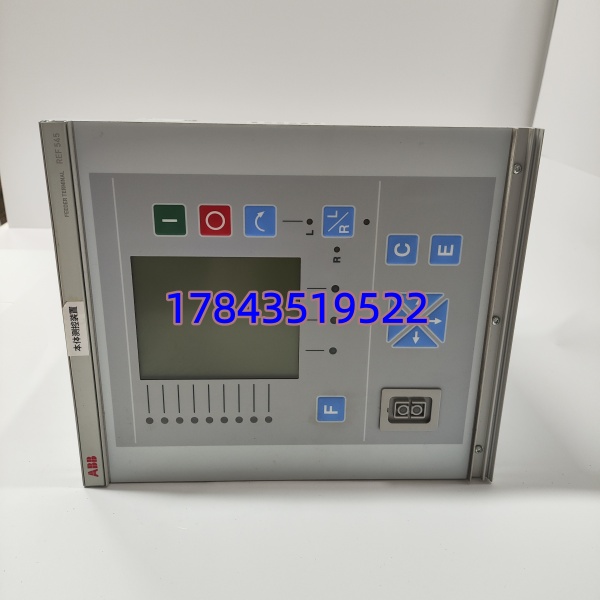

- 安装方式：19英寸机架或开关柜嵌入式安装，配固定图形LCD HMI，支持带电插拔更换（更换前确认后台通信闭锁）
产品介绍
REF545KB133AAAA是ABB REF 545系列里带固定图形液晶屏和较丰富I/O（34DI/26DO）的中高端馈线保护终端，专用于10kV/35kV配电出线、母联或站用变回路的保护、测量与当地控制。它把传统需要分开配置的过流保护装置、测量仪表、联锁PLC和故障录波器合一，减少柜内元件数量和硬接线。
相比早期REF541/543，REF545的I/O点数更多、PLC功能更强，且原生支持LON总线减少站内电缆。需注意此型号原生不带IEC 61850，若需GOOSE/MMS要外挂SPA-ZC 400通讯网关——这是很多改造项目容易忽略的一点。
应用场景与行业案例
痛点：化工厂10kV进线柜老保护误动导致全线停车，或风电场35kV集电线路接地故障选线不准引发越级跳闸——停机一小时损失数十万，备件找不到原型号更让人头疼。
典型场景：
- 冶金/化工10kV馈线出线：三段过流+接地+断路器失灵全覆盖，带同期检同期功能支持手合/自投，非它不行因旧站综保改造要求与原SPA-LON总线兼容
- 变电站35kV母联/分段：内置PLC做备自投(BZT)和防跳跃联锁逻辑，省掉外部继电器屏
- 水泥/矿山大型电机馈线（中压）：配合REM543做电动机后备保护，热过负荷曲线可按电机特性整定
- 风电场/光伏升压站集电线路：故障录波+SOE帮你在事后快速区分是雷击瞬断还是永久故障，减少盲目试送
真实案例：
某化工厂10kV总降配电站2019年一台REF545（同型号KB133AAAA）因柜内进水短路烧毁。当时全厂面临停产，原厂已不新造此版本。我们从库存调一台测试OK的二手件，核对硬件版本133AAAA一致、EEPROM清空，现场插入、下载原.cfg/.set文件、重新校准CT变比——20分钟恢复送电。老师傅后来感慨：”早知道REF545停产就该留一块冷备，这种老ABB综保只要硬件对得上，参数导回去就能跑。”
常见问题解答 (FAQ)
Q1：REF545KB133AAAA支持热插拔吗？更换时要注意什么？
支持本体从背板上带电拔出/插入，但强烈不建议运行中随意热插拔。更换前应在后台将对应间隔置”检修/闭锁”，拔出前记好序列号和硬件版本（133AAAA），换新后先清EEPROM再下装原配置文件，最后核对保护定值组和I/O映射，避免跳闸回路误动。
Q2：这个型号停产了，有直接替代的新款吗？
REF 545系列2022年起ABB逐步不再新订。新建项目推荐REF615（Relion® 615系列），原生IEC 61850。若是旧站同型号替换维持运行，只能找库存新/二手KB133AAAA。注意REF615的接线端子排、背板尺寸、通信协议与REF545不通用，不能直接插拔替换，需改接线和重新组态。
Q3：程序/定值会丢吗？更换装置怎么迁移？
只要用Pact/CMPCT/CAP505软件备份了原装置的.set（定值）、.cfg（配置）和.prg（PLC逻辑），新装置写入后不会丢。空白新机出厂无定值，必须先下装再投入。若买到带旧工程的二手件，务必先”Clear all settings”再写入你的工程。
Q4：带IEC 61850（GOOSE/MMS）吗？
本硬件版本KB133AAAA不带原生IEC 61850，需额外加装SPA-ZC 400通讯模块才能走61850。如果你的综自系统要求纯61850，建议评估升级到REF615或RET650，不要硬凑网关。
