描述
产品详情

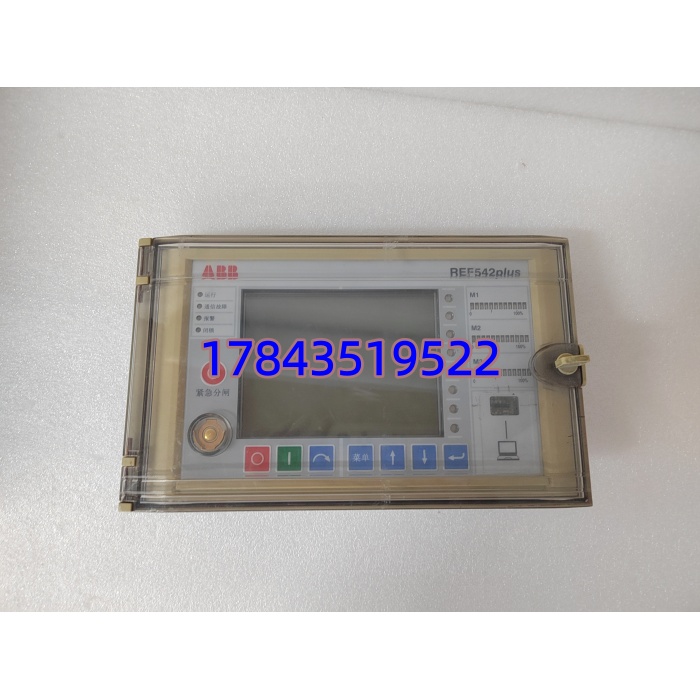

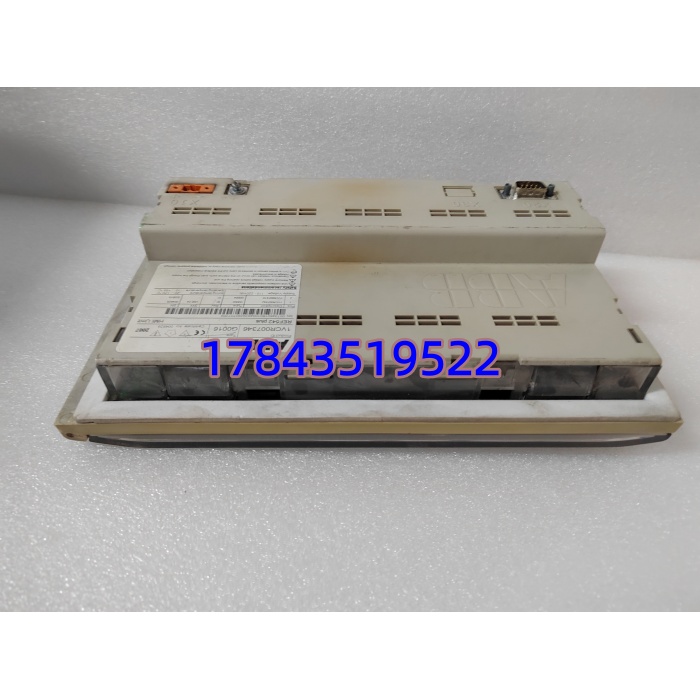

· 型号：REF542plus（ABB 物料索引含 1VCR007346，具体完整订货号如 1VCR007346 GWE 等依配置不同）
· 品牌：ABB
· 系列：REF542plus — 中压配电保护测控与本地操作终端
规格参数
- 完整型号参考：REF542plus 1VCR007346（1VCR007346 为 ABB 内部物料/配置代码，完整订货含 HMI 尺寸、通讯、I/O 选项后缀）
- 产品类型：数字式馈线/变压器保护、控制、测量与监视终端（含本地 LCD 操作面板）
- 适用系统：6 kV / 10 kV / 20 kV / 35 kV（36 kV）中压开关柜，三相三线/四线系统
- 保护功能：三段相过流(I>、I>>、I>>>)、零序过流(I0>/I0>>)、负序过流、热过载、重合闸(ARC)、低频/低压减载(可选)、接地故障方向判别(可选)
- 测量功能：三相 I、U、P、Q、功率因数、频率、谐波（THD 至 15/31 次依版本）、电度计量
- CT/VT 输入：4×CT（相 A/B/C + 零序，典型 1 A / 5 A 可设）、3×VT（线电压或相电压，典型 100 V / 110 V）
- 控制输出：断路器分/合命令（干接点脉冲输出），防跳跃逻辑内置，联锁输入可组态
- 通讯接口：后部 RS-485（Modbus RTU / DNP3 / IEC 60870-5-103），可选以太网端口支持 IEC 61850 Ed.1/Ed.2（GOOSE + MMS）
- 人机界面：图形点阵 LCD（依版本 128×64 或更大，带背光）+ 薄膜按键，支持当地定值查看/修改、事件浏览、模拟量棒图
- 辅助电源：Un = 24–48–110–220 V DC 或 110–230 V AC（宽范围 80–264 V AC / 20–300 V DC 依具体电源模块版本，以实物铭牌为准）
- 事件记录：≥ 500 条 SOE（带 1 ms 分辨率时间戳），故障录波（故障前后数周波电流/电压波形）
- 编程逻辑：内置 FUPLA（功能块图）可自定义简单联锁和自动化逻辑
- 前面板防护：IP54（带密封垫安装），后部端子 IP20
- 工作环境：-25℃ ～ +70℃（运行），-40℃ ～ +85℃（存储），5–95% RH 非凝露
- 认证：IEC 60255、IEC 61850-3、IEEE C37.90、CE、UL（依版本）
- 状态：原厂已逐步停产转入 REF615/REL670 等新一代，市场以全新尾货或拆机测试件流通
产品介绍
REF542plus 是 ABB 上世纪末到 2010 年代大量装在 10 kV/35 kV 开关柜上的经典保护终端——保护算法、测量、断路器控制、LCD 本地操作和 IEC 61850通讯全挤在一个壳里。它不像 REL 系列纯保护装置那样只干保护，也不像 RTU 只采数，而是把二者合一：你既能用它跑三段过流+零序接地保护，又能就地按分合按钮操作断路器、看实时电流和事故录波，还能通过 IEC 61850 GOOSE 跟邻柜快联做母线或变压器保护配合。
坦白讲，它的 successors（REF615 等）功能更强，但老变电站/工矿企业大量 REF542plus 还在跑。换件最关键是：参数靠 PCM600 软件下装，不同后缀配置（HMI 尺寸、有无以太网、I/O 点数）不能乱混——买之前一定核对原柜图纸上的完整订货号或拆下拍铭牌。有一点要注意：REF542plus 不带内置 PT 熔断监视，PT 二次断线判据需靠外部接线或逻辑组态实现。
应用场景与行业案例
痛点切入（工程师视角）：
我在现场遇过最闹心的是老化工厂 10 kV 配电站，一台 REF542plus 液晶完全无显示（背光驱动 IC 挂了），保护仍在运行但运行人员看不见定值、事件和模拟量，倒闸操作只能盲分合。更糟的是该站无 PCM600 参数备份，旧机读不出 .ced 文件——最后靠逐一定值手抄原定值单（幸亏纸质存档还在）重新录入新件。此后养成规矩：REF542plus 参数每半年导一份 .ced + .sav 存服务器，换新机直接灌。
典型场景：
- 工矿企业 10 kV / 6 kV 配电站 — 作为馈线或站用变保护测控终端，带本地 LCD 可直接柜前操作断路器，非它不可因老综自系统只认 REF542plus IEC 61850 或 Modbus 映射表
- 城市配电网 20 kV 环网柜 — 纵联或阶段式过流+接地保护，通过 GOOSE 与相邻间隔快联，省配线
- 水电/火电厂厂用电系统 — 高压电动机馈线保护（热过载+堵转），配合 FUPLA 做自起动许可逻辑
- 新能源 35 kV 集电线路 — 简易方向过流+零序接地，接入箱变测控或升压站综自，老场站延寿保留原架构
真实案例：
南方某化工园区 10 kV 配电站年检，一回馈线 REF542plus 上电后”System Error”红灯常亮，LCD 提示 “Config Checksum Failed”，试图从旧机读参数报通讯超时（可能是 EEPROM 局部坏块）。幸亏三年前导过 .ced 备份存在 DCS 工程师站，新拆封同型号 REF542plus 插 PCM600 → Connect → Download Application → 核对 CT/PT 变比 → 下装 .ced → 重启。自检通过，SOE 清空，模拟量正常，保护投运。全程 25 分钟——没备份的话得对照定值单逐条敲，光变比和曲线就得半小时以上还容易输错。说实话，这种老保护终端 EEPROM 老化后 config 校验错是常见病，定期备份 .ced 是性价比最高的保险。
