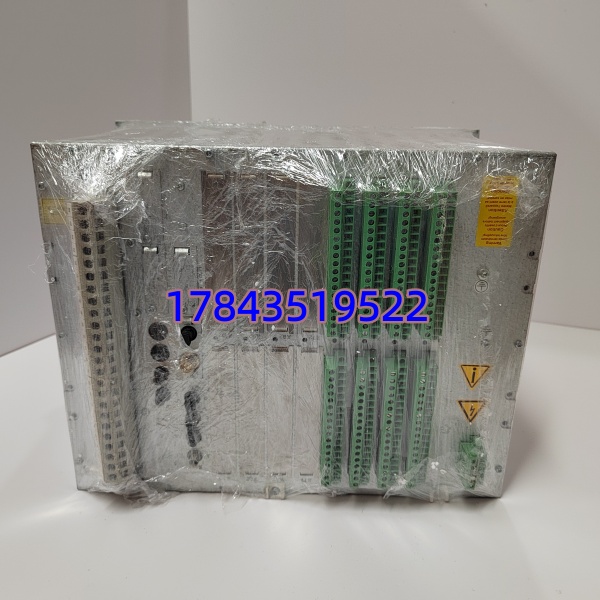

产品详情
· 型号：REC670（典型完整型号 1MRK004814-xx / 1MRK002814-xx 依功能包不同）
· 品牌：ABB Ltd.（现 Hitachi Energy — Relion® 670 Series）
· 系列：Relion 670 — Bay Control & Protection IED
规格参数
- 产品型号：REC670（订货代码决定保护功能包：线路 L、变压器 T、母线 B 变体）
- 制造商：ABB / Hitachi Energy
- 产品定位：间隔层保护测控一体化 IED（适用于 35kV～500kV+ 线路、母线、变压器间隔）
- 处理器：32-bit RISC / DSP 浮点，专用于保护算法及录波
- 模拟量输入（AI）：最多 12 路 CT（1A/5A 可设）+ 12 路 VT（100V / 100/√3V），24-bit ADC，采样率 ≥ 16点/周波（数字化版支持 IEC 61850-9-2LESV）
- 开关量输入（DI）：最多 32～48 路可编程（24V DC SOE 分辨率 ≤1ms），依 I/O 扩展模块配置
- 继电器输出（DO）：最多 8～16 路可编程跳闸/信号继电器（5A/250V AC，常开/转换）
- 人机界面：图形点阵 LCD + 单线图显示，本地控制按钮及 LED 状态指示
- 通讯接口：2× 10/100Base-TX 电口（支持 PRP/HSR 冗余）+ 可选 2× 100Base-FX 光纤；RS-485（Modbus RTU / IEC 60870-5-103/ SPA）
- 通讯协议：IEC 61850Ed.1&Ed.2（GOOSE、MMS、SV 9-2LE）、DNP3.0、IEC 60870-5-104、Modbus TCP
- 对时方式：IRIG-B（AM/DC）、IEEE 1588 PTP v2（IEC 61588）、SNTP、GPS PPS
- 辅助电源：宽范围可选 — 88～264V DC 或 85～265V AC（单/双冗余），或 24～60V DC（低压版），依订货号定
- 保护功能（依功能包）：三段/四段距离保护、光纤纵差（87L）、比率差动、方向/非方向过流、零序过流、重合闸（检同期/检无压）、断路器失灵、过/欠压、频率（df/dt）、备自投（部分变体）
- 故障录波：COMTRADE 格式，高分辨率录波 + 事件顺序记录（SER）
- 测量精度：电流/电压 0.2 级；有功/无功 0.5 级
- 工作温度：-40℃ ～ +70℃（无降额）
- 存储温度：-40℃ ～ +85℃
- 湿度：5%～95% RH 非冷凝
- 防护等级：前面板 IP54，机身/端子 IP20
- 安装方式：19″标准机架安装（通常 6U 高度）或面板嵌入式（依机箱变体）
- 尺寸（典型，依壳体）：约 266(H)×448(W)×249(D) mm（6U 机架式）
- 重量：约 4.5～5.5 kg（依 I/O 配置）
- 认证/标准：IEC 60255、IEC 61850、IEC 61000-6 EMC、UL/cUL、CE、KEMA 型式试验
- 组态工具：ABB PCM600（Project & Configuration Manager）
产品介绍
REC670 是 ABB Relion 670 系列的中高压间隔层 IED，简单说就是变电站里某个线路/主变/母线间隔的”保护+测控大脑”。它把传统要分开装的过流保护、距离保护、测控单元、同期检查、断路器控制逻辑全揉进一台，通过 IEC 61850GOOSE 跟同站其它 IED 做联锁和跳闸直传，站控层走 MMS 上 SCADA。国内 110kV～500kV 智能站大量在用，新能源升压站也常见。
坦白讲，REC670 最容易被坑的地方是订货号后缀不同功能包天差地别——REC670 本身只是壳，带 L670（线路保护包）、T670（变压器）、B670（母线差动）配置完全不同，定值和功能菜单不一样。换备件必须核对原装置完整型号（1MRK xxxxx-xx）和 PCM600 工程中的 Application Type，盲目买同外观不同功能包插上去会报”Application Mismatch”且无法加载原定值。另外这机器不支持热插拔电源模块断电换件时需做好失电预案，但 IED 本体在冗余配置（双重化保护）下可在线更换另一台运行中的单元。
应用场景与行业案例
痛点切入：
220kV 变电站 2# 线路 REC670 报”Self Test Failed — Analog Input Section”，面板 RUN 灯闪烁，保护退出但另一套主保护仍在。拆开发现 CT 采样回路基准电压漂移，录波数据畸变。我遇过这种情况——装置本身未完全死但采样不准，早晚误动或拒动，必须换。
典型场景：
- 110kV/220kV/500kV 变电站线路间隔—— + L 功能包做接地距离+纵差主保护，GOOSE 发布跳闸令给智能终端
- 发电厂升压站主变间隔——T 功能包做比率差动+瓦斯/温度非电量接入+断路器控制
- 新能源（风/光）220kV 汇集站——母线/线路双重化保护，通过 IEC 61850-9-2采样值接入合并单元
- 工业企业 35kV 总降变电所——简化版 做进线过流+备自投(ATS)，取代传统电磁型保护屏
真实案例：
西南某 220kV 枢纽站，#1 线路 （1MRK004814-AG，L670 线路包）运行第 14 年，年检中发现 EEPROM 读写错误告警渐增，厂家建议预防性更换（EEPROM 老化后定值可能 CRC 校验失败导致保护闭锁）。采购同型号拆机测试件（核对 Application Type = Line Protection L670，Fw 版本匹配或兼容高版本），利用另一套主保护运行期间停电窗口更换，PCM600 Connect → Read Device → 校验定值一致 → Download（如必要）→ 复归，保护投入正常。继保专工说”早几年就该列备件，EEPROM 挂了比硬件烧了还隐蔽”。
