描述
产品详情
· 型号：REC670 1MRK002814-AB（订货号/部件号 1MRK002814-AB）
· 品牌：ABB（Hitachi Energy）
· 系列：Relion® 670 Series
规格参数
- 产品类别：线路距离保护 IED（Intelligent Electronic Device）
- 所属系列：ABB Relion® 670 Series
- 核心保护功能：四段式距离保护(21)、方向过流(67/51)、零序(67N/51N)、断路器失灵(50BF)、自动重合闸(79)
- 可选高级功能：行波测距、弱馈逻辑、系统振荡检测（取决于固件授权，需核对原配置）
- 模拟量输入：最多12路电流(1A/5A CT)+6路电压(100V/110V VT)，同步采样
- 数字量 I/O：模块化，典型配置 10~20路 DI / 6~10路 DO（具体以出厂选配为准，需核对）
- 辅助电源：AC/DC 100–250V 宽范围（部分版本支持 DC 48V 或 DC 24V，以铭牌为准）
- 通信接口：3×以太网（RJ45+SFP 光口可选），支持 IEC 61850 Ed.2 MMS/GOOSE/SV、Modbus TCP、DNP3.0；2×RS-485（Modbus RTU）
- 对时方式：IRIG-B(DC/AC)、IEEE 1588 PTPv2（同步精度＜1μs）
- 故障录波：COMTRADE 格式，采样率 ≥10kHz（典型 80点/周波可配）
- 安装方式：19英寸机架 3U 或嵌入式面板安装（开孔 ≈443×178mm）
- 工作环境：温度 -25℃～+55℃（扩展版 -40℃～+70℃，需核对版本），湿度 5%～95% 无凝露
- 防护等级：前面板 IP54，后壳 IP20（EN 60529）
- 认证标准：IEC 60255、IEC 61850-3/4、IEEE C37.90/118、CE、UL 508

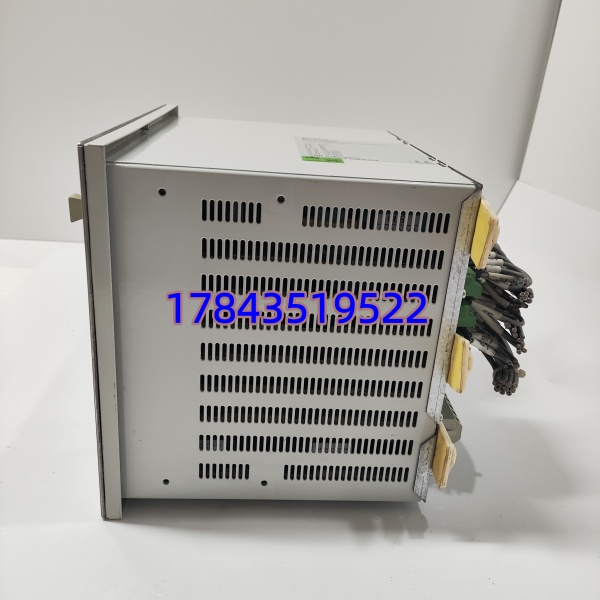

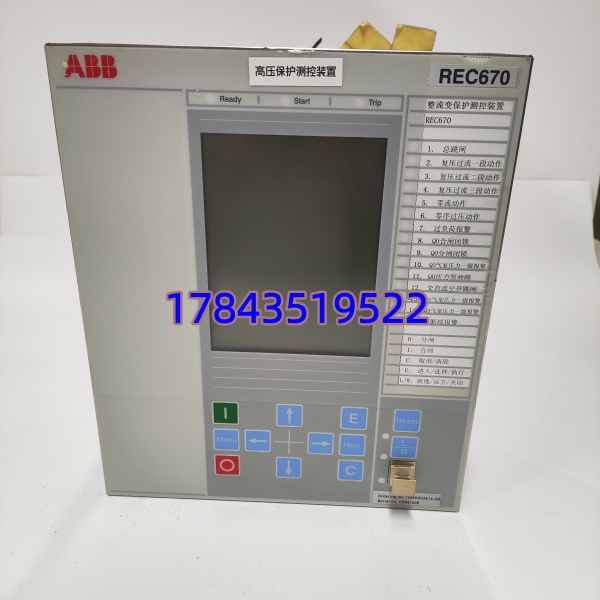

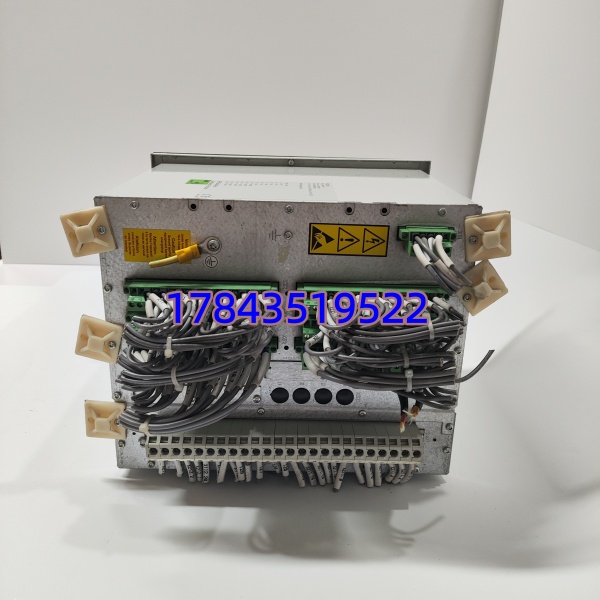

产品介绍
REC670 1MRK002814-AB 是 ABB Relion® 670 系列的高端线路距离保护 IED，专为 110kV 至 500kV 输电及高压配电网络设计。它把距离保护作主保护、方向过流作后备保护集成在单台装置里，原生支持 IEC 61850过程层 GOOSE 和 SV（9-2 LE），可以直接接合并单元做数字化保护，也兼容传统 CT/VT 硬接线。
坦白讲，670 系列和 615 系列定位不同——615 是配网馈线主力，670 才是输电线主力，运算能力和通信冗余（PRP/HSR 双网）更强。如果你的项目要求双光纤以太网双重化网络或行波测距，REC670 基本是标书里的指定选项，不能用 REF615 凑数。
应用场景与行业案例
痛点切入：
我碰到过老站 SPAJ/SPAE 电磁式距离保护老化，区外故障拒动或误动，导致变电站全停。REC670 替换上去后，故障切除时间从几百毫秒压到 <50ms（距离 I 段），SOE 分辨率到 1ms，事故分析终于有据可查。还有数字化改造项目，传统控制电缆被 GOOSE 取代，屏柜端子减少近 40%，施工和维护都省事。
典型场景：
- 110kV~500kV 输电线路保护——主变进线或线路间隔，需要距离+纵联（允许/闭锁）配合，非它不可
- 智能变电站过程层网络——要求 IEC 61850-9-2LE SV + GOOSE 双重化，REC670 原生支持
- 大型工企总降站出线——钢厂/化工厂 110kV 进线，抗干扰(IEC 61000-4-610V)和故障录波对事故溯源很关键
- 光伏/风电场升压站送出线——适应弱馈逻辑和频繁重合闸，配合调度端 104 规约
真实案例：
南方某 220kV 变电站，原装早期 REL316 距离保护多次区外误动造成甩负荷。凌晨接到通知要换，旧屏位保留，拆下旧 IED 装 REC670 1MRK002814-AB，用 PCM600 导入原导出 CID+定值（需重新校验逻辑映射），核对 CT/VT 变比和 GOOSE 接收集后带开关传动。投运后再没出现区外误动，老师傅说”早该换了”。有一点要注意——旧站改 670 时，一定要确认原设计是 670 系列插槽兼容， 与 RED670/RET670 机箱通用但固件不同，别拿错。
常见问题解答 (FAQ)
不支持。保护 IED 插入/拔出必须在装置断电、背板电源断开后进行。带电插拔极易烧毁背板总线接口或造成装置自检异常，我在现场见过拔掉瞬间背板芯片冒烟的案例。
Q2：这个型号停产了吗？有没有替代或同功能型号？
670 系列整体仍在生命周期但部分后缀版本迭代。1MRK002814-AB 若为特定配置版本，同功能可找 其他后缀（如 -AC/-AD）匹配相同 I/O 和通信模板，但必须用 PCM600 重新配置 CID 和定值，不能直接”插上就用”。若只需配网馈线保护可用 REF615，但不能替代 的距离保护功能。
Q3：换上新装置后原程序/定值会丢吗？怎么迁移？
新装置是空固件，无原定值。正确流程：旧装置用 PCM600 备份 .pac 工程文件+定值组 → 新装置写入同系列固件 → 导入工程文件 → 逐一定值核对并修改变比/区号 → 离线仿真+带开关传动。切勿跳过定值核对直接投运。
Q4：二手/翻新件怎么鉴别真伪和成色？
看三点——① 铭牌激光刻印清晰无重打痕迹，序列号可在 ABB 服务渠道核查；② 打开前面板看 PCB 焊点应均匀无补焊飞线，电解电容无鼓包漏液；③ 上电自检无报错，PCM600 能读到正确 H/W Version 和 S/N。建议只买提供 PCM600 读取截图和通电测试视频的供应商。
