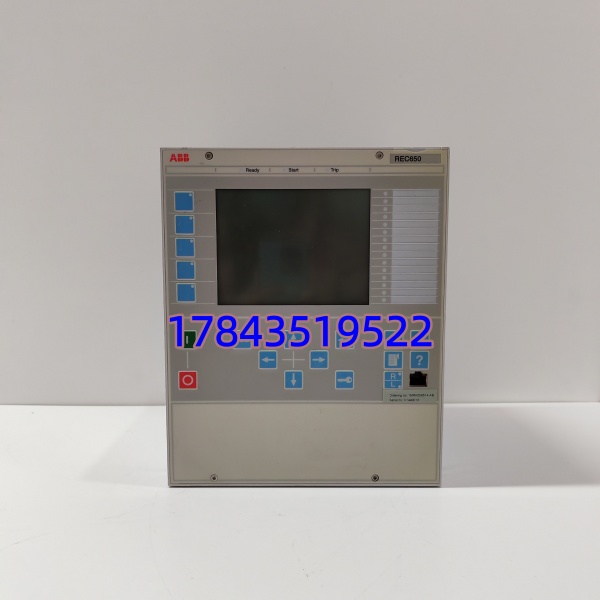

ABB REC650 1MRK008514-AB | Relion 650 馈线保护测控装置 重合闸 IEC61850

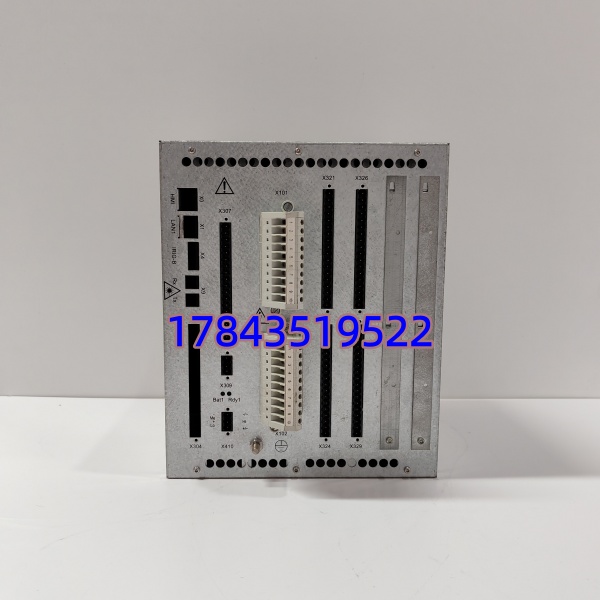

ABB REC650 1MRK008514-AB | Relion 650 馈线保护测控装置 重合闸 IEC61850 - 图片 2
ABB REC650 1MRK008514-AB | Relion 650 馈线保护测控装置 重合闸 IEC61850 - 图片 3

ABB REC650 1MRK008514-AB | Relion 650 馈线保护测控装置 重合闸 IEC61850

原价为：¥7,665.00。当前价格为：¥5,676.00。

产品核心摘要

  • 型号：REC650（订货号 1MRK008514-AB）
  • 品牌：ABB（现 Hitachi Energy 日立能源）
  • 系列：Relion® 650 Series — 馈线/线路保护与控制 IED
  • 核心功能：为中压配电线路提供电流差动主保护、距离/方向过流后备保护、自动重合闸及断路器控制，原生支持 IEC 61850GOOSE/MMS。
  • 产品类型：数字式线路保护测控一体化装置（Feeder Protection & Control Relay / IED）
  • 关键规格：1A/5A CT 可设、100/110V VT、双以太网+IEC61850 Ed.2、宽压 88–265V DC / 100–240V AC、Class 0.5S 计量
我要购买
分类：
获取报价/现货咨询
🛒 我要购买 ✉ 发送邮件询价
电话 17843519522
微信 17843519522
邮箱 sales@cqdcs.com
微信二维码
微信扫码

描述

产品详情

· 型号：​ REC650（1MRK008514-AB）

· 品牌：​ ABB / Hitachi Energy

· 系列：​ Relion® 650 Series — Feeder / Line Protection IED

技术参数

  • 产品类型：数字式馈线保护与控制智能电子设备（IED），集成保护/测控/录波/通信
  • 订货号：1MRK008514-AB（后缀 AB 为特定 I/O 与通信配置变体，以实物铭牌为准）
  • 适用系统：6kV～36kV 中压配电线路、开闭所、环网柜、箱变及小型输电线段
  • 主保护功能：线路电流差动保护（87L，双斜率制动特性，谐波闭锁防励磁涌流误动）
  • 后备保护：三段接地/相过流（51/51N，方向/非方向）、距离保护 I/II/III段（21）、热过载（49）、断路器失灵（50BF）
  • 自动功能：三相/单相自动重合闸（79，最多 3 次序列，同期/检无压可选）
  • 模拟量输入：三相电流 Ia/Ib/Ic + 零序 Io（1A 或 5A CT 软件切换）；三相电压 Ua/Ub/Uc + 开口三角 3U0（100/110/120V 相电压标称）
  • 测量精度：电流/电压 ±0.2% RDG（Class 0.5S IEC 62053-22），有功/无功 ±0.5%
  • 数字量输入(DI)：8～12 路可编程二进制输入（DC 24–250V 湿/干接点兼容，光电隔离）
  • 继电器输出(DO)：6～8 路 C/O 可编程功率继电器（典型 5A @ 250V AC / 30V DC，跳闸/合闸/报警）
  • 通信接口：2×10/100Base-TX 以太网（RJ45，可选光纤 LC/ST）、1×RS-485（Modbus RTU）、前面板 USB/RS-232（调试）
  • 通信协议：IEC 61850Ed.1/Ed.2（MMS + GOOSE，可选 SV 9-2 LE）、IEC 60870-5-103/104、DNP3.0、Modbus TCP/RTU
  • 工作电源：宽范围 88–265 V DC 或 100–240 V AC（50/60Hz），典型功耗 <15W
  • 故障录波：COMTRADE 格式，≥16 周波/通道，事件 SOE 存储 >500 条（带 IRIG-B/NTP 对时）
  • 人机界面：320×240 像素图形 LCD + 导航键 + 多色 LED 状态指示，支持本地定值修改
  • 工作环境：-25°C ~ +55°C（工业扩展版 -40°C ~ +70°C），5%~95% RH 非凝露
  • 安装方式：面板嵌入式（Flush mount）或半嵌入式，标准开关柜/继电器室开孔
  • 防护与认证：前面板 IP54 / 背部 IP20；IEC 60255、IEC 61850-3、IEEE C37.90、CE/UL/KEMA 认证
  • 配套软件：ABB PCM600（Protection and Control Management）用于组态、下载、波形分析

产品介绍

现场碰过一个 10kV 环网柜改造，老式电磁式过流继电器在高阻接地时拒动——换成 REC650 1MRK008514-AB 开启高灵敏度零序方向过流后，150Ω 高阻接地也能在 0.3s 内切除。（严格来说，1MRK008514-AB 中 AB 后缀代表特定 DI/DO 点数与通信口配置，不同后缀物理兼容但 I/O 点数可能有 2–4 路差异，买前最好核对原柜标签上完整 1MRK 编码，避免 DI 不够用还得改组态。）

采购决策上注意：REC650 是 Relion 650 系列的中坚型号，ABB 已主推 REC670/615 等新平台但 650 仍在大量服役。它单价属中高但比换整柜综保便宜太多——关键是有 IEC 61850GOOSE，能做站域联锁和备自投联动，老式综保做不到。市面多为 NOS 或经 PCM600 联机自诊断认证翻新品，要求供应商提供 SN、原厂标签及上电”System OK”截图，别买无测试散件导致投运时 CT 断线检测失效引发拒动。



替换与升级建议

✅ 直接替换

  • REC650 1MRK008514-AB 不同生产批次（仅 minor rev 字母差异如 -AA / -AB）→ 完全互换，PCM600 打开原 .pac 工程文件下载即可，建议先备份定值清单。

⚠️ 软件兼容（需确认组态）

  • REC650 1MRK008514-CB / -DB 等其他后缀：同机型不同 I/O 或通信选件，物理插槽兼容，但 DI/DO 点数或光纤口可能有差异——换新后缀需在 PCM600 中加载对应 Hardware Variant 并核查 I/O 映射是否超范围，约 30–60 分钟重组态。
  • RET650（变压器保护）/ REF615（馈线保护轻量版）：物理尺寸相近但保护算法与 I/O 定义不同，不可直替，属跨型号升级需重新设计整定与 SCADA 点表。

❌ 硬件不兼容

  • 西门子 7SJ6xx / 7UM62x、施耐德 Sepam 系列：背板端子排列、通信协议、机箱开孔均不同，无法直接替代。
  • ABB SPAJ 140C / RED670：SPAJ 为老式静态继电器无 IEC 61850，RED670 为输电线保护（功能超配但物理不兼容 REC650 机箱开孔）。

新机交期波动（部分区域 12–24 周），无 NOS 时选经 PCM600 Connectivity 测试认证翻新品并要求附 SN 及原标签照片。关键 10kV 出线建议按 1:1 留冷备。



常见问题解答 (FAQ)

  1. 不能乱换。 = 线路/馈线保护（差动+距离+重合闸）；RET650 = 变压器保护；REF615 = 紧凑型馈线保护（无差动）。物理尺寸相近但 I/O 定义和定值完全不同，强行互换需重新整定+改 SCADA 点表，不属于现场直替。
  2. 1MRK008514-AB 和 -CB 后缀不同能互换吗？物理可插同面板开孔，但 AB/CB 代表 I/O 配置或通信口微小差异（通常 CB 多光纤口）。换不同后缀需在 PCM600 中更新硬件描述并核对 DI/DO 映射点数够不够用，不建议未经核对直接盲插。
  3. 支持 IEC 61850 GOOSE 做备自投联锁吗？支持。双以太网口原生跑 IEC 61850 Ed.2，可发布/订阅 GOOSE 报文做母线侧联锁、进线备自投逻辑，响应通常 <10ms，比硬接线省大量二次电缆。
  4. 程序/定值怎么备份迁移？用 ABB 软件连接前面板 USB 或以太网，读取并保存 .pac 工程文件（含定值组、I/O 逻辑、GOOSE 配置）。换新装置后同软件写入，核对 LED 状态及 SOE 记录正常即可。
  5. 是正品吗？怎么验？要求提供板面激光打标 SN、ABB/Hitachi Energy 原厂标签照片及 联机读取”Device Identity / Health OK”截图。正规 NOS 或认证翻新品附测试报告，SN 可联系 ABB 服务渠道协助核验。
