描述
产品详情

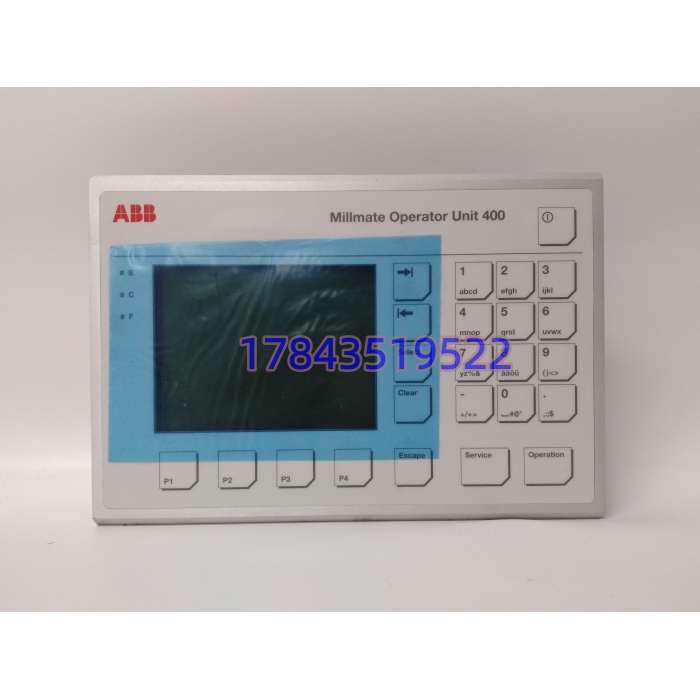

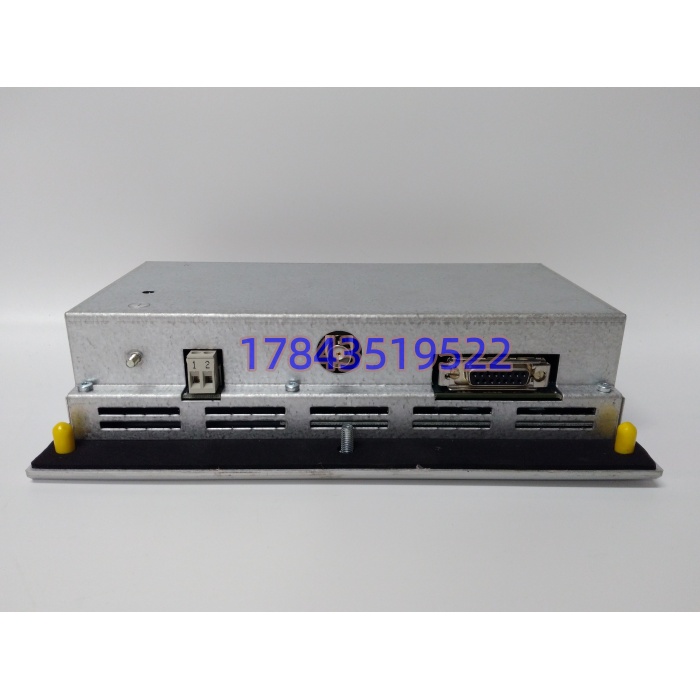

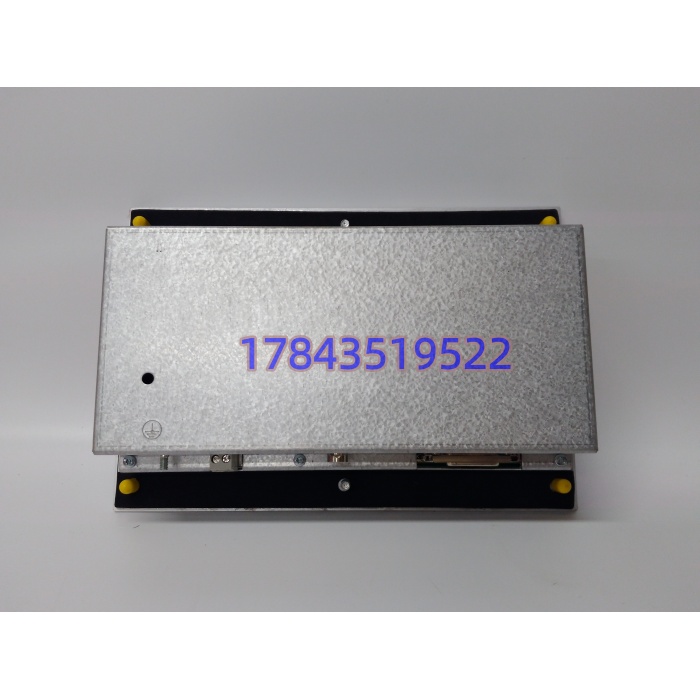

· 型号：PXAH401
· 品牌：ABB
· 系列：Millmate 400 Operator Unit（兼容 Advant OCS / AC800M 人机链）
技术参数
| 参数项 | 指标（PXAH401 / 3BSE017235R1） |
|---|---|
| 模块类型 | 工业操作单元（Operator Unit，简化 HMI 面板） |
| 完整物料号 | 3BSE017235R1 |
| 显示 | 单色 LCD，160×80 像素（20 字符×4 行），高对比度背光 |
| 按键 | 16 个可编程功能键（含急停、报警复位、方向键） |
| 供电 | 24 VDC（18–30 VDC，±10%），典型功耗 ≤8 VA |
| 通信 | 1×以太网 10/100 M TCP/IP、1×RS-232、1×RS-485，Modbus RTU/TCP 兼容 |
| 适配主控 | AC800M（Control Builder M 下挂 HMI 节点）、800xA、Millmate 400 轧机控制器 |
| 安装 | 面板开孔嵌入式（配 3BSE017172R1 支架）或柜内辅助固定 |
| 防护等级 | 面板前端 IP20，整机装柜后 IP40 级防尘 |
| 工作温度 | 0 °C ~ +60 °C（存储 -40~+85 °C，部分渠道标 -20 起算以原厂手册为准） |
| 尺寸 / 重量 | 约 236×161×56 mm / 净重 1.3 kg（装运重约 2.5 kg） |
| 诊断 | 电源/通信/故障三色 LED，支持 800xA 远程诊断轮询 |
| 认证 | CE / UL 60950-1 / IEC 61010 |
产品介绍
轧机操作工半夜喊”屏上辊缝数不跳了”，巡检跑到本地柜前发现 PXAH401 的 LCD 还亮、但通信 LED 闪黄——这类故障十次有六次是面板到 AC800M 的 RS-485 接线端子松了半圈，不是主控宕机。PXAH401 在 Millmate 400 链里干的是”把操作工的手和主控的逻辑连起来”的活：单色屏跑参数显示和报警行，16 个硬键做急停、复位、手动微调，以太网走 800xA 或 Control Builder M 的 HMI 节点同步。它本身不跑控制算法（那是 PM8xx 的活），但少了这块面板，本地手动干预通道就断一根。
采购这件的第一个雷是身份误认：搜索结果里把 PXAH401 写成”AC800M CPU 模块””8 通道 AI 卡””7 寸彩触屏””励磁单元”的都有，全是渠道商按拼音猜的。严格来说，3BSE017235R1 在 ABB 原厂 BOM 里归 Millmate 400 Operator Unit，屏是单色小屏不是彩触，净重 1.3 kg 不是 0.35 kg 也不是 2.5 kg 彩触 HMI。 现场实测发现，同号拆机件若面板聚碳酸酯发黄、功能键回弹乏力，多半在轧机旁烤了十年——换件前必须上电测 16 键扫描码和 LCD 对比度，不然装上去”急停键按了没反应”比不换还糟。这板不适合拿去做主控升级（那是 PM866/PM891 的事），也不适合当普通 S800 AI 卡插导轨，物理外形和背板协议都不对。
