产品详情

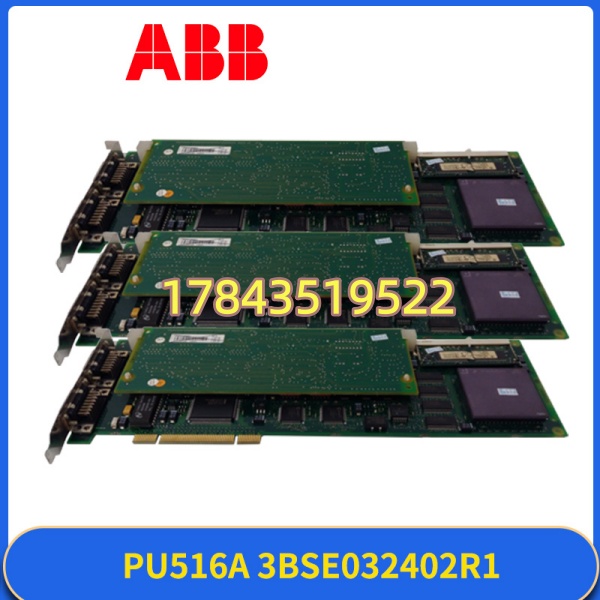

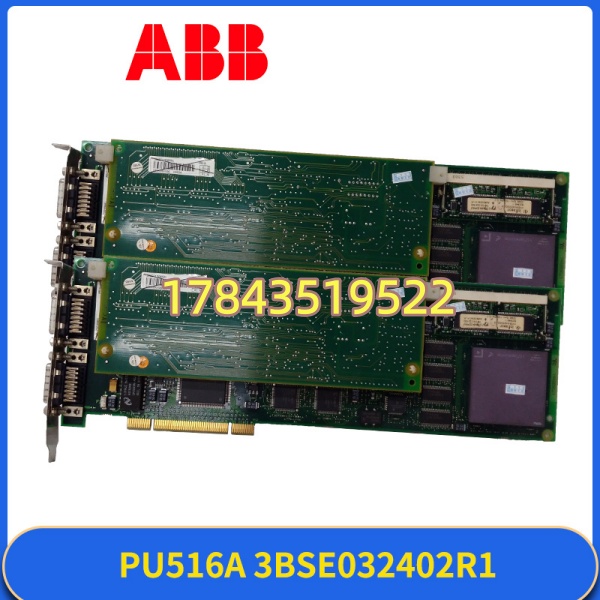

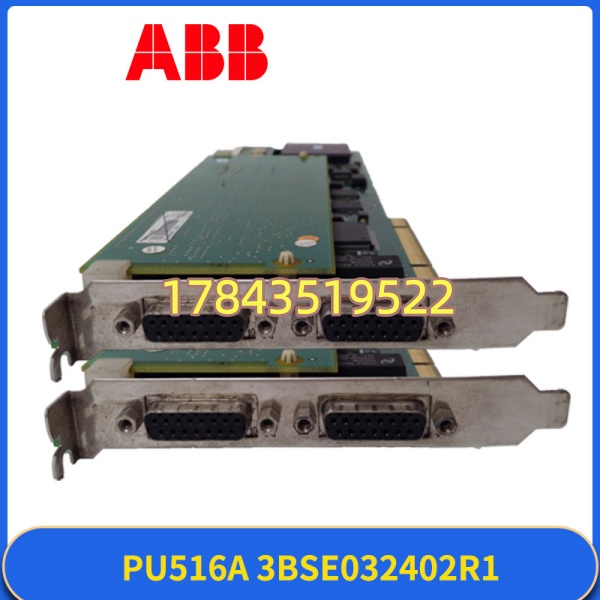

· 型号：PU516A（3BSE032402R1）
· 品牌：ABB
· 系列：Advant OCS / MasterPiece 200 / MOD 300 — AC 400 系列（AC410 / AC450）CPU Module
规格参数
- 产品目录号：PU516A，完整物料号 3BSE032402R1（A 版含板载熔丝保护，区别于早期 PU516）
- 适用系统：Advant Controller AC410、AC450 配合 S100 I/O 机架（ICSI / ICSO 系列底座）
- CPU 架构：32-bit 微处理器（需核对具体 Rev），运行 Advant Executive 实时内核
- 程序内存：靠 DSMB 系列内存模块提供 CMOS RAM 保持 + EPROM/Flash 子卡存放应用程序
- I/O 能力：通过 S100 ModuleBus 扫描本地机架 I/O（典型 ≤30 模块/机架，依具体配置），可扩展远程 S100 站
- 系统总线：与 Advant OCS 操作站（Aspect Station / 800xA 经 Gateway）通信，支持 MMS / SATT 协议
- 配套模块：必须配 DSMB-01C（或 DSMB-01 经确认兼容）做 RAM 保持 + RTC，建议同期检查锂电池
- 状态指示：RUN、STOP、ERROR、I/O ACTIVE、COM LED（依版本丝印）
- 背板电流消耗：约 1.0～1.5 A @ 5 V DC（需 S100 系统电源余量足够，典型 PS407 或更大型号）
- 熔丝保护：PU516A 版板载 PTC/熔丝对 5V 背板供电做过流保护（早期 PU516 无）
- 安装：插入 S100 机架最左 CPU 槽（紧邻系统电源模块），右侧接 S100 I/O 模块，末端 ECR
- 编程软件：Advant Engineering Workplace / MasterPiece 200 WorkBench（依系统版本，.acf 项目文件）
- 工作温度：0～+60℃，存储 -40～+85℃，湿度 5～95% 无冷凝
- 认证：CE，cULus（以具体铭牌为准，RoHS 豁免老产品）
产品介绍
PU516A 是 ABB Advant AC 400 系列（AC410/AC450）的核心大脑——跑用户控制逻辑、周期性扫描 I/O、响应操作站读写请求。它不像现代 CompactLogix 那样把内存电池集成在 CPU 上，而是依赖外挂 DSMB-01C 内存后备模块保持用户 RAM 和日历时钟，这点极易被忽略。A 版相对于初代 PU516 增加了板级熔丝保护，背板意外短路时不易直接烧毁 CPU（但仍建议确认机架电源 PS 容量匹配）。
坦白讲 AC 400 系列 ABB 早官宣 EOL（End of Life），新项目别碰。国内存量极大——炼油、造纸、冶金老线还在跑——买的基本是 NOS 或拆机测试良品。最大坑是只买 PU516A 不查 DSMB-01C 电池状态，到货发现 RAM 清掉才想起备份就晚了。换 CPU 建议同步做：① 原程序存 PC + EPROM 卡备份；② DSMB-01C 电池电压 ≥3.0V（或换新）；③ 核对原柜 PU516 与 PU516A 跳线/DIP 一致（通常兼容但直接目测比对）。
应用场景与行业案例
痛点：纸浆厂蒸煮工段 AC410 控制柜突然所有 I/O 通信丢失，PU516 RUN 灯灭 STOP 闪——拆下量背板 5V 正常，基本锁定 CPU 内部总线或熔丝动作。若无冷备 CPU，产线只能手动旁路等件，一天损失六位数起。
典型场景：
- 炼油常减压/催化 — Advant AC410 做装置级顺序控制 + 模拟调节， I/O 本地扫描
- 造纸浆粕蒸煮/洗选 — MasterPiece 200 架构 AC450 + ，多年连续运行
- 化工老装置 BOP — 小系统 AC410 带 ≤2 机架 I/O，低成本维护
- 电厂辅机 DCS — MOD 300 架构下 AC400 做给水泵/风机控制
- MRO 冷备 — 关键老柜按 1:1 囤 + 匹配 DSMB-01C（新电池）做三年轮换
真实案例：华南某木浆厂旧线蒸煮区 ，某早班 PU516 RUN→STOP 自行翻转且无法切 RUN（报 Memory Parity Error）。开柜看 DSMB-01C 电池 2.6V——临界低但 RAM 侥幸未丢（先火速用 PG 把程序上传存 PC + 烧 EPROM 卡！）。断电拔 发现板上一颗小型熔丝开路（可能历史 I/O 卡短路残伤），库房有拆机 ，比对跳块一致，插回去+原 DSMB-01C（换新锂电），上电 RAM 保持 OK、切 RUN 正常。交代仪电把全厂三台 的 → 计划性轮换升级，DSMB 电池列入季检。
常见问题解答 (FAQ)
不行。 机架 CPU 拔掉 = 整机架 I/O 失电/离线、控制停止。。若 DSMB 电池已死需先准备程序备份重新下载。
硬件引脚兼容、固件执行环境相同，通常直接原位替换。Advant 工程文件(.acf) 不需修改逻辑，但组态中 CPU 类型可选 重新编译下载（多数现场直接换硬件就能 RUN）。有一点要注意： 增加熔丝保护，若原机架曾发生 I/O 卡短路导致老 烧，换 A 版后熔丝可能动作——先排查短路 I/O 卡再上电。
要求内存后备模块， 是推荐配套（CMOS RAM 保持 + RTC + 可选 EPROM/Flash 子卡）。早期 DSMB-01 部分版本物理兼容但电池仓/保持时间指标旧，。无 DSMB 或电池耗尽 = 掉电丢程（除非程序固化在 EPROM 子卡且 CPU 设 Boot from EPROM）。
① 外观无烧痕、熔丝未开路（量通断）、电解无鼓包；② 装回原系统或兼容 机架（带 新电池+程序备份），上电 STOP→可切 RUN（或按 Config 键进入诊断）；③ RSLinx/Advant 工作站能识别节点、读 I/O 状态；④ 带载扫描 I/O 一个周期无 Parity Error。
Q5：停产了新件买不到怎么办？
市面流通 NOS（新库存）或测试良品拆机。真正无货时可评估跨代改造到 AC 800M + S800 I/O（需重新组态、柜内端子可能改），费用高周期长——绝大多数厂选择囤 + （含定期电池更换）做全生命周期 MRO。
