描述
产品详情

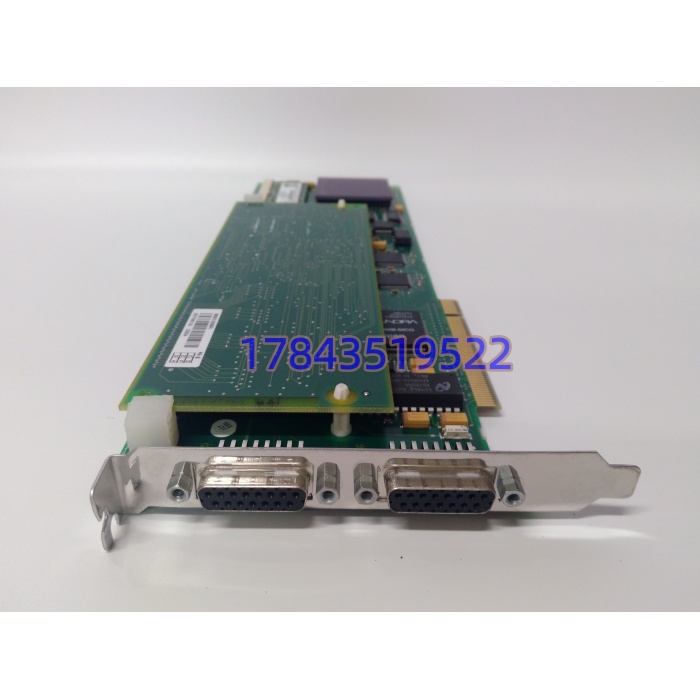

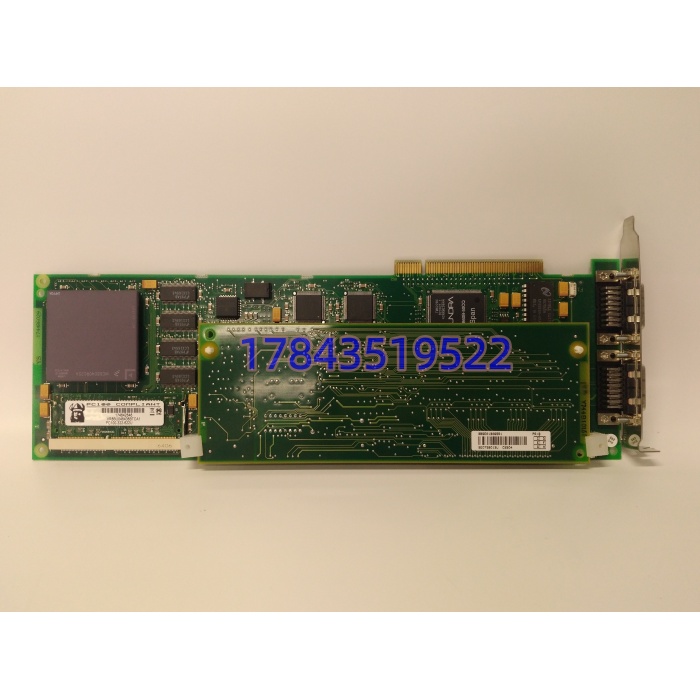

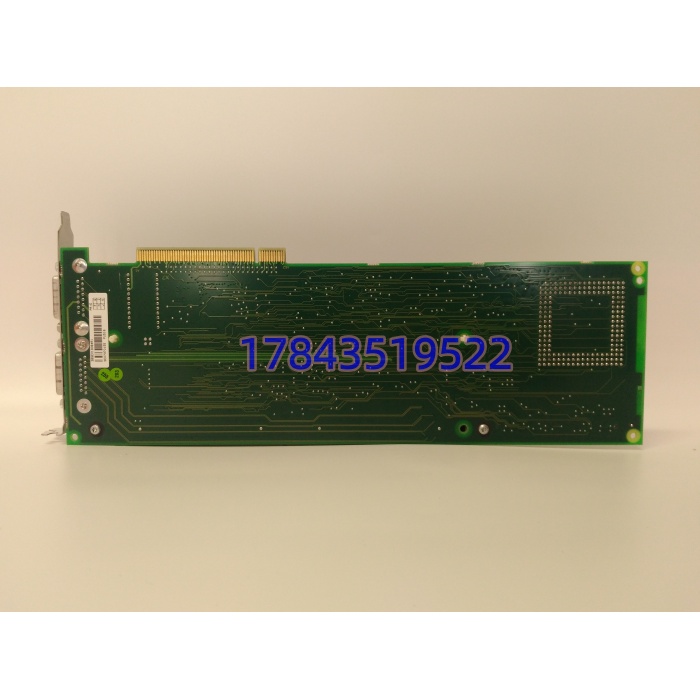

· 型号：PU516
· 品牌：ABB
· 系列：Advant OCS / Advant Master 工程站接口（PU516 线）
技术参数
- 产品身份: 工程接口板（Engineering Interface Board），插工程师站/维护工控机 PCI 槽，不进控制器机架，不吃背板 24 VDC
- 订货号: 3BSE013064R1（标准版）；PU516A 对应 3BSE032402R1
- 总线: 5 V 32 位 33 MHz PCI 2.1（兼容 3.3 V 键控槽需确认工控机主板，老研华 IPC 多 5 V 槽）
- 板载内存: 16 MB RAM，作工程缓冲与 MB300 协议栈暂存
- 通信口: 1× MB300（MasterBus 300，DB9 或专用接头连 Advant 控制器 COM 口）；1× RS-232（D-sub 9，串口终端/老打印机/外接终端用）
- 逻辑供电: 由 PCI 槽 5 V 取电，典型 ≤1 A，板载有过载保护
- 物理尺寸: 324×126×18 mm（长×深×高），半高短卡，0.38 kg
- 工作温度: 0~+50 °C（控制室工控机内典型值；渠道标 -40~+100 °C 是混淆了宽温工业主板参数，PU516 本身按商用 PCI 卡温区）
- 存储温度: -20~+70 °C
- 防护: 裸 PCBA 加金属挡板，IP20 仅限柜内工控机箱，不独立户外用
- 配套软件: Advant Master 的 AMPL、Control Builder F（Advant 版）、MB300 驱动；插 Windows XP/7 32 位工控机跑组态最稳（64 位系统无官方驱动）
- 认证: CE / cULus / FM，RoHS 豁免（原厂声明不受 2011/65/EU 限制）
- 状态: Advant OCS 平台备件期，ABB 仍接修不新产
产品介绍
工程师拎着笔记本到 Advant 40 柜前，发现控制器 COM 口被 MB300 主干占满、笔记本没 PCI 只能干瞪眼——这种场面 PU516 就是解药。它本质是块 5 V 32 位 PCI 工程桥板：工控机里插它，MB300 口拉一根专用缆到 Advant 控制器的 MasterBus 300 节点，RS-232 留作本地串口终端兜底，Control Builder F 里选 “PU516 → MB300” 通道就能下装、上载、在线改 CFC。和前几轮聊的 PM803F（AC800F 背板 CPU）、PM891K01（AC800M CPU）不同，PU516 不参与扫描周期，它只是人（工程师站）和老 Advant 控制器之间的”临时喉舌”，产线正常运行时拔了它系统照跑。
采购侧讲，这卡国内信息污染严重：有页把它写成”16 通道 DI/8 通道 AI 的 S800 模块”，有页写成”AC800M 通信卡”，还有页标”IP54 户外级”——全错。，S800 里没有 这个 I/O 位号。2026 年国内现货挂价 ¥1,452（易卖低标）到 ¥1,963（易卖另一店）到 ¥2,300（八方）到 ¥9,880（雄霸虚高），全新原装 New Surplus 真实成交带 ¥1,400–¥2,200/块 含税运比较合理，低于 ¥1,000 的”全新”九成拆机重贴标（金手指有插痕），高于 ¥3,000 就是渠道虚报。领导批价卡 ≤¥2,200/块带 12 个月质保即可。它不适合新上 800xA 项目——新站用普通网口+Control Builder M，根本用不着 PCI 桥板。
替换与升级建议
- 直接替换： 3BSE013064R1 ↔ 同号库存新货（同 PCB 版本，工控机重装 驱动即认，原 Advant 工程文件不变）
- 软件兼容（需改配置）： → PU516A 3BSE032402R1（A 版为同功能后期硬件迭代，PCI 标识与 收发器小改，Advant Master 新版本驱动认，老 AMPL 早期版可能拒载，需在工控机重装 Control Builder F SPx 补丁）
- 替代方案（无 PCI 槽的现代笔记本）： + 台式工控机 → 转以太网网关（第三方如 Softing/MBS 网关）+ 普通网口笔记本（不买 ，改走网关，省 PCI 槽但多一台网关钱约 ¥3,000–5,000，适合长期驻场调试队）
- 硬件不兼容： → S800 DI810/AI810（ 是 PCI 工程板，S800 是 AC800M 背板 I/O 模块，完全两物）
- 硬件不兼容： → PM803F / PM891K01（前两轮 AC800F/AC800M 的 CPU，不插工控机 PCI 槽）
常见选型误区：把 “” 搜成 S800 的 ” 输入模块”——S800 里没这号，那是渠道商把 Advant 工程板名和 DI 模块名混着 SEO 蹭流量。合同里必须写 “ABB 3BSE013064R1 Advant OCS 工程接口板（PCI）”，别只写 。
