描述
产品详情

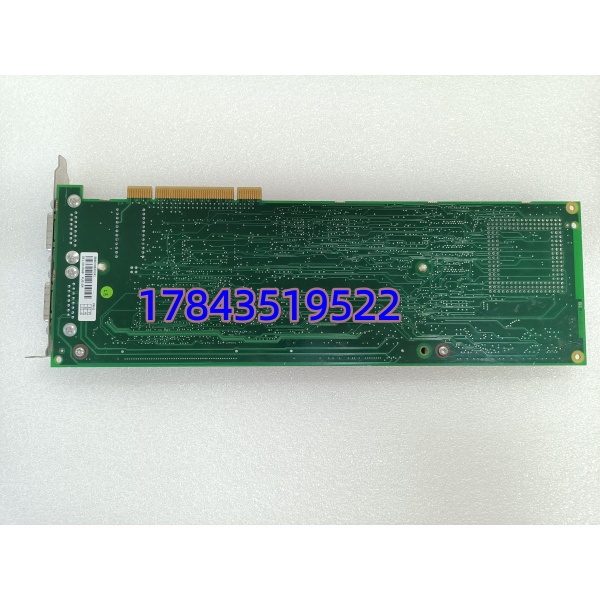

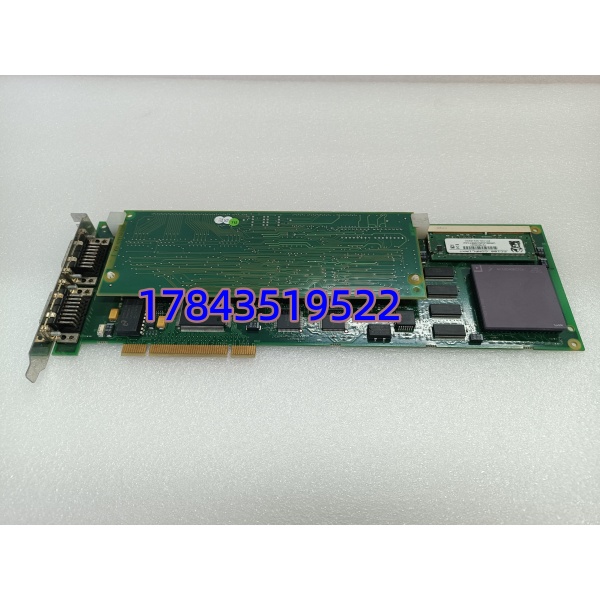

· 型号：PU515A（3BSE032401R1，以铭牌为准）
· 品牌：ABB
· 系列：Advant OCS / Advant Master — Real-Time Accelerator (RTA) Board for MB300
规格参数
- 产品类型：实时加速器板卡（RTA），用于 Advant OCS / Advant Master / MOD 300 系统上位机
- 适用工作站：Advant Station 500 系列、早期 800xA for Advant Master 工程师站/操作员站
- 总线接口：PCI 2.2（32-bit 33MHz）或 PCI-X（100/133MHz 降频运行），兼容 3.3V/5V 信令
- 板载处理器：专用 RISC 约 25MHz，硬件处理 MB300 协议栈
- 板载内存：16MB DRAM，用于 MB300 数据缓冲区及实时任务
- 通信协议：ABB MasterBus 300（MB300），令牌传递，10Mbps
- 通信通道：双通道（Channel A/B），各通过 15-pin D-Sub 母座（配 CS503V1 接线模块或直接 DB15-MB300）
- 最大节点数：单 MB300 网段 ≤63 节点（系统组态限制）
- 供电：由 PCI 插槽 +5V / +3.3V 取电，典型功耗 5～8W
- 状态指示：板载 LED（RUN / ERR / TX / RX / ACT 组合视批次）
- 兼容替代：可向上兼容替换早期 PU515、PU518、PU519（需驱动/固件匹配）
- 工作温度：0～+55℃（存储 -25～+70℃）
- 湿度：5%～95% RH 非凝露
- 尺寸/重量：标准半长 PCI 卡 ≈175×107mm / ≈0.3～0.4kg
- 认证：CE、cULus、RoHS（以铭牌为准）
产品介绍
PU515A 是 ABB Advant 老系统上位机里的 实时通信加速卡。Windows/Unix 本身是非实时 OS，直接跑 轮询延迟大且抖动明显，这块板子把 链路层收发包、CRC 校验、周期性数据交换全用硬件做了，PC 只需通过驱动做上层读写，大幅降低 CPU 占用并消除通讯毛刺。它不运行控制逻辑，不能代替 AC450 或 PM 系列 CPU，只是 Advant Station 与现场控制器之间的”高速桥梁”。
坦白讲，这东西现在基本只能买到拆机或库存新件——原厂 EOL 多年。如果你的 Advant OCS 还在跑且偶发”通讯变慢/周期性超时”，先查 CS503V1 端子模块接触和 终端电阻，板卡坏的概率其实不高，但静电打坏 PCI 金手指我也见过。有一点要注意：800xA System Version 6.0 以后官方不再声明支持此卡，新上位机方案需另询 ABB 迁移路线。
应用场景与行业案例
我在现场遇过电厂 DCS 改造过渡期，老 Advant Master 保留 AC450 下位机但操作员站换新型工控机——没带 PU515A 直接用软 驱动，AGC 变负荷时偶发”过程数据滞后 2～3 秒”，加上 PU515A 后消失。
典型场景：
- 火电/水电保留 Advant Master 的老线延寿：Advant Station 500 工控机 PCI 槽装 PU515A 接 AC450/PM510 控制器 网段，非它不可因软 在 Windows 多任务下有不确定延迟
- 石化催化装置 MOD 300 系统：上位机通过 PU515A 双通道冗余 连多个控制器架，保证毫秒级数据刷新
- 800xA 早期版本集成 Advant 控制器：用作 Legacy Advant 与 800xA 间的实时数据桥接，保留原下位控制不变
真实案例：某自备电厂 #3 机组 Advant OCS，凌晨负荷调度时 Ops 站报”控制器通讯超时”，重启工控机暂好但一周复发。打开发现 RUN 灯灭而工控机 PCI 仍供电——拔出看金手指有氧化黑斑（机房曾漏水未彻底干燥）。酒精擦拭重插无效，更换 后连续运行两年无通讯报警。老师傅感慨早该在备件柜留一块，那次险些被调度罚停机。
