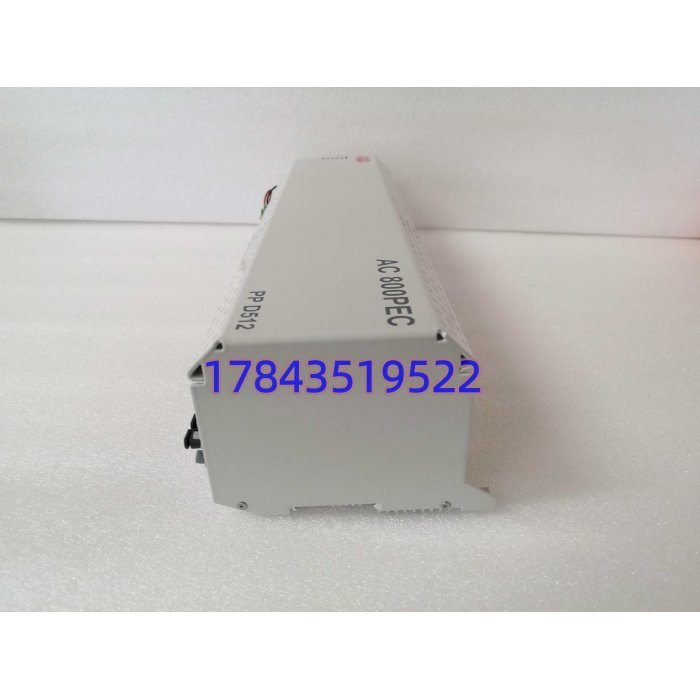

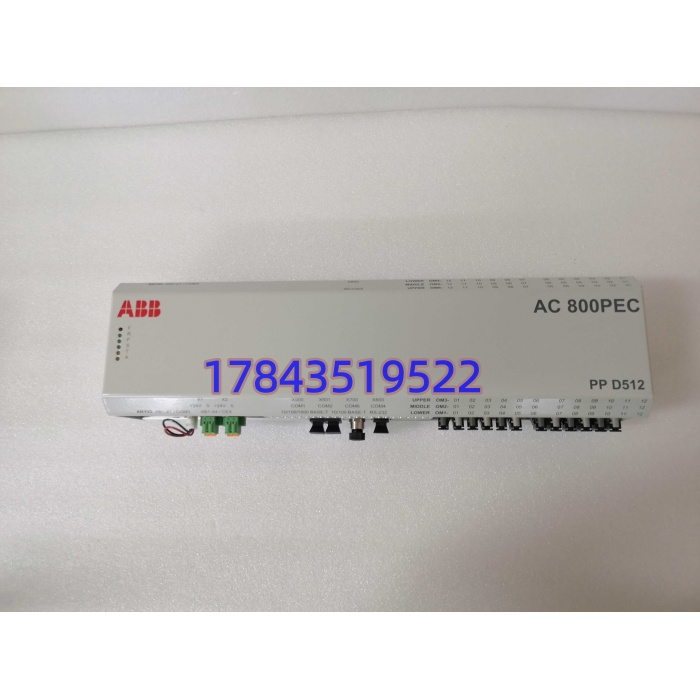

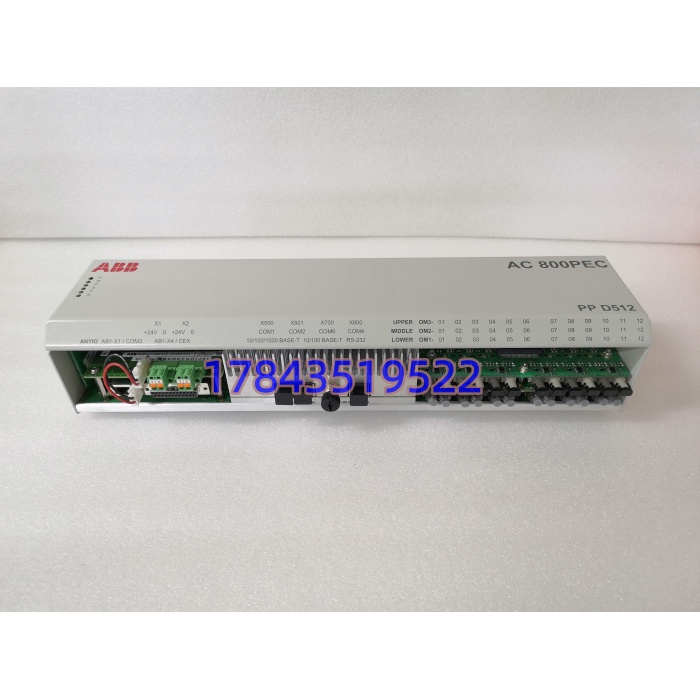

ABB PPD512 A10-15000 3BHE040375R1023 | AC800PEC励磁与变流主控制器

描述

产品详情

· 型号：PPD512 A10-15000（书写常作PP D512 A10-15000，完整带空格），物料号3BHE040375R1023

· 品牌：ABB（ABB Sweden原厂，电力电子/AC800PEC/UNITROL 6000线，现部分归入ABB Process Automation遗产，非普通AC800M PM系列）

· 系列：ABB AC800PEC（Power Electronic Controller）平台，UNITROL 6000发电机励磁系统主控制器，也可用于HVDC/STATCOM/中压传动ACS6000控制侧

规格参数

• 产品类型：AC800PEC高性能功率电子控制器模块（PPD512 A10-15000，订货号3BHE040375R1023），CPU+I/O集成金属机壳/插卡式
• 制造商：ABB Sweden（原厂瑞士/瑞典产，Process Automation电力电子线）
• 型号解析：PPD512=PEC Processor Device 512系列，A10-15000=硬件版本/性能档（A10指架构，15000可能指固件/许可容量，关联号3BHE040375R1023=R1023当前Rev），相近有A10-10000（3BHE040375R1013）
• 处理器与运算：32位PowerPC RISC + FPGA协处理器（主频≥300 MHz，FPGA做纳秒级PWM/触发生成），浮点单元FPU，支持LogicsManager™内置逻辑替小型PLC
• 内存与存储：典型≥2 MB Flash程序+≥16 MB RAM（二手渠道标128 MB SDRAM/64 MB Flash属混淆AC800M PM，严格来说PEC有专用高速缓存；EEPROM 2 MB参数备份 per datasheet）
• 集成I/O（板上）：16DI/16DO 24 VDC（光隔），8AI/4AO 0–10 V/4–20 mA，高速同步I/O精度≤1 μs，脉冲输出≤68 kHz宽度50 ms可配（驱动晶闸管/IGCT门极光纤）
• 通信接口：光纤ModuleBus（最多6个AC800PEC光纤模块/36条双向光纤链路，同步±5 ns），2×以太网10/100 Mbps（Modbus TCP/Ethernet/IP/TCP/IP），RS-232/RS-485，Profibus DP，AnyIO×2含AnyBus-S+CEX扩展
• 供电与功耗：由AC800PEC BP背板供24 VDC（18–30 VDC范围），典型≤15 W，无风扇自然对流散热（金属壳导热），可选外置85–264 VAC版本但罕见
• 控制功能：AVR自动电压调节、功率因数PF/无功功率Var调节、励磁电流闭环、并网同步、灭磁控制；功率电子：高压整流/逆变/SVG/APF/储能变流器PWM生成，响应≤1 ms
• 保护与安全：内置过压/过流/过热/短路/失步快速故障锁存，I/O光电隔离≥2500 V AC，支持双机热备冗余（成对PPD512做毫秒级切换），自诊断LED（Power/Run/Fault/Redundancy）
• 机械与环境：金属机壳约120×140×115 mm或插卡150×100×45 mm，重≈1.55–2.8 kg，DIN 35 mm或Subrack背板安装，IP20柜内，工作-20至+70°C（柜内，-10至+55°C典型），存-40至+85°C，5–95% RH非冷凝
• 工程工具与标准：ABB Control Builder M / ControlIT（IEC 61131-3编程），兼容System 800xA/AC800M上层，UNITROL 6000原生绑定；固件v1.x–v3.x，严格来说它只在UNITROL 6000 v3.x–v5.x或AC800PEC v2以上支持，新UNITROL 6800用不同控制器不向下兼容
• 认证：CE/UL/cULus/RoHS，EMC per IEC 61000-6-2/6-4，适用发电/变电/HVDC MACH2环境

产品介绍

从E维护者视角切入：这东西常被采购扔进“ABB控制器柜换PM866就行”的筐里，现场实测发现大错——PPD512 A10-15000不是慢速过程PLC跑温度PID，而是UNITROL 6000励磁柜里那个PowerPC+FPGA捆的微秒脑，发电机端电压一抖它就得在≤1 ms内重算晶闸管触发角甩光纤脉冲去驱动功率柜IGCT/可控硅，慢几毫秒电网AVR就振荡。某个项目里碰过，某热电#3机励磁PPD512（date code 2011，3BHE040375R1023 Rev C）光纤ModuleBus受柜顶照明变频器感应干扰报“Sync Loss”，AVR切手动模式运行，电气班组连夜换冷备恢复自动调压——要是没冷备就得手动励磁两班等拆机件空运，发电机无功出力受限轻则调度罚钱重则失步跳闸。作为库存经理，ABC分类放A+级：UNITROL 6000平台ABB推UNITROL 6800了， Last-time-buy基本关了（A10-15000细分已EOL），原厂新件绝迹，MRO全是拆机/翻新，且巨坑是“同PN不同Rev固件不兼容”——v3 UNITROL柜插v5固件新拆机件常boot fail需刷旧固件（原厂服务撤了）。

供应链价值在TCO里的发电盲调代价：励磁控制器单价二手2000–6000元，但AVR故障切手动或失步跳闸直接拖停汽机/燃机，一次非计划停机轻则七位数电量损失+调度考核。总拥有成本算下，按励磁柜数备1件成套冷备（ 3BHE040375R1023同Rev，带原厂标签SN+Control Builder项目备份U盘），加战略囤货：老电厂/水电/燃机还在跑UNITROL 6000的，一次性锁2件（1件柜旁冷备每年上电测光纤ModuleBus+AVR仿真，1件封中心库终极保险），比紧急调货时空运加拆机件隐性固件mismatch（Rev C柜插Rev E新件报“Incompatible Firmware”）划算太多。自我纠正：MRO标“是AC800M PM86x替用”，纯属胡扯——PM86x是过程慢速PLC，是PEC功率电子CPU，背板/固ware/光纤定义全不互通，物理插不进对方机架，采购时盯原厂标签“ / UNITROL 6000”别信通用控制卡混标。严格来说，它只在UNITROL 6000 v3.x以上支持，v2老柜用旧PCDx系列，换前核柜内现有Rev字母并以原厂手册为准。

应用场景与库存策略

停机损失视角：励磁主控制器挂掉不直接炸SIS但拖停发电机——UNITROL 6000里 Fault亮后AVR切手动或硬失步，汽机/燃机被迫解列，电网调度考核+电量损失一天轻松七位数起；而已EOL，Last-time-buy关了，拆机件交期国内1–5天、跨境10–20天，且二手固件Rev差一级（Rev C vs Rev E）上机boot loop需原厂刷旧bin（服务撤了），电厂大修窗口等不起一天手动励磁运行。

典型场景与备货建议：

• 火电厂/燃机电厂UNITROL 6000励磁柜：主机架插双 做热备冗余（主/备毫秒切换），非它不可因为AVR微秒闭环+光纤同步晶闸管触发绑定PEC固件，升级UNITROL 6800要换整套控制柜/功率柜/灭磁屏费用六位数起；建议每励磁柜备1件冷备（同Rev C/D，3BHE040375R1023标，不是A10-10000混用），贴柜旁防尘柜静电袋封好，每年大修做上电测光纤ModuleBus环+AVR仿真（不接功率柜，只跑控制器自检+Control Builder连机读固件版）。
• 水电/抽水蓄能机组励磁：潮湿环境加速背板金手指氧化致Sync Loss；建议电厂按ABC分类A+设安全库存=1，ROP触发条件是任张FAULT亮或AVR切手动（运行日志“Excitation Mode: Manual”），立刻热插拔换冷备并送原板做金手指清洁+电解/光耦更换周转池（第三方修约500元vs拆机3000）。
• 工业SVG/APF或中压传动ACS6000控制侧：做变流器PEC主控，高压整流逆变脉冲生成；建议产线每大修周期做战略囤货1件冷备+备光纤ModuleBus缆（也是停产件），换控制器时顺带换光纤头（异丙醇棉签清洁），供应商代管不现实（渠道散），自己封装备用放恒湿干燥柜（15–25°C，湿度＜50%，FPGA怕湿汽爬电）。
• HVDC换流站MACH2控制保护：或关联电源/控制板在老MACH2机架，非它不可因为HVDC控制时序绑定PEC；建议按换流站独立配Buffer stock=1件冷备，换前backup Control Builder项目到U盘（含AVR参数/触发角限制/灭磁曲线），别冷启动空配进运行励磁柜——现场实测发现空配上电默认参数会发错误触发脉冲炸功率柜可控硅。

真实案例：2025年秋，某太原周边热电厂#2机UNITROL 6000励磁柜主 （3BHE040375R1023 Rev C，date code 2010）风扇滤网堵OTP Fault，备机接管AVR切手动运行，电气限无功出力等换件。原厂EOL，采购在本地MRO调来“ 3BHE040375R1023”但Rev E（date code 2018拆机），插上电柜报“Firmware Incompatible v5 vs v3”，boot fail连不上Control Builder——连夜找西安拆机库调同Rev C校验件（三年前库存经理按“励磁保险件”多囤的一件封袋，1200块占资金锁了三年），次日计划停机热插拔：拔故障（先确认备机RUN灯绿手动模式OK），拔ModuleBus光纤（听咔哒），拔24 V背板，插新Rev C，插光纤/背板，上电自动同步配置3分钟恢复AVR Auto。事后算账：冷备省下至少一班手动励磁+调度考核≈90万电量损失，反思只有一句——PEC功率控制器备件永远按同Rev（R1023 Rev C/D）备，别信MRO“通用所有Rev”，Last-time-buy关了后固ware mismatch是隐形地雷，换前backup项目文件上U盘并核Rev字母，热插拔时确认备机已接管手动模式再拔主。
