产品详情

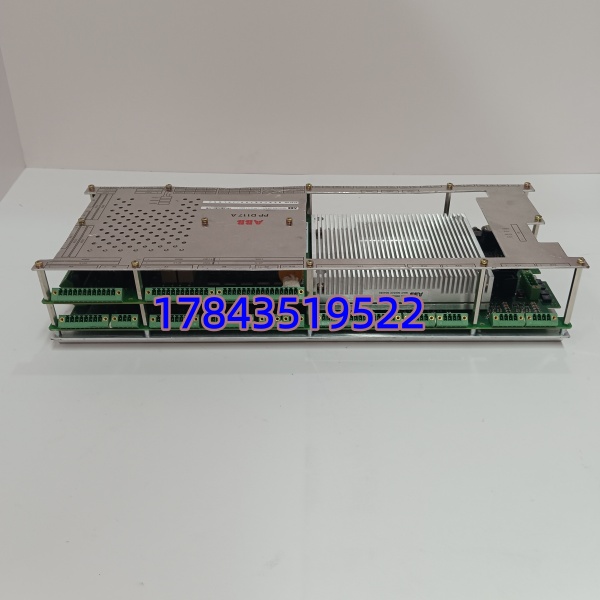

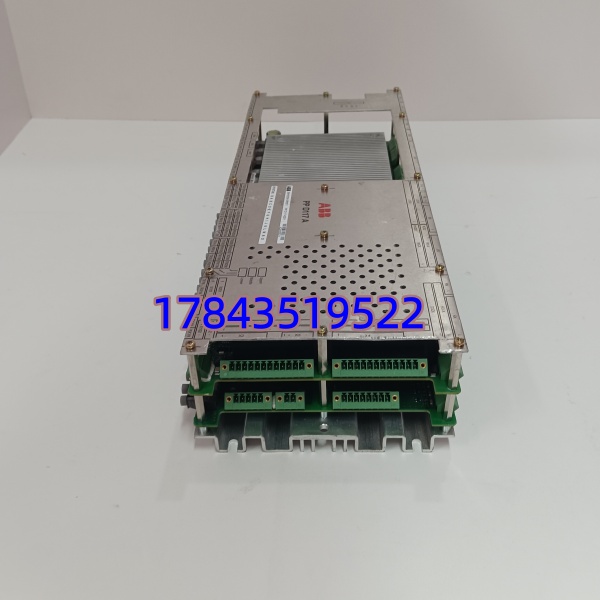

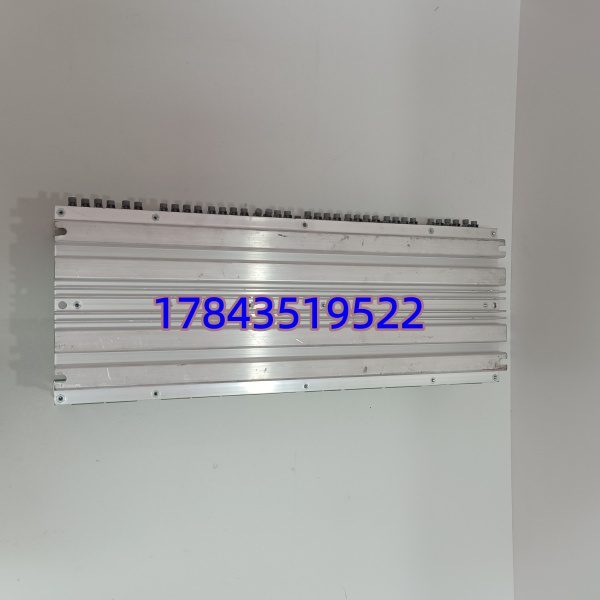

· 型号：PPD117 A3011（订货号 3BHE030410R3011）
· 品牌：ABB（Procontrol P14 / Advant OCS Legacy）
· 系列：Procontrol P14 Series — Main Processing / Communication Module（兼容 P13 系统互联）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PPD117 A3011（ABB Procontrol P14 模块） |
| 完整订货号 | 3BHE030410R3011 |
| 模块类型 | Processor & Communication Module — Procontrol P14 Rack Main CPU |
| 适用系统 | ABB Procontrol P14 分散控制系统；可经站总线与 Procontrol P13（VLE+I/OBE2）互联构成两级控制 |
| CPU / 逻辑 | 32-bit 微控制器（依版本 MC683xx 或相当），含 Watchdog 与时钟 |
| 内存 | 程序 + 数据 RAM（典型数 MB NVRAM + DRAM，依固件）；电池备份（钮扣电池典型 3.6V 锂亚硫酰氯） |
| 背板供电 | 由 P14 机架电源模块经背板供给 +5V / +24V（典型功耗 8～15W） |
| 系统总线 | 经背板连接 P14 I/O 模块；对外提供 P13 Station Bus 接口（RS-485 类串行链路）与 P13 VLE 通信 |
| 通信接口 | 1×RS-232/485 维护口（前端 DB9 或端子）；部分版本含 Ethernet（依 PPD117 子类型，A3011 通常无 Eth） |
| 状态指示 | 前面板 LED：RUN / ERR / COM / BAT LOW / BUS ACT（依 HW Rev.） |
| 冗余支持 | P14 系统可配双 PPD117 热备（依具体配置），故障无扰切换 |
| 安装形式 | 插入 P14 机架主控槽（通常 Slot 1），前面板螺钉锁紧，非热插拔（须断电插拔） |
| 工作温度 | 0 ～ +55℃（IEC 61131-2 工业级） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95%（非凝露） |
| 电池 | 板上锂电池维持 NVRAM（典型 5～7 年寿命，到期按原厂建议更换） |
| HW Rev. 注意 | A3011 后缀代表特定 I/O 版本/固件包——严格来说须与现网 P14 机架 Drawing No. 及 P13 互联固件兼容，以 ABB Procontrol P14 Compatibility Matrix 为准 |
| 配套件 | 通常与 P13 VLE(12004-101-01)+I/OBE2(12004-104-00)+VPS 协同构成完整 Procontrol 系统 |
产品介绍
现场实测发现——Procontrol P14 的 PPD117 故障表现分两种：电池耗尽致 NVRAM 丢组态（上电报”Config Lost”但可重下装），或 CPU 外围晶振/总线桥芯片老化致 P14 与 P13 站总线通信时通时断。后者最难查——P13 侧报”Station Timeout”你先怀疑 P13 链路，其实是 PPD117 背板仲裁偶尔失败。这模块是 P14 机架”大脑”，挂了整台 P14 节点离线（P13 如仍独立运行可能暂保部分联锁，但上层数据/顺控全失）。
A3011 内嵌 32 位 CPU 跑 Procontrol 组态逻辑，经站总线与 P13 VLE 交换数据、经维护口与 PG(编程器)通信下载组态。严格来说 A3011 与其它 A302x/A101x 子类型 I/O 定义和固件包不同——采购前拍现网卡丝印完整 ” 3BHE030410R3011″ 及第二行 Rev./FW Ver.，并与现网 P13 CPU 固件版本核对互联兼容性。ABB 对该系列已 EOL/Limited Support，新订靠 NOS 或拆机测试良品。[请以 ABB Procontrol P14 Hardware Manual及原厂 Service Bulletin 为准]
应用场景与库存策略
故障 = 该 P14 控制节点全停（顺控/模拟调节/数据上送中断），若 P13 独立作联锁可能暂保部分保护但失去 P14 层功能——老电厂汽机 EHC/辅网常混用 P13+P14。原厂交期（若能订）12～30 周，渠道多为拆机件。
- 火电/水电 — Procontrol P14 作汽机本体控制/辅网主控节点(配 P13 作 ESD 联锁) → 故障致 P14 层全停 → 建议按 A 类 ABC 分类每 3～5 台同类 P14 机架备 1 块冷备（重要单节点独备），贴标签注明匹配 FW Ver./Rev.，纳入大修上电验证 NVRAM 电池电压
- → 站总线协议握手字可能不同 →
- 计划整体升级 800xA + S800 I/O 或 Symphony Plus → 不跨代兼容 → 旧系统延寿阶段做适量 Last-time-buy（1块/2～3节点），新平台走对应新控制器
- 二手拆机件采购 → 重点测 NVRAM 电池电压(换新再装机)、CPU 上电自举至 RUN LED、P13 链路握手(LOG 中看 Station Alive) → 要求供方提供插入测试机架 RUN LED 常亮 + 与 P13 VLE 通信 PASS 截图
真实案例：协助某 300MW 机组做 Procontrol 备件审计——#1 机汽机 EHC 用 P14( )+P13(VLE+I/OBE2) 架构，原维保只备 P13 I/O 卡没备 。某次大修后上电 P14 报”Battery Low → Config Corrupt”，重下装后正常但暴露无备件。原厂答复 Legacy Limited，找 NOS 约 10 周。后来按我建议把 列入 S 类关键备件锁 1 块冷备（分开放防同批老化），要求热控班每两年小修做”插回机架读 FW Ver.+确认 RUN LED+测 NVRAM 电池>3.0V”轮回验证，防止放置老化变成呆滞死料。
