描述
产品详情

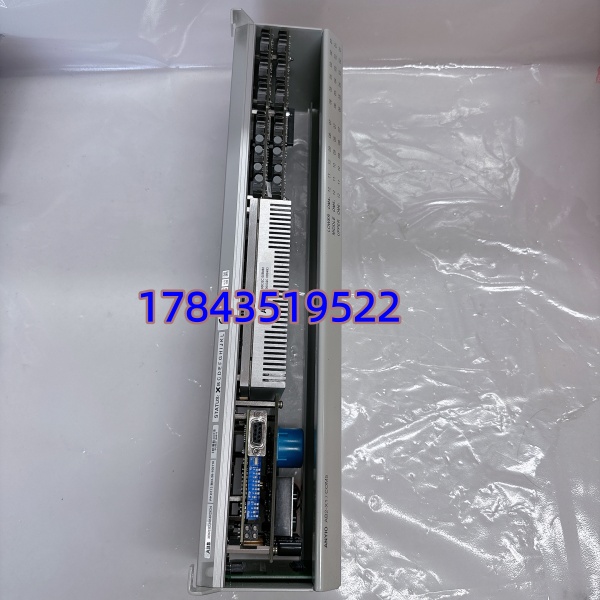

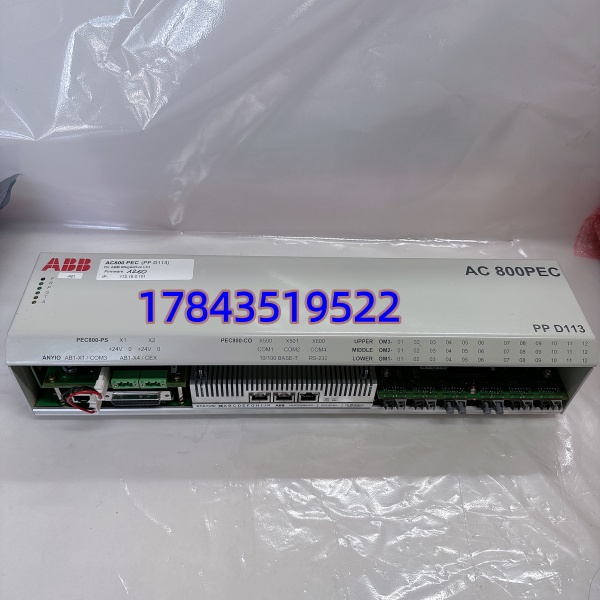

· 型号：PPD113B03-26-100110
· 品牌：ABB
· 系列：AC 800PEC — PP D113（PPD113B03 变体）
规格参数
- 产品型号：PPD113B03-26-100110
- 订货号（Article No.）：3BHE023584R2634
- 适用系统：ABB AC 800PEC 平台 — UNITROL 6000 静态励磁、ACS 6000/8000 中压变频、HVDC、SVC/STATCOM
- 模块类型：高性能控制器/处理器单元（Controller Unit），含 FPGA 协处理
- CPU：PowerPC 750FX RISC，~600 MHz（部分资料标 750 MHz），64位 IEEE 浮点单元（FPU）
- FPGA：集成用户可编程逻辑，用于超快 I/O 处理、PWM 波形生成、硬件保护（典型任务周期可低至 25μs～100μs）
- 内存：SDRAM（程序/数据运行时）+ Flash（参数/故障录波存储），具体容量以原厂手册为准（常见 64MB SDRAM / 16MB Flash 级别）
- 供电：24 V DC（典型范围 18–32 V DC），功耗约 15–22 W，建议双路冗余供电
- 通信接口：2× Ethernet（RJ45，Modbus TCP / IEC 61850 可选），2× RS-232/485，CEX-Bus，AnyIO 光纤链路（最多 6 槽位光纤模块，连接 I/O 及功率接口）
- I/O 连接：通过光纤 AnyIO 扩展 S800 I/O 或专用功率接口板（IGCT/IGBT 驱动光纤）
- 控制周期：快速任务（Fast Task）最小 25 μs～100 μs，慢速任务（Sequence/Supervision）1 ms 级
- 安装方式：AC 800PEC 专用机架/导轨，背板连接，需注意静电防护（ESD 敏感）
- 工作环境：0℃～+55℃（运行），-40℃～+85℃（存储），5%～95% RH 无凝露
- 认证：CE、UL、RoHS，符合 IEC 61131-2/ IEC 61800系列
产品介绍
PPD113B03-26-100110（3BHE023584R2634）是 ABB AC 800PEC 家族的 PP D113 系列主控模块，不是普通 AC 800M I/O 卡。它专用于需要微秒级响应的电力电子应用——UNITROL 6000 励磁系统用它跑 AVR+PSS+励磁限制，ACS 6000 中压传动用它做矢量控制与 PWM 调度。CPU 负责上层逻辑与通讯，FPGA 硬实时处理高速采样和脉冲生成，两者分工保证控制无抖动。
坦白讲，这块板子是励磁柜或变频柜的”大脑”，一旦挂掉直接导致机组解列或传动停机。新项目现在多用更新的 PPD113 或 PP Cxxx 变体，老 UNITROL 6000 还在大量服役，市面流通以 NOS（全新库存）和测试合格拆机件为主。有一点要注意：后缀”-26-100110″代表特定硬件版本/固件代次，换件时必须核对与原工程备份的兼容性，不同 Bxx 后缀固件可能不互通。
应用场景与行业案例
我在现场碰到最头疼的就是励磁柜报”Controller Communication Lost”，查半天是 PPD113 模块内部电源纹波超标反复复位——老柜子 24V 电源老化，模块看似 RUN 灯亮但 FPGA 已挂。换了一块同版本 PPD113B03-26-100110 后恢复正常。这种模块解决的痛点是：普通 PLC 扫描周期 ms 级太慢，励磁和高压变频要求 μs 级闭环，且要光纤隔离高电压功率部分防 EMI，普通 DI/DO 卡扛不住。
典型场景：
- 火电厂/水电厂 UNITROL 6000 静态励磁——PPD113 作 AVR 主控，执行电压调节、PSS、过/欠励限制，非它不可因算法与光纤功率接口绑定。
- 冶金大型轧机传动（ACS 6000）——中压变频器主控制器，协调 IGCT 功率单元与柜内 I/O，处理矢量控制及故障录波。
- HVDC 换流站 / SVC STATCOM——高速闭环控制与电网同步算法，通过光纤 AnyIO 连接测量单元。
- 铝电解整流 / 风电变流器——多模块冗余配置，承担直流电流调节与电网侧控制。
真实案例：
西南某 2×300MW 自备电厂，夜班 #1 机 UNITROL 6000 励磁系统突然”AVR Fault”，无法自动建压，紧急切手动励磁维持运行。查 CEX-BUS 通讯正常但 PPD113 RUN 灯闪烁异常，读日志报内部 RAM ECC Error——该模块投运 13 年未更换。库房找到一块测试 OK 的 PPD113B03-26-100110（3BHE023584R2634，同固件版本匹配），先备份原 AVR 参数文件（Unitrol / PCM600），断电戴 ESD 手环拔出旧板插入新板，上电加载参数文件，无需重新整定 PID，20 分钟内恢复自动励磁，机组顺利并网。老师傅原话：”励磁主控板不像 AI/AO 卡随便替代，柜子里永远留一块同版本备件。”
