描述
产品详情

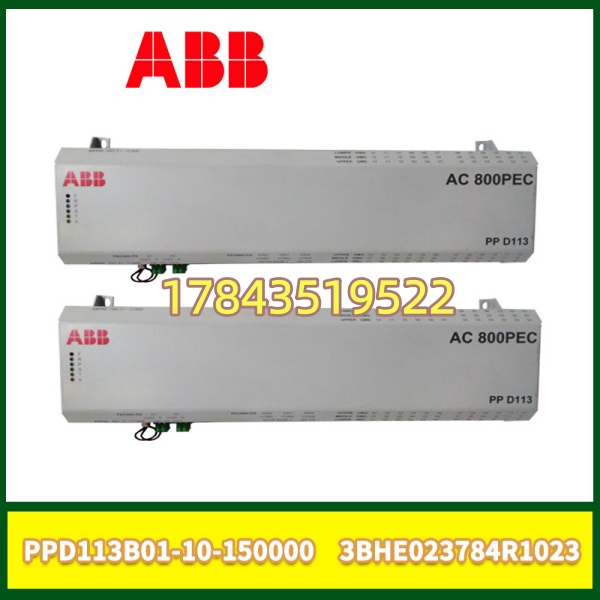

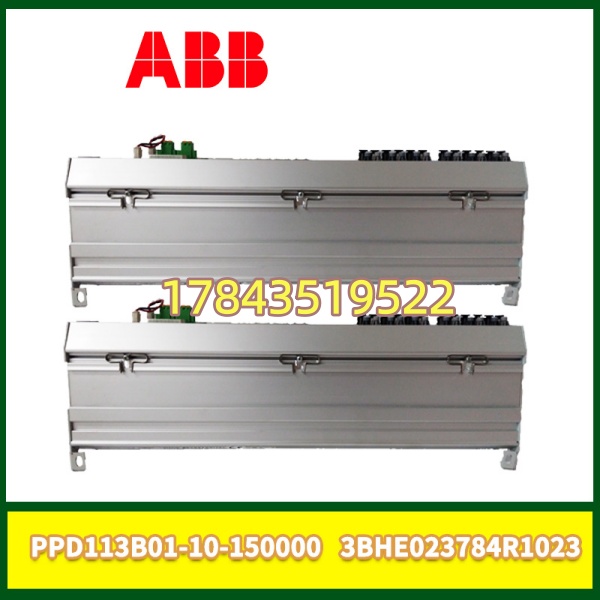

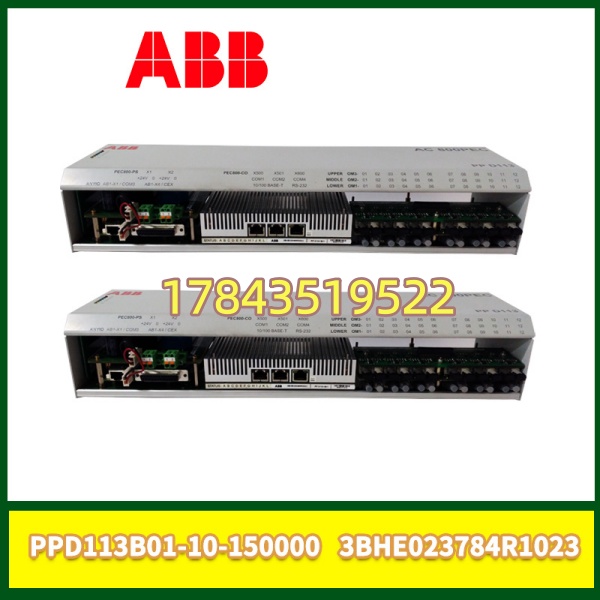

· 型号：PPD113B01-10-150000（3BHE023784R1023）
· 品牌：ABB
· 系列：PPD113 — AC 800PEC / UNITROL 5000 / PEC800 励磁系统 PSR（Power System Regulator）Module
规格参数
- 完整订货号：3BHE023784R1023，硬件标识 PPD113 B01-10-150000（B01=版本，10=固件族，150000=配置代码，以原厂铭牌为准）
- 模块类型：励磁控制处理器 / AVR调节器模块（PSR — Power System Regulator），用于ABB UNITROL 5000 / AC 800PEC / PEC800 励磁系统
- 适用系统：同步发电机自并励/他励静态励磁、大型同步电机磁场控制（ABB PEC800平台）
- 处理器：32位工业RISC，专为快速闭环控制优化
- 存储器：16MB RAM（运行数据/中间量）+ 8MB Flash（应用程序/参数/事件日志/录波），非易失存储保留定值
- 控制周期：电压/电流闭环PID及限制算法 ≤1ms；I/O刷新及触发脉冲更新典型 50～100μs
- 模拟量接口（经端子或配套模块）：AI 8路（0/4–20mA、0–10V、PT/CT比例软件设定）、AO 4路（4–20mA、0–10V）
- 数字量接口：DI 16路隔离（24V DC，含起励令/灭磁/通道切换等硬接线命令）、DO 8路继电器（报警/跳闸/通道正常）＋专用触发/限制继电器
- 触发输出：PWM/脉冲列输出至可控硅门极驱动板（常与GVC736CE101等驱动板配合），支持6脉波/12脉波全控桥
- 电流测量：支持ABB FOCS（Fiber Optic Current Sensor）光纤罗氏线圈直接输入，无接触测量转子电流，抗干扰强
- 通信接口：RS-485（Modbus RTU 与DCS通信）、可选Ethernet（Modbus TCP / ABB私有协议）、本地USB/RS-232用于组态下载与诊断
- 辅助电源：100–240V AC（50/60Hz）或 110–250V DC（依具体后缀配置，B01系列常见宽压输入），功耗 ≤20W
- 状态指示：前面板LED — RUN、STOP、ERROR、CHANNEL ACTIVE、FOCS LINK、COM；4位字母数字显示（部分版本）
- 安装：专用励磁机架/导轨安装（非ControlLogix/S800插槽），前后面板有锁紧杆
- 工作环境：-25～+55℃（运行，部分宽温版-40～+70℃需核对），5～95% RH非凝露，IEC 60255/ IEC 61800-5-1
- 认证：UL、CE、DNV/GL（部分版本）、符合IEEE 421.5AVR模型标准
产品介绍
PPD113B01是ABB UNITROL 5000 / PEC800励磁系统里的”大脑”——它不是PLC I/O，而是一块固化了AVR（自动电压调节）、PSS（电力系统稳定器）、励磁电流/电压限制、V/Hz限制、起励/灭磁顺序控制等专用功能块的调节器模块。它接收发电机PT二次电压、CT二次电流，也可经FOCS光纤直接采转子电流，实时计算可控硅触发角送出门极驱动板控制三相/单相全控桥。
和通用控制器比，它优势在微秒级控制周期和针对励磁的特殊保护逻辑（强励限制、过励延时、低励限制等）已预置且通过型式试验。坦白讲这卡现场极少坏，坏大多是电容老化Watchdog复位或Flash丢参数。备件建议提前写入同版固件并Restore参数冷备，别等跳机现场灌——老励磁系统组态软件（如ABB Excitation Engineering Tool / PCM600 Excitation Option）版本匹配是坑。
应用场景与行业案例
痛点切入：
运行十二年机组某次小修后励磁系统报”Regulator Self Test Fail”不复位，查PPD113前面板ERR常红，Reload参数无效——疑似板上NVRAM或Flash控制器故障。无备件只能切手动励磁短时运行，威胁并网稳定。这种关头有块同版拆机件插上Restore .exc文件恢复，比等原厂发货救急得多。
典型场景：
- 火力/燃气电厂 — 汽轮发电机UNITROL 5000自并励励磁，PPD113作主调节器（或主/备双PSR冗余配置）
- 水力发电 — 同步发电机静止可控硅励磁，需高动态响应及强励倍数计算，非它不可因为内建PSS模型
- 大型同步电动机 — 矿山球磨机/压缩机同步电机磁场绕组励磁控制（ABB PEC800驱动包）
- 工业透平 — 自备电厂燃气轮机同轴励磁，PPD113通过FOCS测转子电流避免CT饱和误差
真实案例：
西南某水电站#1机（UNITROL 5000，PPD113B01主备双PSR），运行第十一年汛期巡检发现备机PPD113 ERR灯偶闪但主机正常。为防万一申请备件，到货后先在同型号下线测试架上升级固件至与原机一致（v3.x），用Excitation Engineering Tool导入备份 .exc 参数文件校验I/O映射。封存冷备。两年后主机PSR因Flash坏真正故障，备件上电→Load Param→设为Active→切换主备→正常运行。工程师感慨：”励磁卡敢裸奔没备件是赌命，这玩意儿停机一小时损失六位数。”有一点要注意——换新模块必须核对PT/CT变比、强励倍数、PSS参数与原设定一致，出厂默认值是危险值绝对不能直接投自动。
常见问题解答 (FAQ)
不建议。励磁调节器是单点关键设备，拔主控PSR会丢失AVR→励磁转手动或跳闸（依机组保护配置）。正确流程：切至备用PSR（如双PSR配置）→确认主机PSR退出→断电更换→上电→Load参数→核对→重新投自动/设主用。单PSR系统须解列发电机操作。
B01/B02/B03通常是硬件版本或I/O配置差异（如模拟量点数、FOCS版本支持）。同代B版大多可互换但需确认：①固件版本兼容你的Exciter Engineering Tool工程文件（高版工程不向下兼容），②FOCS接口类型匹配（早期FOCS需特定硬件）。换前拍照记录旧板正面标签完整型号。
Q3：停产了吗？替代方案？
UNITROL 5000 仍属ABB现役服务件（以Product Lifecycle查为准，部分地区Last Time Buy公告需关注），新大型机趋向UNITROL 6800（PPD512等）。存量维护可用原厂修复件或拆机测试件——整机升级需重新做型式试验代价高，一般只换模块。
Q4：程序/参数会丢吗？换模块注意事项？
应用存Flash+NVRAM，新空模块无参数。更换前必须用ABB Excitation Engineering Tool或对应版PCM600(Excitation Option)备份 .exc工程文件及参数集(.par/.cfg)。换新后先Load参数→核对PT/CT变比/强励限制→模拟检查（不触发可控硅）→再正式投运。严禁直接用出厂默认值投自动！
Q5：如何鉴别拆机件好坏/翻新？
看序列号激光蚀刻清晰度（翻新常模糊重印）；检查电解电容无鼓包漏液（老件最常见）；上机架后PWR/RUN绿灯，STOP可由键控，ERROR灭——接FOCS光纤（或模拟）后FOCS LINK应亮/闪。要求卖家提供上机自诊断通过截图及固件版本画面。
