产品详情

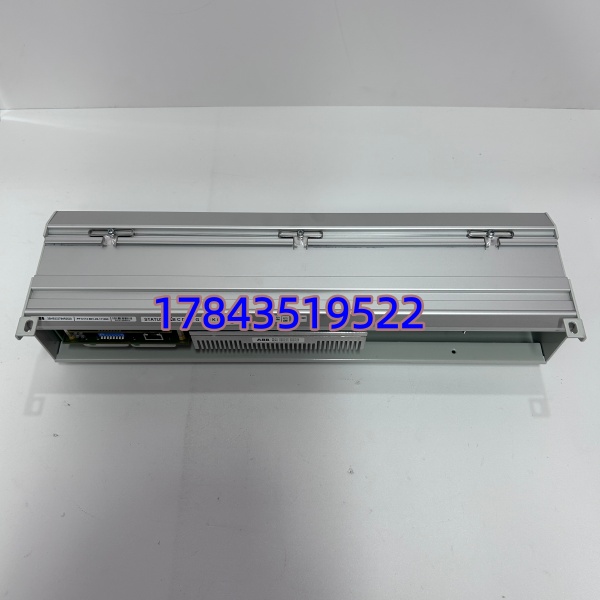

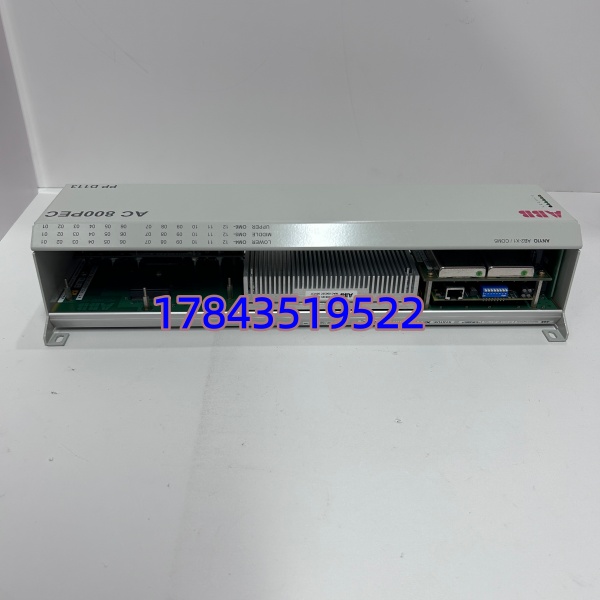

· 型号：PPD113B01-25-111000（3BHE023784R2530）
· 品牌：ABB
· 系列：PPD113 — ACS6000 中压传动 / 专用工业驱动控制处理器模块
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PPD113B01-25-111000（Ordering Designation），ABB Material No. 3BHE023784R2530 |
| 适用系统 | ABB ACS6000 中压传动（IGCT/IGBT 整流及逆变单元）、部分 Compact 800 / AC 800M 衍生柜内控制器 |
| 模块类型 | 传动控制柜中央处理/通信模块（Control & Interface Processor） |
| 微处理器 | 32-bit RISC embedded processor（依原厂 Datasheet，PPD113 系列变体） |
| 非易失存储 | 板载 Flash / FeRAM 保存参数集（Typical 4～8 MB 应用 + 参数区） |
| 易失内存 | SDRAM 用于运行时（依变体 16～64 MB） |
| 现场总线接口 | 标配 1×Profibus DP-V1 Slave（9.6k～12Mbps，Sub-D 9pin）或 RS-485 Modbus RTU；可选 2nd port 依硬件版本 |
| 控制周期 | 典型矢量控制周期 250μs～1ms（依功率单元拓扑与软件库） |
| 供电要求 | 通过机架背板由驱动柜 24VDC 控制电源模块（CDP 或 CU 内 PSU）提供 |

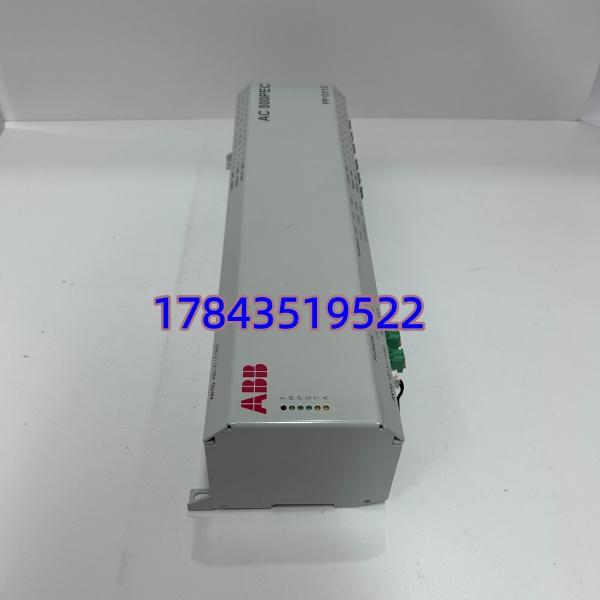

| 状态指示 | 前面板 LED：PWR（电源）、RUN/STOP、COM（总线活动）、ERR（故障）、APP（应用装载） |
| 固件版本 | 本件标记 “-25-111000″（须与现网传动软件版本兼容——严格来说换板需确认 DriveWare / ACS6000 SW Rev 支持此 FW 基线） |
| 配置/调试 | 通过 DriveWindow / Drive Composer 或 ABB Control Builder（依系统），参数上装/下装在线上完成 |
| 工作温度 | 0℃～+55℃（柜内 IEC 60721-3-3 Class 3K3），存储 -40℃～+85℃ |
| 相对湿度 | 5%～95% RH（无凝露） |
| 安装方式 | 插入 ACS6000 控制柜指定 CPU 槽位（通常 CDU / RCU 机架左侧），通过背板与功率单元 I/O 及光纤触发板通信 |
| 物理尺寸/重量 | 约 233×160×40 mm（Eurocard 6U 变体），≈0.5～0.7 kg（含屏蔽罩） |
| 认证 | CE、UL、cUL、DNV/GL（依具体应用变体） |
产品介绍
在某个钢厂 ACS6000 中压轧机主传改造碰过——原 PPD113B01 报”Application CRC Error → Default Param Load”，查是板载 FeRAM 写磨损（18 年运行小时 >13 万），参数还能从 DriveWindow 上装但板子不定期重启。换新 PPD113B01-25-111000（同 3BHE023784R2530）后先从上位机上装原参数集（.dwo/.par 文件），RUN LED 常亮正常。这块板是 ACS6000 传动”大脑”，上承 DCS/PLC 的转速转矩指令下接光纤触发 IGCT 功率单元，一旦挂掉传动跳闸连带主机停机。严格来说它——换新板若 FW 版本低于工程要求可能启不了应用，高于要求通常向下兼容但初次启动会提示 Confirm Parameter Set 迁移。换板前拍照记录旧板 DIP 开关（若有）及确认参数备份已完成（这是头号教训——没备份参数重调励磁/弱磁曲线够喝一壶）。
备件经理视角：ABB 对 PPD113 系列部分 Rev 已进入 EOL/LTB 窗口，新件渠道收窄市面靠 NOS 和测过拆机件。它是单点——传动柜通常单 CPU 无热备（控制柜可 1+1 但少见），故障 = 停机。建议按 ABC-C 类每套同类 装置全厂集中备 1 块经同 FW 版验证冷备件，多台同型机集中囤 1～2 块；新项目尽量统一所有 PPD113 FW Rev 避免版本地狱。
应用场景与库存策略
中压传动 PPD113 故障→ 报”Control Unit Failure”直接跳传动→连铸/热轧/风机主电机停机，单次非计划停机损失在冶金/矿山常以十万人民币计。
- （矢量控制 SIL 应用）→ 非它不向下兼容老 PPD112 → 建议全厂同类传动装置集中备 1 块冷备件（同 FW Rev -25-111000 或确认兼容新版），多台同型机共享 1～2 块
- （高温高湿加速板载电解老化）→ 建议结合大修做前面板 LED 状态存档、确认参数备份完整性（.par + .dwo 双份）
- （若计划 3～5 年不升代 ACS6080）→ 借 Last-Time-Buy 窗口囤货；新项目评估向 ABB ACS6080 (IGCT Gen-5) 迁移时可不再采购 PPD113 系列
- MRO 采购避坑 → 必须注明完整 P/N “PPD113B01-25-111000” 及 Material No. 3BHE023784R2530；要求附：①清晰 SN＋FW 标记照片 ②目检背板金手指无氧化、电解无鼓包 ③DriveWindow 或等效台上电读 Board ID + Flash 可读写测试记录
真实案例：华北某 1780 热连轧 F1～F7 主传 ，秋检后 F4 报” Application Not Loaded → Drive Trip on Start”，仪电算参数丢失——原是更换 PPD113B01（旧件硬件故障）后未做参数下装且旧备份文件版本偏老。幸亏上次大修按我建议留了 NOS -25-111000（同 Rev）及最新 .par 文件双重备份，重新通过 DriveWindow 下装→校弱磁曲线→试车 OK 未影响当班生产。若等调货（MRO 代理报 4～6 周欧洲调拨）加上重新整定电机模型得停轧半天，影响产量 ~800 吨。
