产品详情

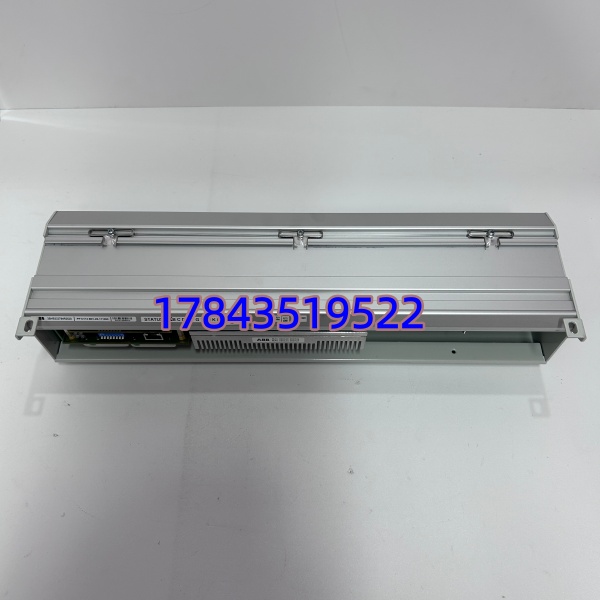

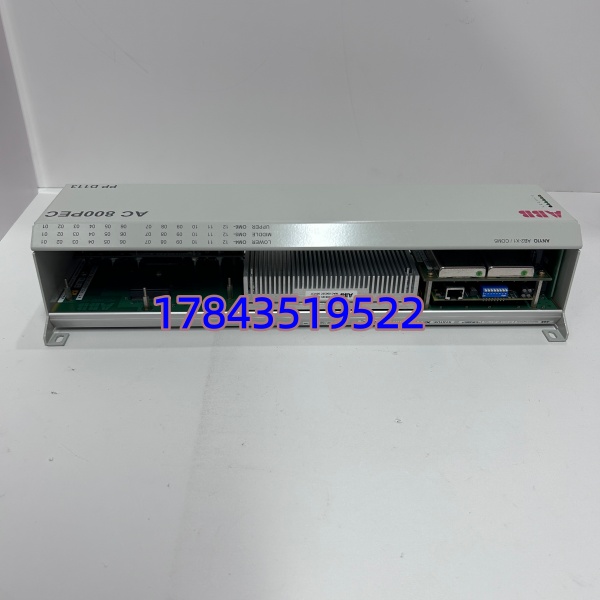

· 型号：PPD113B01-25-111000（3BHE023784R2530）
· 品牌：ABB
· 系列：AC 800PEC / PEC 800（ACS 6000 / PCS 6000 / Wind PV Converter Control Platform）
规格参数
- 模块类型：AC 800PEC Processor Board / CPU Module（PPD113 B01 series）
- ABB 订货/物料号：3BHE023784R2530，硬件版本标记 B01-25-111000（表示 Base版 + 特定固件/Option Code）
- 适用系统：ABB ACS 6000 中压交流传动、PCS 6000 HVDC Light / STATCOM、大型风电变流器（早期 PEC 平台）
- 处理器：32-bit RISC 工业处理器（典型 400–533 MHz，依 sub-rev），硬件浮点单元
- 用户内存：SDRAM 128 MB（程序运行），非易失 Flash 64 MB（项目+参数+历史事件缓存）
- 最小控制周期：典型 50 μs（功率单元控制任务），慢任务 1–10 ms 可配
- 控制算法支持：Direct Torque Control (DTC)、Field Oriented Control (FOC)、PWM 生成与死区补偿（固件依赖）
- 通信接口：背板高速总线连 I/O 及 IGCT 驱动接口；2× 10/100 Mbps Ethernet（CEX bus，支持 Modbus TCP / ABB 专有 / OPC UA 部分固件）；多路光纤端口（与功率单元同步/通信，LC fiber 1300nm 62.5/125μm）
- I/O 扩展：通过 AC 800PEC I/O 模块（PPXxxx 系列）或背板连接 S500 AI/AO/DI/DO
- 冗余支持：可配冗余 CPU 对（Primary/Backup）需专用同步电缆与冗余背板电源
- 供电方式：由控制柜背板/专用电源模块供 24 V DC（±10%），典型功耗 15–22 W

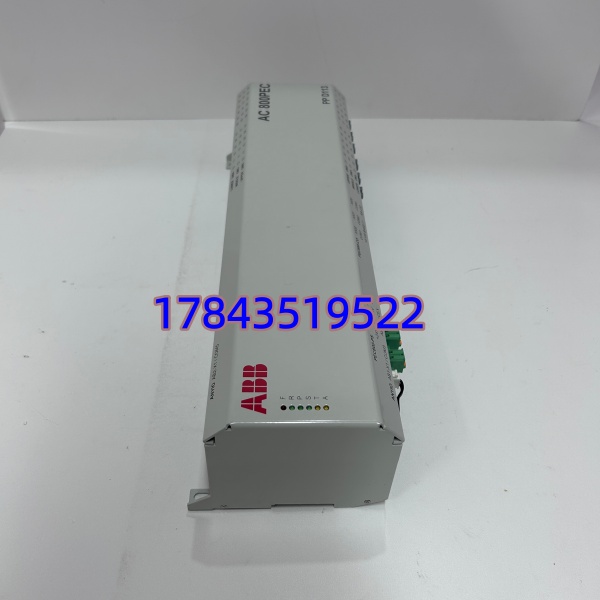

- 状态指示：前端多枚 LED（PWR / RUN / ERR / COM / Fiber Link / BAT），便于快速排障
- 电池备份：板载或外接 3.6V 锂电池（保持 NVRAM 参数，建议 5 年一换）
- 安装方式：插入 AC 800PEC 控制柜专用机架槽位或 DIN 导轨配底座（与 IGCT 驱动接口板如 GVC714A101 分属不同槽位）
- 工作环境：0℃～+55℃（控制柜内），5%–95% RH 无凝露；存储 -40℃～+85℃
- 认证：CE / UL / cUL / DNV（部分版本船用），符合 IEC 61800-3EMC
- 物理尺寸/重量：约 标准 PEC 机架板卡 6U Eurocard（233×160mm）/ ≈0.6–0.9 kg
严格来说 PPD113B01-25-111000（3BHE023784R2530）与早期 PPD113Axx / PPD512 在背板引脚与固件结构上不同——不可跨代互换。同代不同 Option Code（如 -111000 vs -110000）内存/固件 feature 可能有别，替换时优先找完全相同 3BHE023784R2530 完整物料号；Control Builder for PEC (CB PEC) 工程文件 CPU Type 需匹配，换板后需 Download 应用项目或从 CompactFlash/非易失存储引导，以 ABB AC 800PEC Hardware Manual为准。另外它和之前写的 3BHE024415R0101(GVC714A101+IGCT) 是同一 ACS6000 系统的不同层级——PPD113 是”大脑”，GVC714A101+IGCT 是”神经+肌肉”，二者建议成套建安全库存。
产品介绍
现场实测发现——某铝厂整流机组 ACS6000 控制柜 PPD113 运行第 11 年偶尔出现”Watchdog Reset — Auto Recover”，查为板载 SDRAM 某 bank 间歇性 ECC 不可纠（热循环致 BGA 焊点微裂纹），换新后稳定。PPD113B01 就是 ACS6000 / PCS6000 的”大脑”：它跑 DTC 矢量算法、发 PWM 模式给 IGCT 驱动（via fiber）、采集直流侧电压电流做闭环——不像 DCS CPU 可以随便停机，这台一挂整条传动/变流链路掉电封锁脉冲（通常 <200ms 进入 Blocking 状态），连续工艺装置要么局部停车要么降负荷。
从库存经理角度说句实话：AC 800PEC 早期 PPD113 系列 ABB 部分地区已 Limited / PCN 转入 EOL 窗口，原厂新件交期 10–20 周起，市面 NOS 与认证翻新并存。它是装置 A 类 Top 关键件——单 CPU 配置每柜必备 ≥1 件冷备（Buffer Stock），冗余配置按全厂 N+1 合并池；若确认无升级计划（如迁 AC800PECr2 或新代驱动）且装置寿命 > 5–8 年关注 Last-Time-Buy——注意 PPD113 与 IGCT 驱动板(GVC714A101)、功率栈(5SHX1006H0003) 最好成套做兼容测试再分别入库。
应用场景与库存策略
PPD113 CPU 故障 = 中压传动/变流器脉冲封锁 → 整线停产（轧机/电解/风电脱网）。某冶金厂曾因无备件等空运 6 周，热连轧降速运行损失七位数。此板非通用 PLC CPU 可替，必须原厂 同物料号。
- 冶金/铝电解 ACS6000 整流/传动控制柜（单 CPU）：建议每面控制柜备 1 件冷备件密封存放，标签注明完整物料号 3BHE023784R2530 及固件兼容版；多套同型装置 N+1 合并备件池。
- PCS6000 HVDC / STATCOM / 大型风电变流器控制柜（常冗余配）：按全厂 N+1 谈供应商寄售代管降资金占用；更换时注意两片 CPU 固件版本须一致方可冗余同步。
- 混用 PPD113B01 不同 Option（-111000 / -110000 / -101000 等）：背板兼容但 Flash 特征与 license key 可能不同——工程文件如含特定 Option Enable 需用对应版，优先找与原机完全相同 3BHE023784R2530，跨 Option 替入可能报”License / Feature Mismatch”。
- 停产过渡期提示：登录 MyABB 查 PCN，若确认 EOL 且无迁移计划按剩余寿命(10~15年)×年失效率(约 0.3%~0.5%)×安全系数 2 做 Last-Time-Buy——优先找带原厂标签 NOS 或 ABB Certified Refurbished，到货需上电自检读 Flash 完整性+与 IGCT 驱动板做光纤链路测试。
真实案例：西北某 350MW 铝电解整流机组 ACS6000，大修后试车第 2 天控制柜报” Watchdog — Resetting”，频次渐增至数分钟一次无法稳定运行。拆下 （板龄 13 年）外观无异常但 BGA 返修历史痕迹暗示热循环疲劳，库房按建议备了一件 3BHE023784R2530 NOS 冷备（同 Option），断电拔旧→插新→从工程师站 Download 应用项目（或从 CF 卡引导）→冷启动→光纤链路 Align OK → 运行正常，全程 40 分钟未影响电解系列。若等调货代理报 8 周，整流柜脉冲封锁→电解系列被迫降负荷→日损失估超百万——事后将 PPD113B01+GVC714A101+5SHX1006H0003 IGCT 列入 ABC-A，强制每套 ACS6000 控制柜 1 件 冷备并两年做一次上电引导测试（确认 Battery OK + Flash Read）。
