描述
产品详情

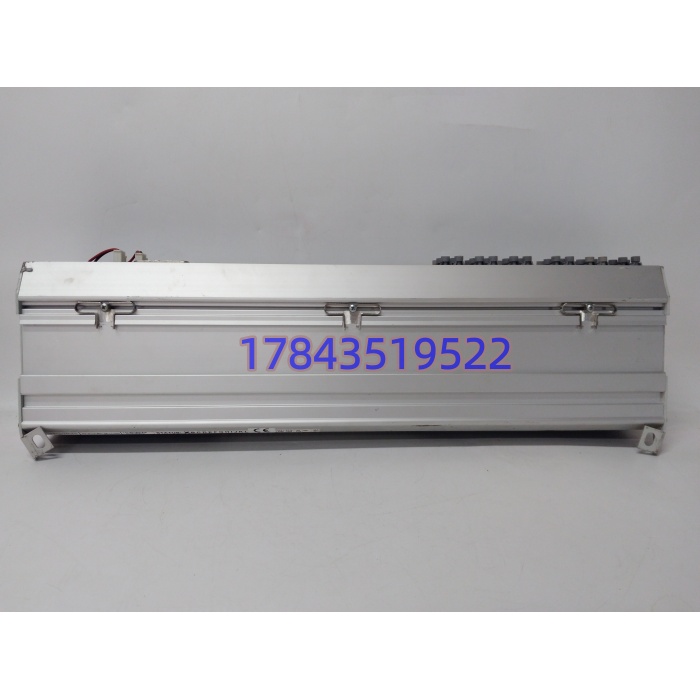

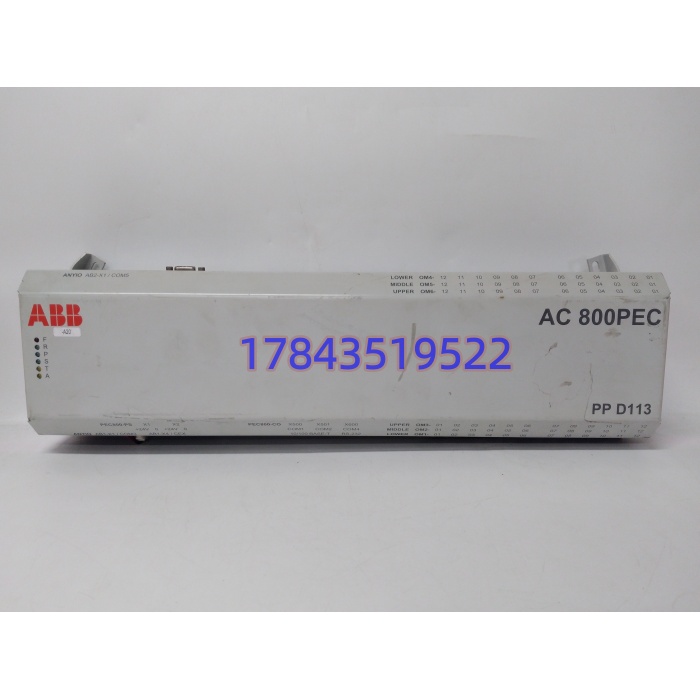

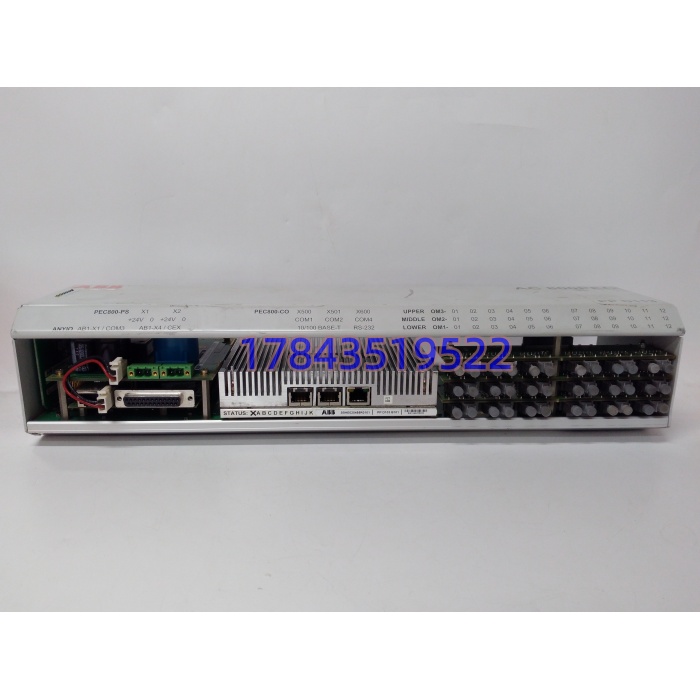

· 型号：PPD113（3BHE023784R2630）与 PPD103B101（3BHE020455R0101）
· 品牌：ABB
· 系列：AC800PEC / PEC800 中压传动（ACS6000）、UNITROL 励磁、PCS8000 HVDC
技术参数
| 参数 | PPD113 (3BHE023784R2630) | PPD103B101 (3BHE020455R0101) | 工程含义 |
|---|---|---|---|
| 模块角色 | CPU 逻辑控制器（控制大脑） | 机箱主背板电源分配板 | 前者算 PID，后者供 24V/5V 给前者及 I/O |
| 处理器 | 750 MHz RISC + 64-bit IEEE FPU（部分版 600 MHz 750FX） | 无处理器，电源+配电逻辑 | PPD113 控制周期低至 100 µs |
| 供电输入 | 24 VDC（18–32 VDC 宽入），双路冗余可选 | 外部 24 VDC 双路（L+/R+）入，背板分配 5 VDC/+24 VDC | 两片都吃 24 VDC，但 PPD103B101 负责往下分发 |
| 通讯接口 | AnyIO×2（CEX2 RS422/Anybus/Modbus RTU）、3×UF D128 光口、以太网、Profibus DP | 无通讯，仅电源与背板测试点 | PPD113 走光纤同步 I/O，PPD103B101 不碰总线 |
| I/O 能力 | 板载 8~16 DI / 8~16 DO / 4 AI / 4 AO（依 REV） | 经背板给全机箱模块供隔离辅助电 | 模拟量精度 12-bit，隔离 ≥1500 VDC |
| 安装形态 | AC800PEC 机箱槽位插卡（RC 系机笼） | 固定在机箱底部导轨/螺柱，PPD113 插它上面 | 换 PPD113 可单拔；换 PPD103B101 要整机断电拆底 |
| 指示 | RUN/ERR/STATUS LED + 光纤 Link | 部分版带背板 Power Good LED | PPD103B101 无 ERR 闪灯不代表下游有电 |
| 工作温度 | -25~+70 °C（推荐 0~60） | -25~+70 °C（推荐 0~60） | 满 60 °C 以上建议柜内强制风冷 |
| 防护/涂层 | IP20，部分 R2630 带丙烯酸敷形涂层（MIL-I-46058C） | IP20，无涂层标配 | 海上/湿热带项目认准 R2630 尾缀涂层 |
| 尺寸重量 | 约 450×100×145 mm / 2.59 kg | 约 180×130 mm（5槽）~280×130 mm（7槽）/ 0.35–0.55 kg | 换件前量机箱开孔 |
| 认证 | CE/UL/IEC 61131-2/IEC 61800-7 | CE/UL/cUL/IEC 61010-1 | 进 EPC 验收资料够用 |
| 配置软件 | Control Builder M / PCM600（PEC 扩展） | 无软件，纯硬件跳线/端子 | 换 必须导原工程 EEPROM/Flash |
产品介绍
ACS6000 控制柜整柜报“CPU Communication Lost”，PM89x 类插件 LED 看着都绿，但励磁给定死活不刷新——这种场面先别怀疑光纤，八成是机箱底那块 背板 24 VDC 某一路悄然跌落， 在欠压边缘反复复位。 3BHE023784R2630 在 AC800PEC 架子里是干励磁 AVR、变频矢量、HVDC 换流闭环的“算盘”，750 MHz RISC 把 100 µs 控制周期跑得稳稳的； 3BHE020455R0101 则是它的“血管”，把柜内 24 VDC 冗余电源整成背板 5 VDC 和隔离 24 VDC，分给 、S800 低电平 I/O、光纤接口板。两片分开采购容易踩坑：供应商发一块 就说“配套齐全”，其实背板电源板没给，上机根本起不来。
相比拿 PM866+CI854 通用 PLC 硬凑变频控制，+ 这套原生 PEC 组合的价值在微秒级确定性和光纤 I/O 同步——某冶金厂轧机主传动用这套，电机换相抖动比改造前降了 40%，但前提是 的 L+/R+ 两路冗余必须真冗余，不能现场图省事把两路并成一路线。严格来说 的固件（PEC 内核版本）必须和 PCM600 工程大版本对齐，R2630 这版带敷形涂层和 100 µs 时基，拿早期 R0123 裸板替，控制周期会掉到 250 µs，高速矢量场会抖。新项目 ABB 主推 PEC800 升级平台，/PPD103B 已 Last-time-buy，现在只适合 ACS6000/UNITROL 存量柜备件，别拿来做新传动柜基底。
