描述
产品详情
· 型号：PPD113（AC 800M / Freelance 800F 系统电源模块，常见完整号 PS431 或 PS432 系列如 3BSE018173R1 等，PPD113 是工程询价写法）；PPD103B101（ABB Freelance 800F 控制器 PM891/PM803F 或 AC 800M PM86x 早期物料引用，完整号如 3BDH000032R1 PM891）
· 品牌：ABB（Process Automation）
· 系列：ABB AC 800M / Freelance 800F DCS
规格参数（PPD113 电源 + PPD103B101 控制器说明）
- PPD113 — AC 800M / Freelance 800F Rack Power Supply Module（PS431/PS432 类）
- 输入电压：100–240 V AC（47–63 Hz）auto-range，部分版本支持 125 V DC（依完整型号后缀）
- 输出：背板 +5 V DC（典型 10 A 连续，依型号 7.5A/10A/14A 三档），+24 V DC（典型 3 A 供本地 I/O 励磁参考）
- 冗余：支持双电源模块 N+1 并联均流（二极管 OR-ing），无外部跨接电缆
- 保护：输入过/欠压、输出过流/短路、过温保护、风扇故障检测（强冷版）
- 状态指示：INPUT OK、OUTPUT OK（或 PWR / FAIL LED）
- 安装槽位：AC 800M 机架（MB510 / MB520）左侧专用电源槽（1–2 槽）
- 功耗：自身 ≤ 25 W（依负载），典型满配机架总功耗由 CPU+I/O 决定
- 三防涂层：部分后缀带 C（Conformal Coating）适用于海洋/腐蚀环境

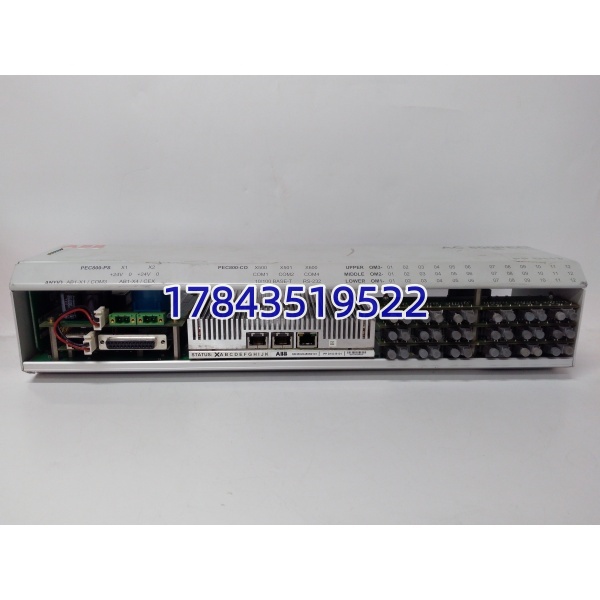

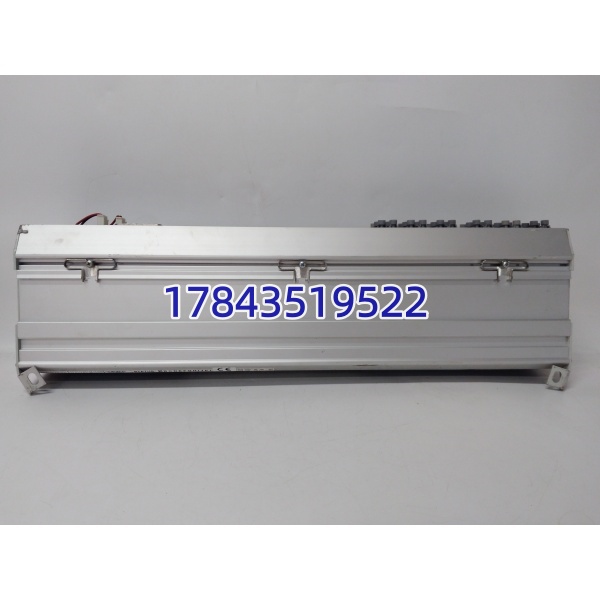

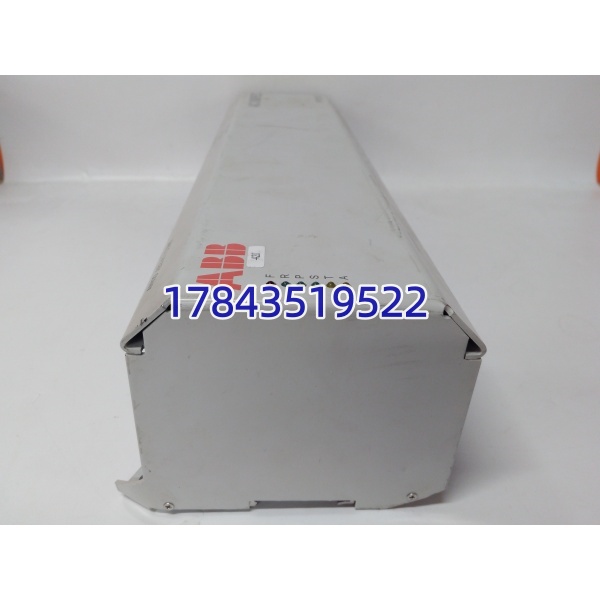

- PPD103B101 — Freelance 800F PM891 / PM803F 或 AC 800M PM86x Controller（早期物料写法）
- 典型对应：Freelance 800F → PM891（3BDH000032R1）或 PM803F（3BDH000033R1）；AC 800M → PM861/PM864/PM865（依具体项目）
- 处理器：32-bit RISC / x86 嵌入式，程序执行周期 10–100 ms 可调（任务类划分）
- 内存：程序/数据 RAM 512 MB～1 GB（依型号），非易失 Flash 存储工程+历史
- 通信接口：板载 2× 10/100Base-TX Ethernet（CN1/CN2，支持冗余环网或分离 plant / service 网）；可选 Profibus DP（需 CI627A/CI854A）、Modbus RTU（串口）
- 扩展：SD 卡插槽（程序备份/恢复）、电池备份插座（保持 RETAIN 变量，电池型号 CR2032 或专用 3.6V Li-SOCl₂ 依版本）
- 背板供电：由 PPD113（或 PS43x）通过机架背板提供 +5V/+24V，典型功耗 8–15 W
- 状态指示：RUN、ERROR、I/O、COM、BAT（电池低）LED
- 工程软件：Control Builder M Professional（AC 800M）或 Control Builder F（Freelance 800F）
- 安全：可选 SIL 2（IEC 61508）认证版本；支持用户权限分级、代码签名校验
- 3BHE020455R0101 / 3BHE023784R2630 说明：此二号为 ABB 传动（ACS800/AC9000 IGCT 驱动）控制板/接口板物料，非 AC 800M DCS 模块。若您实际要查的是驱动侧备件请告知，可单独出文案；DCS 系统备件以 PPD113+PPD103B101（对应 PS43x + PM891/PM86x）为准。
产品介绍
这套是 ABB 中大型 DCS 的核心——（实质 PS431/PS432 电源）把厂用电转成机架背板所需 5V/24V，双模块可冗余并机；PPD103B101 对应 Freelance 800F PM891 或 AC 800M PM86x 控制器，跑控制策略、扫描 I/O、处理通信，是工艺控制的大脑。跟 PLC 不同，AC 800M/Freelance 控制器与 I/O 分离——CPU 故障不影响现场执行器保持最后值（视程序 Fallback 设置），但电源故障会全机架失电。
坦白讲现场 80% “控制器离线”我先查 输出电压——老电源电容老化后 5V 带载跌落，CPU 反复重启或进入 Fault 状。换电源前量输出端纹波和带载压降能省冤枉活。CPU 模块故障率低但电池耗尽会导致 RETAIN 变量丢失（下次冷启工艺参数归零），建议定期更换电池并做项目文件备份。
应用场景与行业案例
最头疼的是：装置大修后送电，AC 800M 机架 RUN 灯不亮，查是 输入端子上端空开忘合——其次是老电源电容鼓包致 5V 带载掉到 4.78V，CPU 报”Power Quality Warning”后进入保护。我习惯备件柜常留一块测过 和一块同型号 CPU。
典型场景：
- 炼油/石化装置过程控制：（ 对应）+ 装 Freelance 800F 本地机架，控制反应釜温度/压力/流量回路，连接 800F S800 I/O 及第三方 Modbus TCP 设备。
- 火电厂辅网（化水/输煤/除灰）：AC 800M PM864 + PS432 电源，通过 CI854A Profibus DP 带 ET200M 或 S800 I/O，Ethernet 上 Plant Network。
- 造纸/浆线蒸煮工段：冗余 CPU 配置双 电源，控制器热备切换 < 50ms，保证连续蒸煮不中断。
- 老 Advant OCS 升级：保留部分现场 I/O 换 AC 800M CPU+ 电源，逐步迁移逻辑。
真实案例：华东某 PX 装置 Freelance 800F 系统（ + PS432 ），运行十一二年后某日 DCS 报”Controller Not Responding”，到柜前见 CPU ERROR 灯红、电源 PWR OK 绿灯但 5V 测试点仅 4.76V 带载——判定 PS432 电解电容老化。停机 15 分钟：断总电源→拔旧 （记录端子标记）→插新 同类（同输入 AC/同电流档）→核线→上电量 5V=5.02V→插 CPU 模块→控制器从 SD 卡自动装载工程→RUN 绿灯→工艺恢复。保运说：”以后每年点检量一次电源输出端带载压降，别等 CPU 崩了再查。”
