描述
产品详情

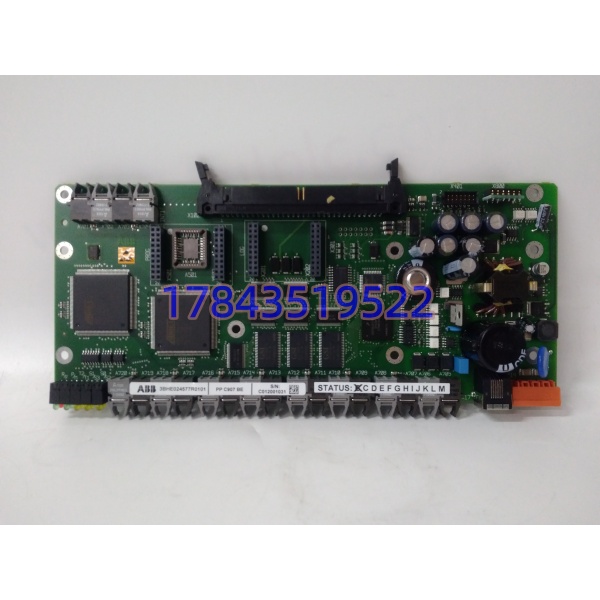

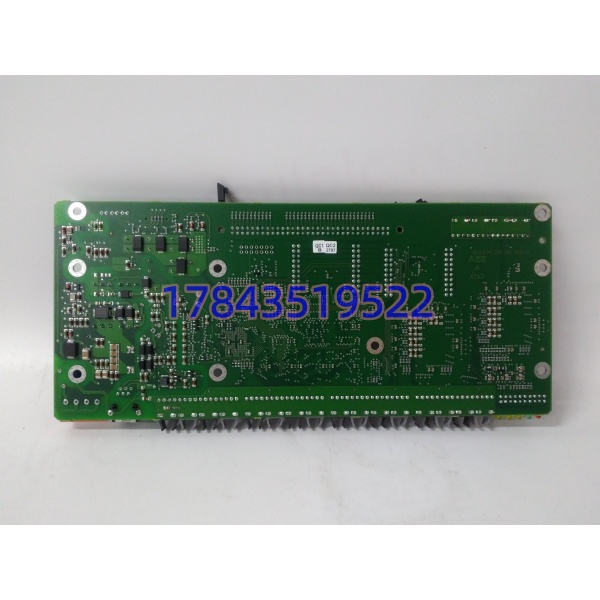

· 型号：PPC907BE101（3BHE024577R0101）
· 品牌：ABB
· 系列：AC 800PEC / ACS6000 / UNITROL 6000 主控板 AMC34
规格参数
| 参数项 | 规格值 |
|---|---|
| 处理器 | 32 位 PowerPC/RISC 实时核（200-400 MHz 级，依版本），非双核 1.2 GHz 那种 AC800PEC 整机宣传值 |
| 内存 | 板载 SDRAM 256 MB 级 + Flash 512 MB 级（以原厂手册为准，渠道 1 GB/4 GB 数据属整机混淆） |
| 控制周期 | 最小 100 µs 级 PWM/AVR 闭环，看门狗硬件监视 |
| 供电 | 控制机架背板 24 V DC（18-30 V）或 ±15 V 逻辑电，典型 ≤12 W |
| 上行通信 | 2×10/100 M 以太网（Modbus TCP/IEC 61850 依固件）、RS-485、CAN、Profibus DP（经 GSD） |
| 下行接口 | 多路塑料光纤（PLC Link 类）对接 GDC806A/GDU、PVD164 通讯板、功率单元；内部高速背板并行总线 |
| 本地 I/O | 前置 USB（DriveWindow/PCM600 调试）、24 V DI/DO（急停/风机/断路器/故障复位）、AI/AO 依版本 |
| 指示 | 板载 RUN / ERR / Fiber Link / Fault LED |
| 冗余 | 支持 1:1 热备（双 PPC907BE + 同步光纤），切换 <1 ms 级（传动）/ <50 ms（整机级宣传值勿混用） |
| 机械 | 控制机架导向槽+锁紧杆插卡，约 220×150 mm，0.3-0.9 kg，IP20 板级 |
| 涂层 | 原厂三防漆（conformal coated），抗变电站/传动柜 EMI |
| 环境 | 0~60℃ 额定，-25~+70℃ 扩展，5-95% RH 无凝露 |
| 生命周期 | AC 800PEC 经典系转入备件期，原厂新件难订，市面 NOS/拆机/维修件为主；上位替代为 PM86x 或 AC 800PEC-C |
产品介绍
PPC907BE101 是 ABB 把”上层 DCS 慢周期”和”底层 IGCT/IGBT 微秒开关”缝合起来的那块板。在 ACS6000 里它收 GDC806A 回传的导通压降和 Fault，算完 DTC 转矩环出 PWM 经光纤给门极；在 UNITROL 6000 里它采机端 PT/CT 做 AVR 闭环、出触发角给可控硅整流桥、顺带跑 PSS 和失磁保护；在 PCS 6000 风电变流里它干网侧/机侧双 PWM 协调。同一硬件三种活法，区别全在下装固件和工程文件——ACS6000 的 ADS/DriveWare 工程、UNITROL 的 AVR 参数库、PCS6000 的 PCM600 项目互不通用，换板不换固件等于换块砖。
和 AC 800M 的 PM891 比，PPC907BE 控制周期是百微秒级、带光纤 PWM 下行，PM891 是毫秒级过程控制不碰门极；和 GDC806A0101 比，PPC907BE 是”脑”（算 PWM），GDC806A 是”手”（推门极），两者经光纤上下行不是同级件；和 UFC762AE101（ACS6000 老主控）比，PPC907BE101 是后继板，背板插槽和光纤定义不通用，严禁互换。
在现场它解决的是”ACS6000 报 Aux Control Fault 或 UNITROL 6000 励磁柜 CPU 板 ERR 常亮”的备件问题。很多 2006-2015 年上的水泥辊压机 ACS6000、水电励磁 UNITROL 6000、风电 PCS6000，BOM 写 PPC907BE 3BHE024577R0101，采购容易发成 PPC906（上代）或 PM891（800M 系，插不进控制机架）或把”PPC907BE”和”PPC907BE101″当两种件。换件最忌两点：一是固件版本和原 ADS/PCM600 工程不匹配（同硬件 V2.x 和 V3.x 下装会锁机或 HW Mismatch）；二是光纤端面不擦就插，Fiber Link 灯不闪查一周以为是板坏。
应用场景与行业案例
我在现场遇到过最误事的就是”采购按 PPC907BE 搜到 AC 800M PM891 下单”：业主水电 UNITROL 6000 励磁柜 AMC34 板 ERR 常亮，采购按” ABB 控制器”搜到 PM891 下单，到货插不进励磁控制机架导向槽（尺寸和背板连接器全错），DriveWindow 连不上。最后按 3BHE024577R0101 全号从传动授权代理调 PPC907BE101，光纤对光纤恢复。
典型场景：
- 水泥厂 辊压机传动：PPC907BE101 跑 DTC，收 GDC806A 回传、下 PWM 给 IGCT，板载 DO 控冷却风机接触器，ACS 报”Main Control Fault”多因它。
- 水电 UNITROL 6000 励磁：AMC34 采机端电压电流做 AVR，出触发角给可控硅桥，配 PVD164 通讯板给 DCS 送励磁电流，失磁保护在板内算。
- 风电 PCS 6000 变流：网侧/机侧双 PWM 协调，光纤连功率模块，PCM600 下装项目。
- 备件池：老 BOM” 3BHE024577R0101″采购发成 PPC906（上代主控，插槽近但固件不向下）、发成 UFC762AE101（ 更老主控）、发成 PM891（800M CPU 不是电力电子板）。
- 改造： 升 ACS6080、UNITROL 6000 升 6800， 随控制机架淘汰，但老柜延寿期只换同订货号同固件。
真实案例：
前年芒种，云贵某水电厂 UNITROL 6000 励磁柜 AMC34（）ERR 常亮、AVR 切手动。到现场先不断电用 DriveWindow 经 USB 读板内诊断——报”Flash Checksum Error”和”Fiber Link to PVD164 Lost”。先擦 PVD164 侧光纤端面（柜内粉尘+冷凝），Fiber Link 闪回，但 ERR 仍亮，判 Flash 校验错是电池备份 SRAM 或 Flash 块老化。手头有块 NOS 同订货号 3BHE024577R0101，先 DriveWindow 备份原板 AVR 参数库（机端 PT 变比、励磁变比、PSS 参数、限制值），断控制机架 24 VDC、等放电、松锁紧杆、拔旧板、新板插槽、紧锁紧杆、上电、DriveWindow 下装 AVR 参数（不同步参数只下装空固件会励磁闭环发散），UNITROL 6000 重回自动调压。事后记死： 换件前先拍①板面 丝印和固件版本 ②DriveWindow/PCM600 工程文件全备份 ③光纤走向和端面状态 ④24 VDC 供电极性——这板子换硬件不难，难的是同固件同参数下装，参数错一位励磁电流会冲到上限跳机。
