描述
产品详情

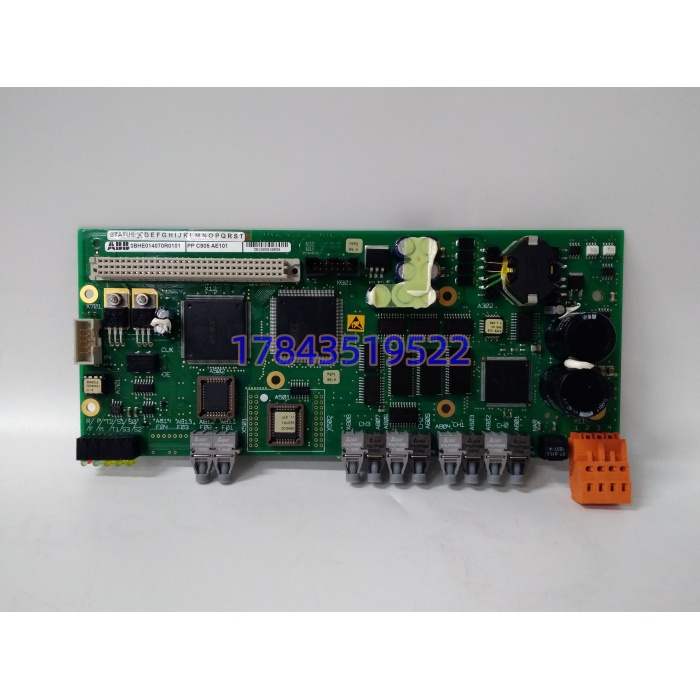

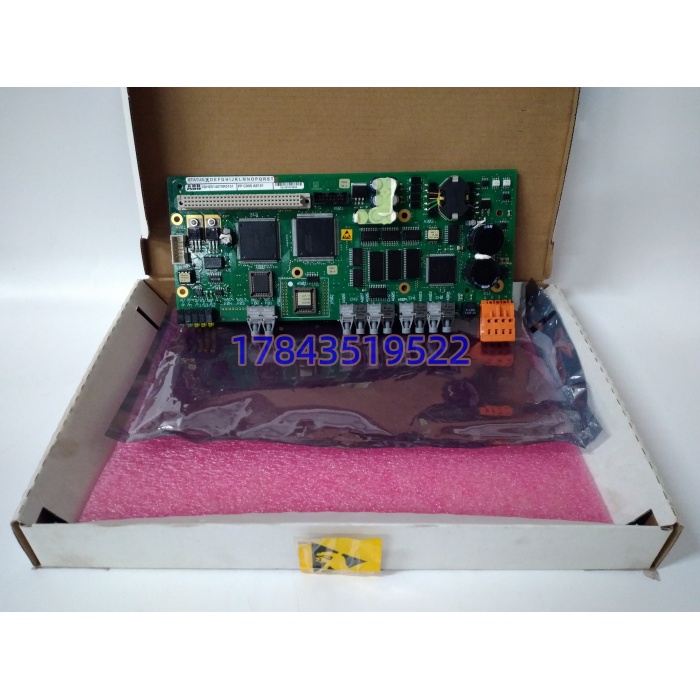

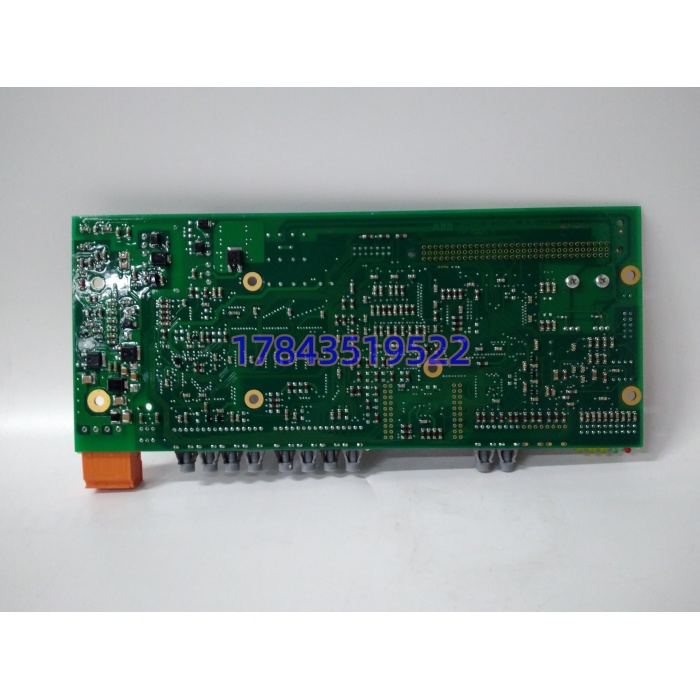

· 型号：PPC905AE101（3BHE014070R0101，配件 3BHE014071P201）
· 品牌：ABB
· 系列：AC800M / System 800xA（HPC 增强 CPU）
规格参数
| 参数项 | 规格描述 |
|---|---|
| 模块定位 | AC800M 增强型中央处理单元（HPC），PM864/PM865 升级替代 |
| 适配背板 | TB850 / TB840 / TB851（AC800M 专用，非 S800 I/O 基座） |
| 订货号 | 3BHE014070R0101（PPC905AE101 本体）；3BHE014071P201（配套前面板/安装附件/同 BOM 配件，以 ABB 原厂拆包单为准） |
| 处理器 | 32-bit PowerPC RISC（渠道资料混写 Intel Atom/多核/x86 均属套他版，以实物丝印为准） |
| 用户内存 | 64 MB 典型（程序+数据，依固件版本；渠道写 16/256 MB 跨度大） |
| 背板供电 | 5 VDC 经 TB8xx 背板，典型功耗 < 20 W |
| 通信接口 | 1× 以太网 RJ45（Control Network 10/100M）、1× RS-485（Modbus RTU / Profibus DP 从站，需组态）、CEX 总线扩展口 |
| 冗余机制 | 1:1 热备，专用冗余光纤链路实时镜像（与另一 PPC905AE101 配对） |
| 编程环境 | Control Builder M（IEC 61131-3：LD/FBD/ST/SFC） |
| 热插拔 | 冗余对在线切换不中断；单块故障停电换，不带电拔主用 CPU |
| 指示 | 前面板 RUN / STOP / ERROR / CNET / RED 等 LED（依前面板版本，3BHE014071P201 可能即此件） |
| 固件约束 | 与 CEX 通信卡（CI857K01/NU8976a 等）、TB8xx 背板微码、800xA 服务端版本需按兼容矩阵对齐 |
| 工作温度 | 0…+60 ℃（柜内运行） |
| 认证 | CE / UL 61010-1 / CSA，RoHS |
| 尺寸重量 | AC800M CPU 模块标准尺寸（约 200×150×40 mm 级），0.8–1.2 kg 视前面板 |
| 生命周期 | AC800M HPC 归 Classic 延续；PPC905AE101 按 NCNR 返单，lead time 12–20 周；二级市场库存/翻新为主 |
产品介绍
从 B 技术定位切：PPC905AE101 是 AC800M 机柜里“PM865 觉得累、PM866 又不想换架”时的那一档升级 CPU。它不换背板、不重排 CEX 槽位，把 PowerPC 主频和内存提一档，老 PM865 项目升固件后直接插进去，Control Builder M 里设备树改个类型就能跑原程序——现场实测发现，不少厂把 PPC905 当“PM865 备件买不到时的平替”，结果忽略两点：一是冗余对必须两端同是 PPC905 不能一端 PM865 一端 PPC905（光纤同步握手会拒）；二是 3BHE014071P201 这个 P 尾缀常被商家单独拆卖当“同型号”，其实它只是前面板或附件包，单买回来没 CPU 板等于买个壳。
严格来说，PPC905AE101 仍属 PowerPC 架构，不是 PM867/PM891 的 ARM/x86 新代，老架留用最划算；但固件基线跨太大（比如从 v5.x 直接跳 v9.x）Control Builder M 会报“CPU 能力不匹配”，得先升 TB8xx 背板微码。供应链价值算账：一块 PPC905 贸易商喊 8000–30000 元落差在是不是带原前面板+配件包、固件干不干净、TB8xx 微码配不配；但一次冗余对单边死机导致顺序控制重灌，损失够买五块。ABC 进 A 类，冷备必须“CPU 板+前面板配件包+同微码基线”整套封存，别只买裸板。
应用场景与库存策略
CPU 最阴的故障不是崩（崩了好查），是“冗余对里主用 PPC905 的 RUN 灯绿但任务周期抖动从 10 ms 漂到 80 ms，PID 输出锯齿，运行当阀门粘滞”，仪控盯 CEX 通信卡不盯 CPU 负载历史，等汽机调门低频振荡才反推到 PPC905 的 L2 缓存老化。
- 火电辅机 站（TB840 背板，PM865 升级到 冗余对）：非它不可， 原厂返单比 还难；建议每对冗余按“在线 2 + 同微码冷备 1 整套（含 3BHE014071P201 前面板）”备，别单买 CPU 裸板。
- 石化连续装置顺序控制（ 管 SFC 批量步，CEX 下挂 CI857K01 等）：ABC 定 A 类，安全库存 1 套自有冷备 + 供应商代管 1 套，交期按贸易商 5–10 天，原厂 NCNR 12–20 周。
- 老 800xA 升 PM891 过渡期：若规划迁新 ARM 架构 CPU， 只备现网 10 % 做桥接，不追加 last buy。
- 海上平台机柜（盐雾+震动）：建议 与 TB840 背板锁固件、冗余光纤同步电缆一并备，单换 CPU 不备背板微码等于半备。
- 核电辅助系统（监管留痕）：冷备件 SER 段与在线同批次，3BHE014070R0101 与 3BHE014071P201 配对封存，跨批被审计挑刺。
某个项目里碰过这样一档：沿江电厂化水 站， 一槽损坏买不到原件，采购按“ 兼容 ”调一块裸板（不含 3BHE014071P201 前面板），插 TB840 能跑但 RUN 灯透镜裂、RED 灯不亮，冗余对拒建。运行硬跑单 CPU 三个月，雨季雷电浪涌窜入背板，单 CPU 掉电，化水顺控清零。拆原 前面板移植到 上才冗余建链，之后业主把 从“随坏随买裸板”改成“每对冗余定额 1 整套冷备（CPU+前面板+同微码 TB840）”，再没在迎峰度夏时抓瞎。
