描述
产品详情

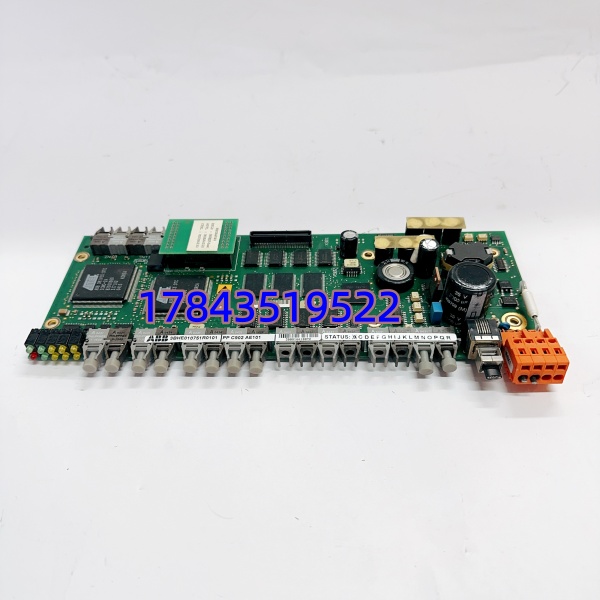

· 型号：PPC902AE101
· 品牌：ABB
· 系列：AC 800PEC（Advant Controller 800PEC 高性能电力电子控制平台）
规格参数
- 完整型号：PPC902AE101，订货号 3BHE010751R0101
- 产品定位：AC 800PEC 系统 CPU 处理模块（含 FPGA 协处理），用于励磁、SVC、STATCOM、牵引传动等高速控制
- 主处理器：Freescale (NXP) PowerPC 750GL，32-bit RISC @ 1.0 GHz
- 协处理器：Xilinx Virtex-4 FX FPGA（用户可自定义逻辑/IP 核下载）
- 程序内存：512 MB DDR SDRAM（带 ECC，需板载电池保持）
- 非易失存储：64 MB Flash（固件 + 启动配置）
- 控制周期：标准任务 10 µs～10 ms，FPGA 硬实时任务 ≤1 µs
- PWM 分辨率：<50 ns（取决于 FPGA 配置及载波频率）
- 通信接口：2× 10/100/1000BASE-T Ethernet（用于调试/过程总线/IEC 61850）｜1× RS-232 服务口｜多路 LVDS 高速串行（连接 PEC I/O 模块及光纤环）
- 编程环境：ABB PEC Tool / Control Builder for PEC + MathWorks Simulink（自动代码生成 Target for AC 800PEC）
- 供电：通过机架背板 +24V DC（典型整机功耗约 15～25W，以机架配置为准）
- 工作温度：0～+60℃（部分资料标注储存 -40～+85℃，宽温版需核对铭牌）
- 相对湿度：5%～95% 非凝露
- 认证：CE、UL 61010-1、IEC 61850-3（电力环境 EMC），SIL 2/3 视应用架构
- 安装：插入 AC 800PEC 标准控制机架（如 SD803 电源 + TB807 底板等）
- 物理：约 233×160×40 mm（依具体机架外壳，以原厂手册为准）
产品介绍
PPC902AE101 是 ABB AC 800PEC 平台的核心 CPU 模块，和 AC800M 的 PM864/PM866 完全不是一回事——它面向的是电力电子高速闭环（励磁、静止无功补偿、直流传动、机车牵引），主 CPU 跑过程逻辑，板载 FPGA 跑纳秒级 PWM 和保护算法。配合 ABB PEC I/O 模块（AI810 等）通过光纤或 LVDS 串行总线通信，适合需要 <10µs 控制周期或自定义硬件逻辑的场合。
坦白讲，市面上把它误标成”AC800M CPU 模块”或”32DI/32DO 模块”的商家不少——那是张冠李戴。如果你的系统是 800xA + AC800M，你要买的是 PM864/PM866 + CI854，不是这块板。 这块板只认 AC 800PEC 机架，Control Builder M 打不开它的项目。
应用场景与行业案例

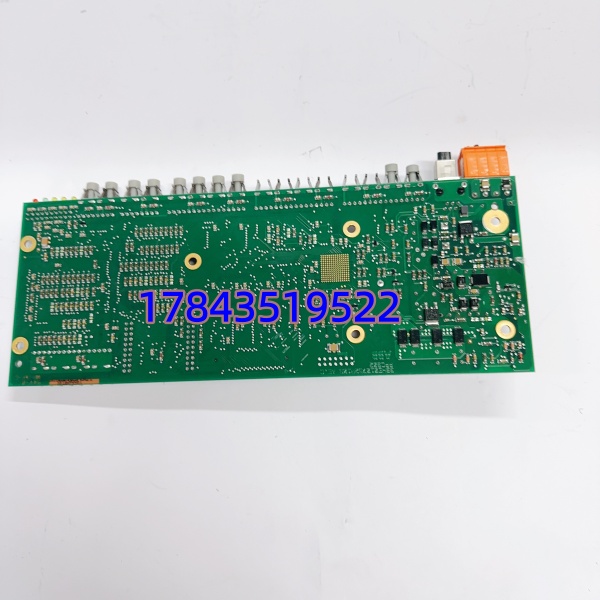

我处理过最头疼的就是励磁系统半夜报”FPGA Watchdog Timeout”，查下来是 PPC902 板载电池耗尽导致 DDR 参数丢失、自检不过——这模块对静电和粉尘敏感，背面 BGA 焊点受潮也容易出隐性故障。
典型适用场景：
- 火力/水力发电厂励磁系统（AVR）：需 µs 级 PID + di/dt 限制 + 起励/灭磁逻辑→只有 PEC 平台 FPGA 能搞定，普通 PLC 扫不到这么快。
- 高压 SVC / STATCOM（静止无功补偿）：多路晶闸管/PWM 触发同步、实时电压/电流反馈→PPC902 + 光纤 I/O 模块是 ABB 原厂标配方案。
- 轨道交通牵引传动：直流/交流传动控制单元，FPGA 产生门极脉冲，PowerPC 做防空转粘着控制。
- 实验室电机测试台 / 风机变桨控制原型：借助 Simulink 自动代码生成快速验证新型控制算法。
真实案例：西南某 300MW 机组励磁改造，原装 PPC902AE101 运行第 9 年突然 FAULT 红灯常亮，下载 Error Log 报”FPGA Configuration CRC Error”。旧板拔下发现背面散热片积灰结露，FPGA 配置存储器疑似受损。换上提前灌好固件备份的 PPC902AE102（向下兼容 R0101 程序），上电自检通过，励磁建压一次成功。教训是：这板子每 2～3 年要查板载电池电压，项目文件必须留 .pec 完整备份 + FPGA bitstream，否则现场重新标定励磁曲线够你喝一壶。
