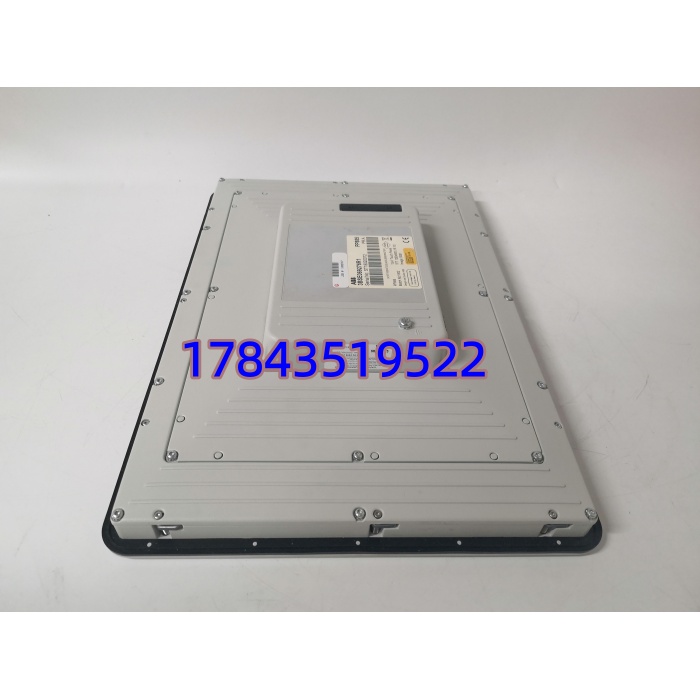

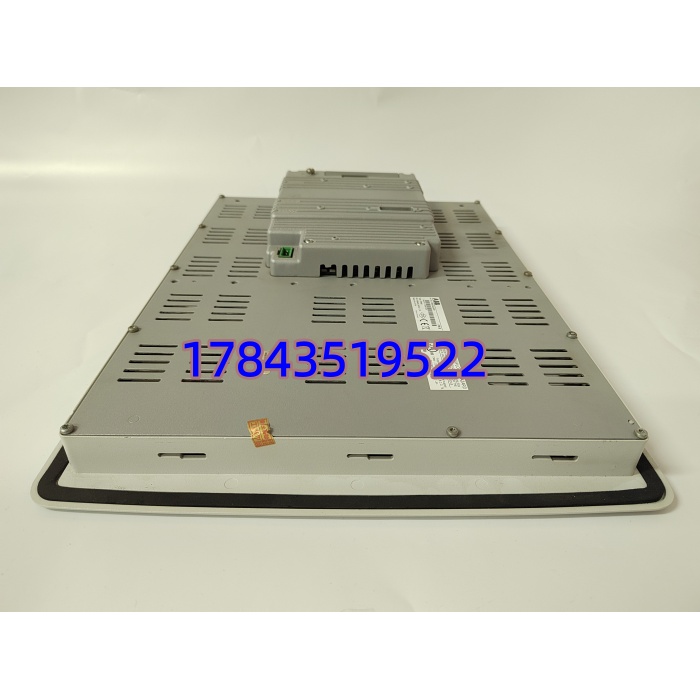

产品详情

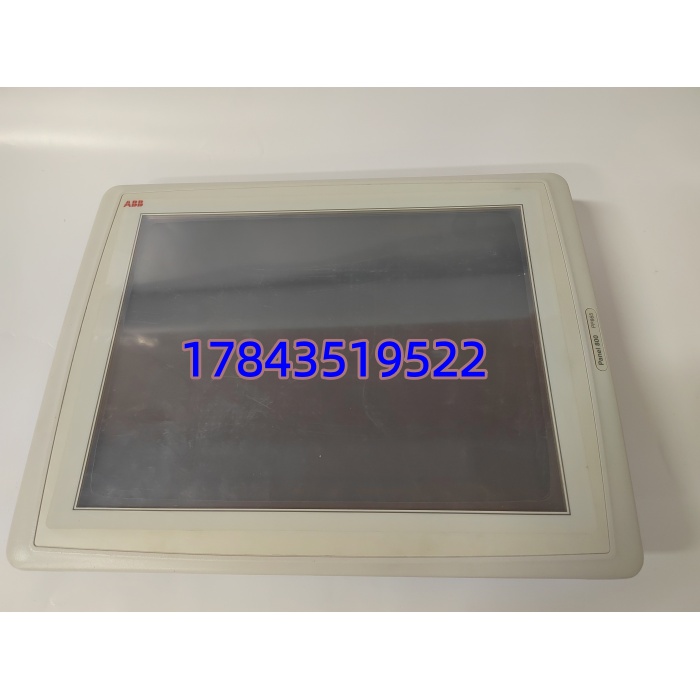

· 型号：PP865（订货号 3BSE042236R1，PP865K01 为含安装附件包版本）
· 品牌：ABB
· 系列：800xA Operator Panels / Local Operator Interface — PP865 (Predecessor to PP877 series in compact size)
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 / 订货号 | PP865 — 3BSE042236R1（PP865K01 含面板 gasket + 安装夹） |
| 制造商 | ABB AB, Sweden (Control Products / 800xA HMI Family) |
| 产品类别 | 紧凑型 Operator Panel / Local Operator Interface (LOI) — 工业触控屏 |
| 显示屏 | 5.7″ TFT 彩色 LCD，QVGA 320×240 px，背光 CCFL（寿命 ≈50k h @25℃） |
| 触摸技术 | 模拟电阻式（Resistive），支持单点触摸，硬度 ≥3H 表面 |
| 按键(硬键) | 正面带 16 个功能键(F1–F8 双行) + 导航键 + 数字键区（依 PP865 版有，PP845 无）——严格来说 PP865 比 PP845 多部分功能键定义，物理尺寸同但键布局不同，勿混淆两型号固件不通用 |
| 通信接口 | 1×RS-232 (D-Sub 9pin)、1×RS-485 (D-Sub 9pin / 端子)、1×10/100Base-TX Ethernet (RJ45)；支持 Modbus RTU Slave/Master、ABB 私有 LOI Protocol 及 800xA Faceplate 下载 |
| 供电 | 24 VDC（范围 18–30 VDC），典型功耗 ≤8 W |
| 内置存储器 | 约 32 MB Flash（应用存储）+ 16 MB SDRAM（依 FW Rev.），部分批次 64 MB Flash |
| 操作系统 / 固mware | ABB Pro-face-based / 专有 LOI Firmware（通过 ABB Panel Builder 或 Control Builder 下载画面），非 Windows CE 开放版——严格来说不能用通用 HMI 开发软件编辑，须用 ABB 配套工具或原 .apj 文件下载 |
| 状态指示 | PWR(绿)、COM(黄/绿闪烁)、ERR(红) LED |
| 安装方式 | 面板开孔嵌入式安装（面板 cutout ≈153×118 mm），IP65 正面（IP20 后壳），NEMA 4X 前框 |
| 工作温度 | 0℃～＋50℃（存储 -20℃～＋60℃），相对湿度 10%–90% RH 非冷凝 |
| 物理尺寸(约) | 175×138×52 mm（W×H×D 含边框），开孔 153(+0.5)×118(+0.5) mm |
| 认证 | CE、cULus、DNV/GL（部分批次船用认证选项） |
| 兼容控制器 | AC 800M (PM8xx/PM9xx) via LOI protocol；部分 Advant OCS 应用经串口；S800 I/O standalone 经 CI801+AO/AI 可间接连 |
| 生命周期状态 | Mature / Limited Availability — ABB 主推 PP877(5.7″) 及 PP884(10.4″) 新系，PP865 新件靠库存消耗，市面有 NOS 及测试合格拆机流转 |
| 替代关系 | → PP877 (5.7″ 同尺寸 newer gen) 需重新设计画面及开孔微差适配（PP877 cutout 略不同）；PP845 不能替 因键定义与 FW 不同 |
产品介绍
（采用 E 维护者视角 切入）
某个纸厂碰过操作工反映”触摸没反应但画面还刷新”——到现场量背光正常、通信口有数据，拆下 发现电阻层边缘进纸粉浆致局部短路，清不了只能换。 在装置里扮演”就地窗口”：不跑控制策略但能看趋势、改 SP、做 Control Builder 小程序下装确认——对无人值守泵站或现场控制盘尤重要。它比普通工业屏娇贵在两点：一是 CCFL 背光老化后亮度骤降（通常 5–7 年需关注），二是 ABB 专有固件格式不开放，丢了原 .apj 画面文件=新屏变砖直到重新用 Panel Builder 重建或找回备份。
ABB 已将 族归入 Mature，新面板推 PP877/PP884 系列（尺寸同或更大，开孔不同）。TCO 考量：它是 B 类件（控制不依赖它），但操作员失就地监视影响效率甚至延误异常处理——特别老装置无中央控制室全靠就地面板时升 A 类。建议按”每类操作台(同开孔同型号)备 1 件冷备”，并在变更窗口将 工程文件(.apj) + 固件版本号存档。背光明显暗或触控迟钝即提前申请更换勿等全瞎。
应用场景与库存策略
故障征兆：背光不亮(PWR 灯灭查 24V)、触控偏移/无反应(需校准或屏损)、通信 COM 灯不闪(串口/网线或波特率错)——先查 24V 供电及面板菜单 Setup→Comm 参数匹配 CPU 侧(通常 19200/8/N/1 RS-232 或 TCP/IP)，再疑硬件。原厂交期对 Mature 品波动大(6~14周或订不到)，急用靠渠道 NOS。
- 电力/化工/造纸 现场控制盘 — AC 800M 就地操作界面(LOI)监视/改 SP/启停确认｜非它不可因 .apj 画面绑定 固件且开孔尺寸匹配｜ |
- 泵站/水处理 无人值守 RTU 带就地面板 — 现场巡检员查看水质/流量/泵状态｜非它不可因无上位全依赖此面板｜建议：若单点故障影响操作可升 A 类备件；CCFL 背光 5~7 年留意暗化提前申购 |
- 老 Advant OPC 连接节点 — 经串口连 MP200 做简易监视（少数项目）｜非它不可因串口协议绑定 ABB LOI｜建议：多套同型共享 1 件周转 |
- 改造评估 升 PP877 — 同 5.7″ 但开孔略异、需重下载画面｜ |
真实案例：南方某污水厂提标改造后 AC 800M 现场盘装 ，运行第 6 年梅雨季触控右半区无反应——拆下发现电阻膜边缘进水汽（面板密封胶条老化未按时更换）。因未备件等贸易商调货延误就地操作 3 天（中控室可监视故未停水但巡检员投诉大）。事后该厂按操作台数各备 一件，制度要求每年打开面板边框检查密封条弹性并清洁触控面，工程文件存 NAS 双备份。
