描述
产品详情

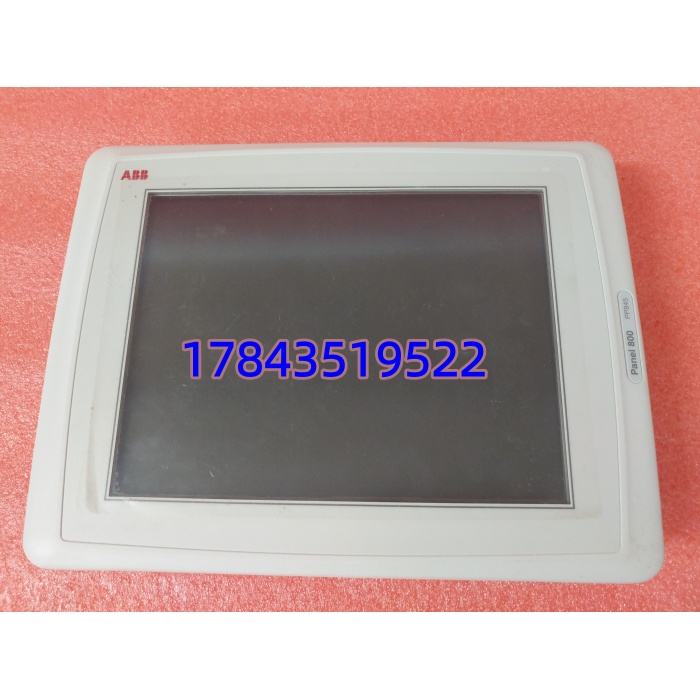

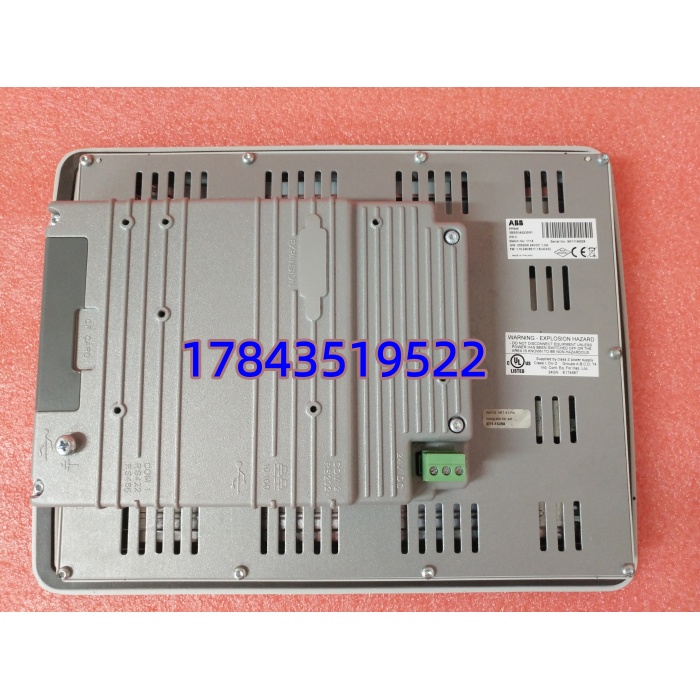

· 型号：PP845
· 品牌：ABB
· 系列：Panel 800 系列 Operator Panel — KP30（5.7″ Keypad + Touch），适配 AC800M / 800xA Compact Control
规格参数
- 完整型号：PP845（Panel 800 KP30 5.7″ TFT），ABB 订货号 3BSE042235R1
- 制造商：ABB AB (Sweden / Finland)
- 产品类别：紧凑型操作员面板（HMI），用于 AC800M 本地柜门/机架旁显示及操作
- 显示屏：5.7″ TFT 彩色 LCD，QVGA 320×240 像素，亮度典型 350 cd/m²
- 触控方式：电阻式触摸屏（四线）
- 功能键：正面薄膜按键区（F1–F? 依 KP30 布局，通常 8–16 个可组态功能键 + 导航键）
- 处理器 / 内存：板载 RISC CPU，Flash 存储用于画面、内部 SRAM（具体以 Panel Builder 800 项目大小为限）
- 通讯接口：1× RS-232（D-Sub 9pin，连 AC800M COM 口或 PC 下载），可选 RS-485/422（依固件），部分版本支持 Ethernet（PP845A 变体才有，确认后缀）
- 组态软件：ABB Panel Builder 800（版本需匹配固件，早期 V4.x / V5.x）
- 供电：DC 24V ±20%（典型功耗 6–10W），端子排或 M12 连接器（依安装套件）
- 前面板防护：IP65（正面），IP20（后壳）——仅正面耐受冲洗
- 安装方式：面板开孔嵌入式安装（提供密封垫圈+夹紧支架），开孔尺寸约 146×146mm（以安装图纸为准）
- 工作温度：0℃ ~ +55℃（部分资料 -10℃ 启机），储存 -20℃ ~ +60℃
- 湿度：10% ~ 90% RH（非冷凝）
- 认证：CE、cULus、DNV（船用部分版本）、RoHS
- 配套件：PP845 常配安装框架(如 3BSC690104R1 类)、编程电缆 TK212（或 PC 端 USB-RS232）
产品介绍
PP845（3BSE042235R1）是 ABB Panel 800 家族里带实体功能键+电阻触摸屏的 5.7 寸小型 HMI，主要配 AC800M 或 Compact Control 做就地操作——显示简要回路 PV/SP、报警列表、简单趋势，通过功能键切画面或确认报警。它比普通按键面板直观，比大尺寸 TP 便宜，适合开关室柜门或机旁操作箱。
和 PP874/PP877（更大屏、以太网版）不同，PP845 标准版通讯靠串口（MPI/ASCII/Modbus RTU 映射），连 AC800M 的 COM 口走 Panel Protocol。有一点要注意：项目文件用 Panel Builder 800 做，屏内无 Web 服务器也不跑 Control Builder 逻辑，换屏后要重新下载 .pba 项目文件（或从背存——部分版本支持上载但建议留源文件）。采购核对是 PP845（串口）还是 PP845A（以太网），两者外形一样接口不同。
应用场景与行业案例
痛点切入
现场 AC800M 柜在独立配电室无中央 SCADA 常驻，操作员调 SP 或看报警得跑去看上位机——远。装 在柜门，直接读 COM 口，就地改 SP、确认报警、看简要趋势，省大量跑腿。老 背光暗到看不清（CFFL 老化）是典型更换理由。
典型场景
- — 化水/输煤/公用工程小系统无 full SCADA， 提供最低量操作界面，不停靠上位
- 食品/制药包装机旁操作面板 — 小屏+功能键适合产线工人戴手套操作（电阻触屏+薄膜键），比纯 TP 不易误触
- 老厂 Advant OPC 面板替换（部分兼容模式） — 可模拟部分 OPC 协议，配合 Panel Builder 做画面迁移
- MRO 备件替换（背光老化/触控漂移） — 同号换新，下载原 .pba 文件即刻恢复，线序不动
真实案例
西北某电厂化水车间 控制三套反渗透，原设计无就地 HMI，巡检调清洗步序需回控制室开电脑。加装 3BSE042235R1 于化水 MCC 柜门，RS-232 直连 COM2，Panel Builder 800 V5.0 做三幅画面（Overview / RO Stage / Alarms）。投用后运行人员就地启停清洗、确认高导报警，省往返控制室。五年后背光严重发黄，库房有同号全新件——断电拆旧→新件装回→用笔记本通过 TK212 电缆下载原项目（2 分钟）→上电 RUN 灯绿→画面正常。仪控工说：”比换大屏省事多了。”
