产品详情
· 型号：3BSE042237R2（PP836A，Panel 800 系列操作终端）
· 品牌：ABB（Asea Brown Boveri）
· 系列：ABB Panel 800 系列 HMI（Predecessor to CP600/CP600w series）
规格参数
- 目录号：3BSE042237R2 — PP836A（Panel 800, 6″ Color TFT Touch, Ethernet, 24V DC, Revision A）
- 显示屏：6.0英寸（典型 TFT 彩色 LCD，常见为 640×480 VGA 或 320×240 QVGA 依早期/晚期批次，PP836 家族多标 6″ 256K color TFT），以实物铭牌为准
- 触摸类型：4线电阻式触摸屏，表面硬化聚酯覆膜
- 前面板防护：IP65（正面），NEMA 4X 室内，铝/不锈钢边框，开孔尺寸 ≈176×132 mm（需核对安装图，与 CP430T 近似但确认）

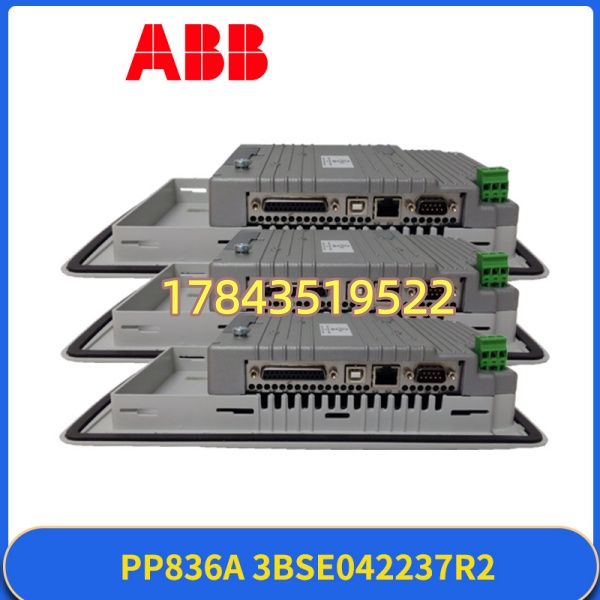

- 通讯端口：1×10/100Base-TX Ethernet RJ45（ABB Tag Comm / Modbus TCP / OPC XML-DA 依固件）；1×COM1 RS-232/RS-422/RS-485 可配置（Modbus RTU Master/Slave）
- 扩展接口：1×USB-A（下载/数据记录/U盘，部分固件版本支持），1×USB-B Device（PC 连接下载），背部 mini-DIN 或端子依批次
- 应用内存：典型 32MB～64MB Flash + 16MB～32MB SDRAM（依生产批次），非易失存储用于画面、宏、配方、报警缓存
- 电源输入：24 V DC（18～30 V DC），典型功耗 <6 W（约 250mA @24V）
- 背光灯：LED 背光（部分早期 CCFL 依生产年），设计寿命 ≥30,000 h @25℃
- 编程软件：ABB Panel Builder 800 v3.x～v5.x（.pad 项目文件，与 CP600 Panel Builder 600 不兼容；PP836 → CP600 可参考迁移工具但需重建）
- 报警/趋势：支持本地报警缓冲区、趋势曲线（需组态），可上传至 DigiVis / 上位机

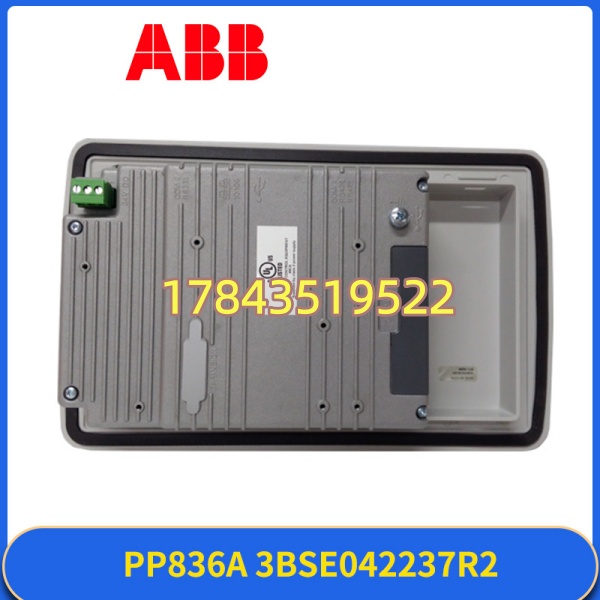

- 安装方式：面板嵌入式，背面夹紧杆固定，背后突出 ≈48～55 mm（含接头）
- 工作环境：0～+50℃ 运行（部分资料 -10～+50℃ 启动降额），5～90% RH 非凝露，存储 -20～+60℃
- 认证：CE、cULus Listed、FCC Class A、RoHS 依批次
产品介绍

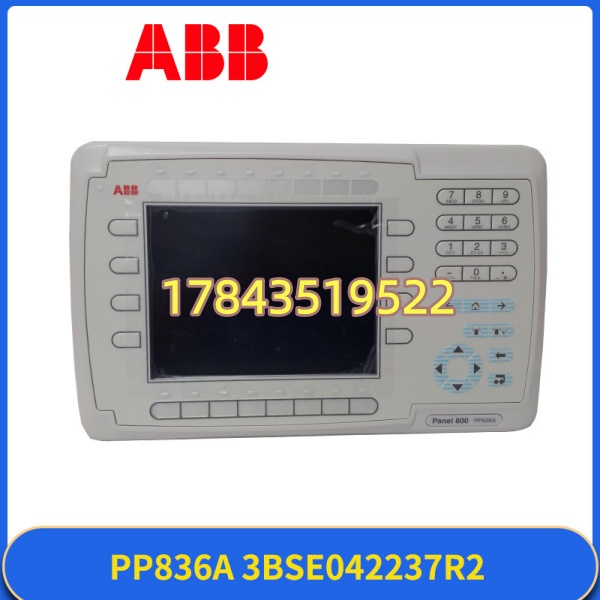

PP836A（3BSE042237R2）是 ABB Panel 800 系列 6英寸彩触 HMI，主要用于 AC500 PLC 或小系统 Freelance 800F 做本地操作界面——显示过程值、设 SP、确认报警、手动启停。它比 CP300 系列分辨率更高、支持以太网，但又比后续 CP600 系列早一代，程序用 Panel Builder 800 开发。大量 OEM 包装机、锅炉辅机、小型水处理站 2000 年代末期装机，现停产进入 MRO 阶段。
坦白讲采购这屏基本两个原因：OEM 老设备原配 PP836A 坏了要原位换（Panel Builder 800 项目直接下载，不动 PLC），或备件库补仓等大修。有一点要注意——PP836A 与后续 CP600 系列（PP874/PP884）开孔相近但通常不通用互换，画面需 Panel Builder 600 重做；换同型号 PP836A 最省事。另外老 PP836 某些早期固件对 USB 下载兼容性差，建议用以太网口下程序更稳定。
应用场景与行业案例
我在现场最常碰到：小型锅炉房控制柜门装 ，运行七八年背光暗到看不清汽包水位——通讯一切正常只是人看不了。这种 OEM 柜你不想趁停暖期改 CP600 重做画面开孔变大，拔旧装新、Panel Builder 800 传原 .pad 文件、触控校准，十分钟恢复。
- 小型锅炉/换热站 本地操作屏 — AC500 + 显示温度/压力/流量并设参数，原工程标 原位替换零改动。
- 食品/医药包装机（OEM 单机） — 批次选择、计数器清零、报警确认，Panel 800 项目 (.pad) 直接下载新屏。
- 水处理加药/泵房 分控点 — 以太网直连 AC500 EN 模块或 RS-485 接 S500 DO/AI，就地监视药剂余量。
- 建材/耐火材料 试验小线 — 简单顺控+数据记录到 U 盘，6″ 够用成本低，老项目延续采购。
真实案例：
华北某区域供热换热站，秋检发现二次网供水温显示屏 背光不亮（目测微亮需遮光才看见），但 DigiVis 上位数据正常——屏通讯活着只是背光 CCFL 老化截止。库房有测过好的拆机 （同 HW ver.，Panel Builder 800 v4.80 兼容），断电拆旧、装新（开孔完全匹配）、以太网口连笔记本跑 Panel Builder 800 Download Application（约 40 秒，含报警+趋势组态），上电触控校准 OK。没碰 AC500 程序，供热季前 12 分钟恢复。暖通工说”这老屏备一件，省得冬天停站改型等货”。
常见问题解答 (FAQ)
不支持。HMI 由 24V DC 供电，带电拔插可能拉弧伤端子或致短暂 RS-485/Ethernet 链路震荡影响相连 PLC。正确：切本地手动→断屏 24V 电源→拆装→上电→Download/校验画面。
Q2：停产了用什么替代？画面要重做吗？
ABB 后继是 系列（PP874 6″/PP884 8.4″ 等）。需用 Automation Builder / Panel Builder 600 参照原 .pad 截图重建画面——无自动转换工具保证 100% 一致，简单画面可重做，复杂报警/宏建议原位换 （库存/NOS）。开孔尺寸通常需 adapter bezel（ 略大或形状不同）。
Q3：Panel Builder 800 跑什么系统？Win10 兼容吗？
Panel Builder 800 最后版本 v5.xx 官方支持 WinXP/Win7-32bit，部分 v5.x 在 Win10-64bit 可装但建议 Win7 VM 保下载稳定（尤其中文字库偶尔需手动拷贝字体）。下载可用以太网（推荐）或 USB-B 口直连。
Q4：以太网口和串口能同时用吗？怎么连 AC500？
可以。Eth 口连 AC500 EN 模块（或交换机）做 ABB Tag Protocol / Modbus TCP；COM1 可同时接另一设备做 Modbus RTU。Panel Builder 800 的 Communication 里分别建驱动实例，地址不冲突。
Q5：怎么鉴别拆机件好坏？有什么坑？
重点：①背光均匀无暗区（CCFL 老化两头暗是通病）；②四角+中心触控校准准确无死区（电阻屏耗材，常年同点戳易失效）；③Ethernet Link LED 亮、可 Ping 通 PC；④让卖家提供上电显示 ABB Logo + 触控校准通过视频。使用超 6～8 年建议新屏或确认触摸灵敏再买拆机。
Q6：质保和成色采购注意？
全新原包基本绝迹。市场多为 New Old Stock（原气泡袋未拆，批次 2007-2015 常见）或 A 级测试拆机（上电+触控四点校准+Eth 通讯测试合格）。问清：是否含原 ABB 标签（3BSE042237R2 镭射）、HW Rev.（PP836 vs 固件微差，A 版较新推荐）、是否附安装密封圈（老化变硬需一并换）。低价无测试拆机慎买。
