描述
产品详情
· 型号：PP836
· 品牌：ABB
· 系列：Panel 800（与 AC800M、Freelance、AC500 配套）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品类别 | 触摸屏操作员面板（HMI / Operator Panel） |
| 订货号 | 3BSE042237R1（PP836），升级版 PP836A 为 3BSE042245R2 |
| 显示屏 | 6.5 英寸 TFT 彩色液晶，640×480 (VGA)，64K 色 |
| 背光 | LED 背光（亮度可调），寿命 >50,000 小时 |
| 触控方式 | 模拟电阻式触摸屏，支持戴手套操作 |
| 功能按键 | 6 个可编程功能键（F-Keys），带 LED 指示 |
| 指示灯 | 8 个可编程 LED 指示灯 |
| 处理器 | 工业级嵌入式处理器（ARM 架构，具体型号随版本） |
| 应用内存 | 约 12 MB 应用 Flash（项目程序用），支持 CF 卡扩展 |

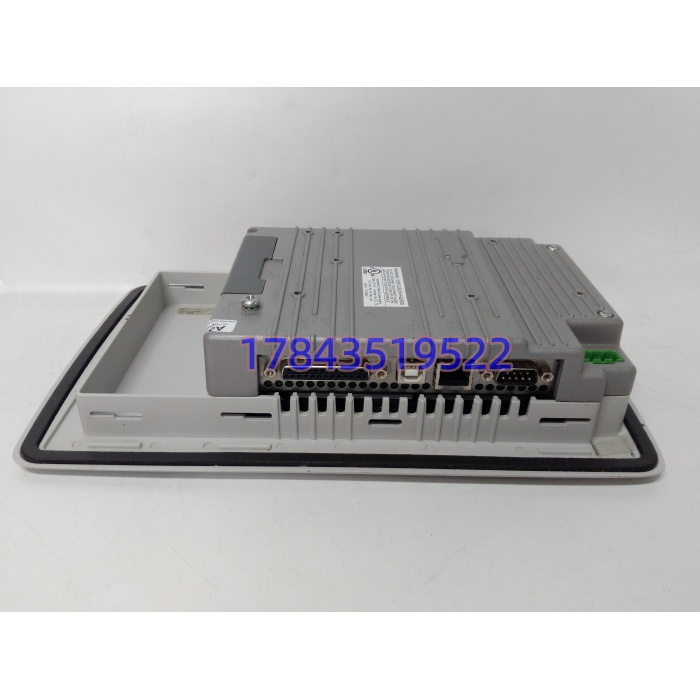

| 通信接口 | 1× 以太网 RJ45 10/100 Mbps；1× RS-232 (9-pin D-sub)；1× RS-422/485 (25-pin D-sub，依版本)；1× USB Type-A（U 盘/键鼠/项目传输） |
| 支持协议 | ABB MMS（连 AC800M/800xA）、Modbus RTU（串口）、可选 CB801 扩展 Profibus-DP 从站 |
| 组态软件 | ABB Panel Builder 800（V5.0 及以上支持 PP836） |
| 项目容量 | 通信标签量 1000，内部报警 400 条，历史记录 50 条，显示画面 60 个 |
| 供电 | 24 V DC（20–30 V DC 宽压），内置 2A 慢熔保险 |
| 功耗 | 典型约 0.4 A / 9.6 W；最大约 0.7 A / 17 W |
| 防护等级 | 前面板 IP66 / NEMA 4X（防尘防水防腐蚀）；后面板 IP20 |
| 工作温度 | 垂直安装 0~+50 °C；水平安装 0~+40 °C |
| 存储温度 | -20 ~ +70 °C |
| 湿度 | 5%–85% RH，无凝露 |

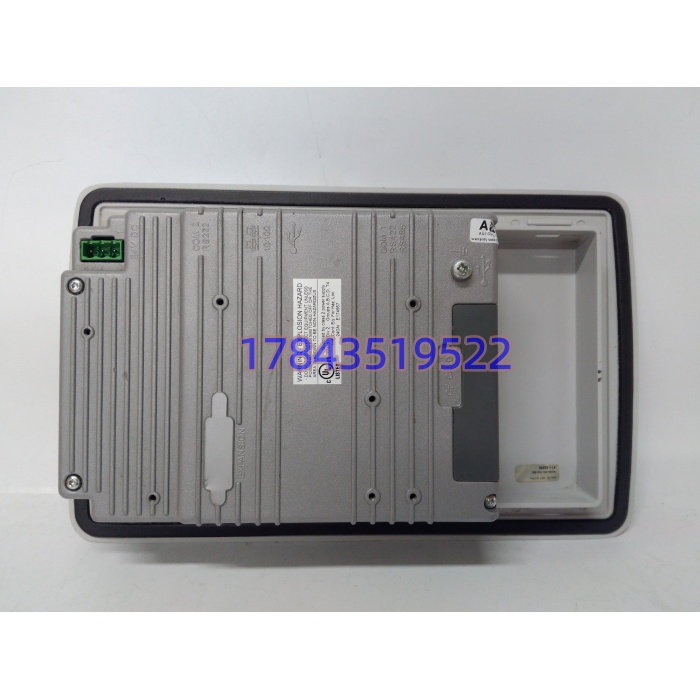

| 安装方式 | 面板嵌入式（cutout 开孔），压铸粉末涂层铝壳 |
| 外形尺寸 | 约 270×180×76.5 mm（前面板），开孔约 240×130 mm |
| 重量 | 约 1.3–1.5 kg |
| 认证 | CE / cULus / UL（Class I Div 2 Groups A-D 适用，以铭牌为准） |
产品介绍

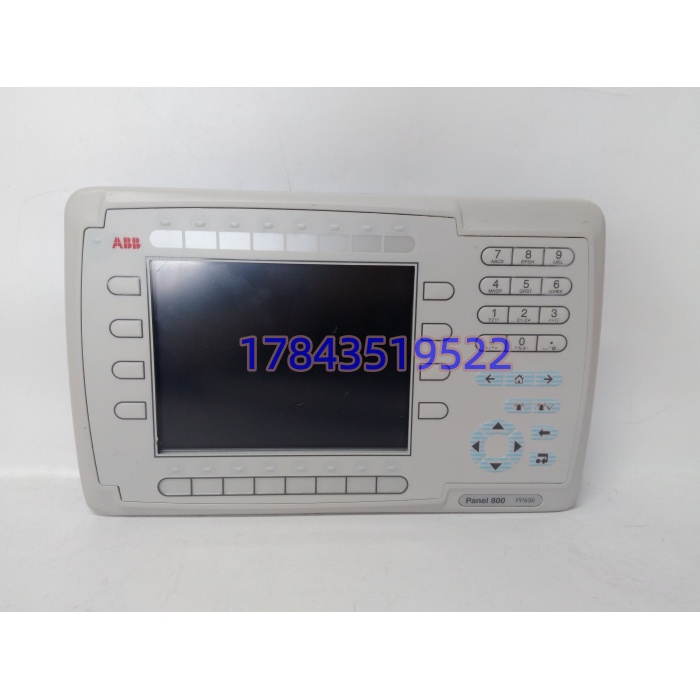

控制柜门上那块屏要是卡死，操作员只能跑现场按急停—— 就是 Panel 800 家族里干这活的 6.5 寸触摸屏。它嵌在柜门开孔里，前面板 IP66 扛得住冲洗和粉尘，电阻式触控戴着手套也能点，6 个 F 键加 8 个 LED 把”确认报警””手动/自动切换”这种高频动作做成实体键，油污环境下比纯触屏靠谱得多。
选它而不是拿通用触摸屏改，理由很硬：Panel Builder 800 拖拽式组态跟 Windows 操作逻辑一致，中文界面和工艺图库开箱即用，400 条内部报警 + 50 条历史记录够中小型线体追溯故障；以太网直连 AC800M 走 MMS，RS-485 还能挂 Modbus RTU 仪表，一台面板同时喂 DCS 和第三方设备。缺点也得说在前头——它只认 Panel Builder 800 工程文件，拿 WinCC 或 iFix 项目不能直接导入； 是 6.5 寸，开孔 240×130 mm，跟 PP836A（10.4 寸，开孔 266×175 mm）屏体和开孔都不互换，旧柜改造必须量开孔再选型。
替换与升级建议
- 直接替换： 同型号换货（3BSE042237R1 → 3BSE042237R1，固件/项目版本一致时，CF 卡拔下插新屏即可，Panel Builder 项目不用重做）
- 升级替换：PP826（6.5″ 按键+小屏旧款）→ （屏更大、彩触、项目容量翻数倍）——Panel Builder 项目需在 V5+ 重新编译适配，约半人日；开孔尺寸不同，必须重新开面板孔或更换柜门贴板
- 软件兼容（需改配置）： → PP836A（10.4″ 升级版，3BSE042245R2）——屏体、开孔、分辨率全不同，项目文件要按 10.4″ 重新组态，物理上不互换
- 硬件不兼容：普通工业显示器 / 工控机触屏 → （无 Panel Builder 工程体系、无 F-Key/LED 硬件、开孔与安装方式均不通）
- 常见选型误区：市面上把 写成”10.4 寸””Modbus TCP 直出””SIL3″的页面，全是把 PP836A 或其他型号张冠李戴。采购询价时让供应商拍再付款。
