描述
产品详情

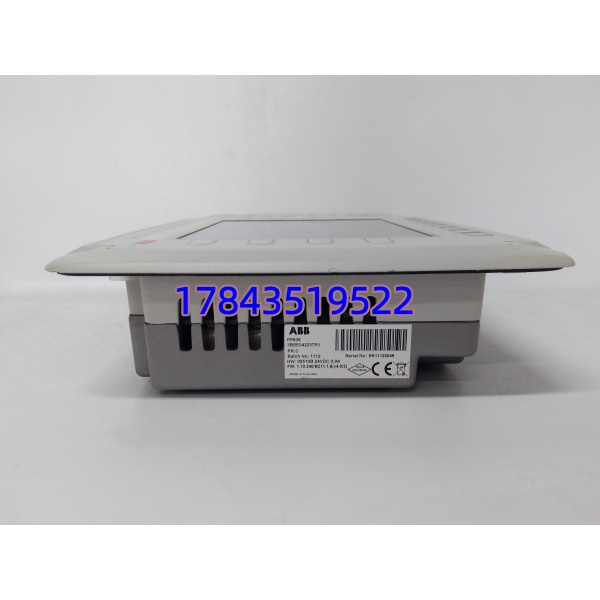

· 型号：PP836（3BSE042237R1）
· 品牌：ABB
· 系列：Panel 800（PP800）HMI Operator Panel
规格参数
- 产品型号：PP836
- ABB 订货号：3BSE042237R1
- 产品类别：工业操作员面板 / HMI（Panel 800 系列）

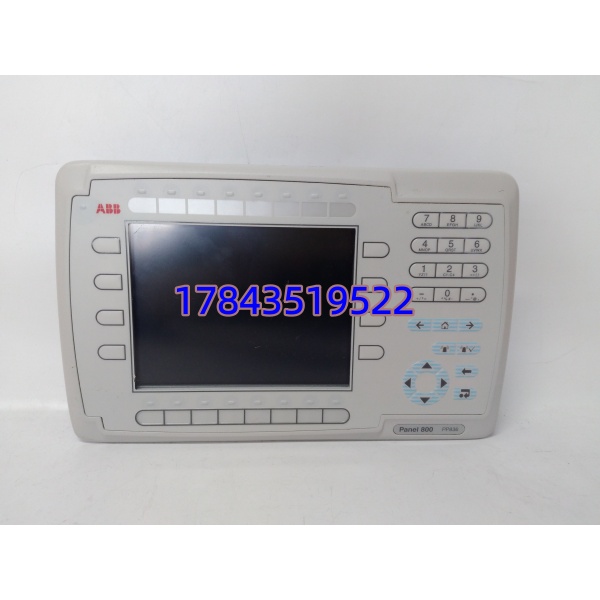

- 显示屏：6.5″ 彩色 TFT LCD，电阻式触摸屏
- 分辨率：640 × 480 像素（VGA），65536 色（64K）
- 背光：LED 背光，亮度可调（典型 300~350 cd/m²，需核对手册）
- 功能键：带 LED 指示灯的可编程功能键（具体数量依硬件版本，通常为 6~20 个软键区）
- 供电电压：24 V DC（允许范围 18~32 V DC），典型功耗 ≤ 10 W

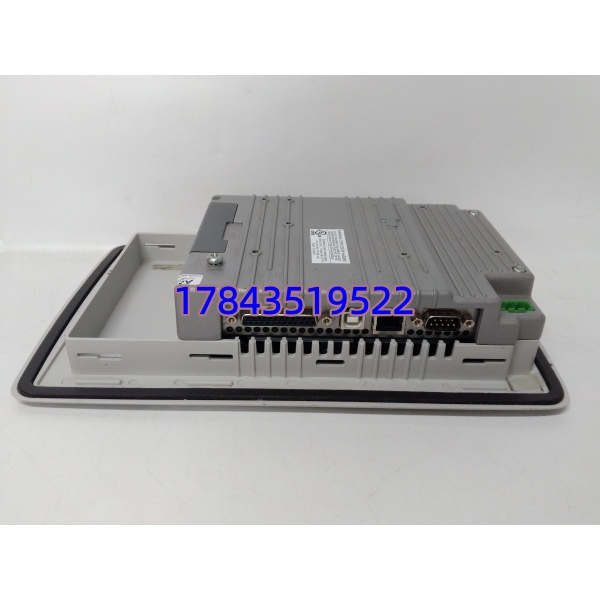

- 通讯接口：1× Ethernet 10/100Base-T（RJ45，Modbus TCP/ABB INP），1× RS-232（D-Sub 9），1× RS-485/422（或 COM2 复用，依版本）
- USB 接口：1× USB 2.0 Host（用于工程下载/历史数据/打印机，部分版本需选配）
- 存储器：内置 Flash（程序+配方+报警日志，典型 128MB~512MB 依固件版本，以手册为准）
- 前面板防护等级：IP65 / NEMA 4X（前面框），后壳 IP20
- 工作环境：0℃ ~ +50℃（部分资料标 -20~+60℃ 为存储或宽温版，运行以手册为准），5%~90% RH 无凝露
- 安装方式：盘柜面板嵌入式开孔安装（带密封胶垫），标配安装卡扣
- 开孔尺寸（参考）：宽约 188 mm × 高约 144 mm（具体需核对原柜开孔图）
- 外形尺寸（参考）：宽约 210 mm × 高约 168 mm × 深约 55 mm
- 组态软件：ABB Panel Builder 800 Version 5.x 或更高（向下兼容需验证）
- 认证：CE、UL 508、cULus、RoHS，符合 IEC 61131-2/ EN 61010-1
产品介绍
PP836 是 ABB Panel 800 系列 6.5 英寸就地 HMI，专为 AC 800M / System 800xA / Freelance 控制系统配套设计，安装在 MCC 柜门或就地操作台，让现场操作员不跑控制室就能看趋势、改设定值、确认报警。它走以太网连控制器（Modbus TCP 或 ABB Industrial Network Protocol），组态用 Panel Builder 800，画面可复用 800xA 导出的符号库。
和后来的 PP836A（R2 版本）比，PP836 R1 固件较老，对新 Windows 版 Panel Builder 有版本匹配要求，不支持某些新版矢量字体和脚本函数。该型号已逐步进入 Legacy 阶段，新项目多用 CP600-Pro 或 PP877，老柜改造通常只能原型号替换保开孔和工程兼容。坦白讲——这东西最大的坑不是坏，是工程备份丢了，换完屏没项目文件就白搭。
应用场景与行业案例
我在现场碰到最多的情况是：化工厂老 PP836 背光慢慢发黄然后彻底灭，操作员看不清 PID 回路设定值，只能凭经验拧手阀——这时候 HMI 就是安全屏障，不是摆设。
典型场景：
- 电力/水电辅机控制柜 — 给水泵/循环水泵就地启停+状态监视，用 是因为开孔已定型，换别家要改柜门
- 石油化工撬装装置（Skid） — 小型 PLC 配套就地 HMI，需 IP65 前面板耐冲洗，ABB 控制器直连无需网关
- 食品饮料包装线 — 班次产量统计+报警确认，Panel Builder 自带配方管理够用
- 冶金除尘/水处理子站 — Freelance 系统远程 IO 站配就地面板，断中央 DCS 仍可本地操作
真实案例：西北某电厂化水车间 #3 系列 屏无显示（背光驱动 IC 失效），因无备份工程文件，采购新屏后只能重新画简易画面应急，耽误 4 小时复产。后来建议客户：库房存一块测好的 + 定期从运行屏 USB 导出 .pbw 工程备份（一年一次就够）。第二次邻柜同故障，插上新屏 U 盘灌工程，15 分钟恢复。老师傅说早知道这么简单当初就该做
