产品详情

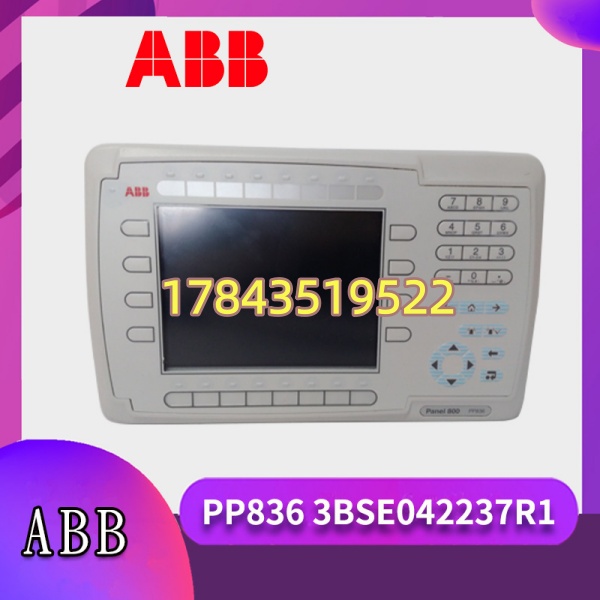

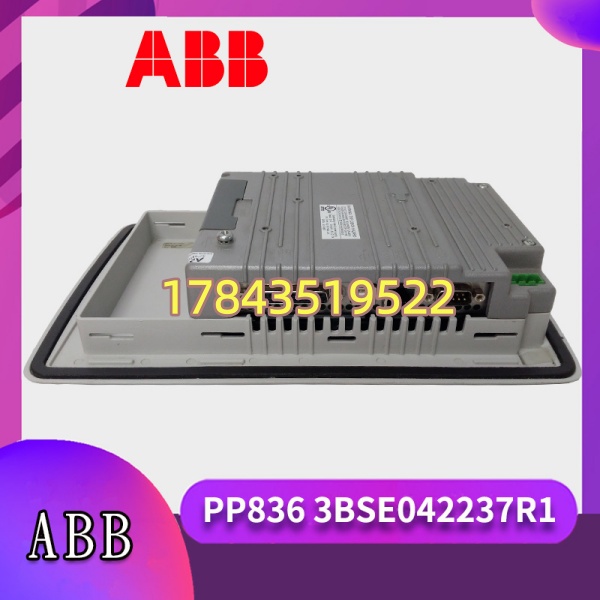

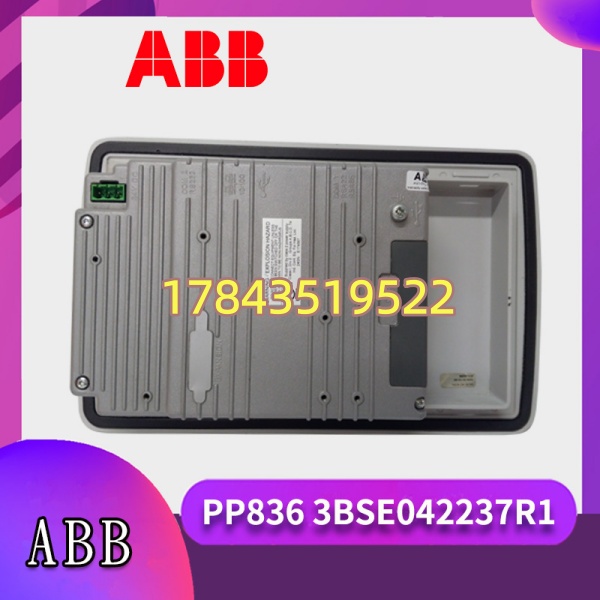

· 型号：PP836（3BSE042237R1）
· 品牌：ABB
· 系列：Panel 800 系列 HMI 操作员面板，兼容 Freelance AC 800F / System 800xA / Symphony Plus
规格参数
- 目录号：PP836
- 订货号：3BSE042237R1
- 产品类型：Panel 800 系列工业触摸屏操作员面板（HMI）
- 显示屏：6.5″ TFT 彩色 LCD（典型），部分区域资料标注 7″ 同系衍生——以实物为准
- 分辨率：640 × 480 像素（VGA），65,536 色（16-bit）
- 触摸屏类型：模拟电阻式（戴手套可用），配 6×可编程功能键 + LED 指示灯
- 背光：LED，典型寿命 >50,000 h，亮度可调
- 供电电压：24 V DC（允许范围 18～32 V DC）
- 功耗：典型 5～20 W（依背光亮度），待机约 3.5 W
- 通信接口：1× 10/100M Ethernet RJ45（部分版双口）、1× RS-232、1× RS-485/422（接线端子或 DB9 依版本）
- USB 接口：1× USB 2.0 Type-A（用于项目传输/数据记录/U盘）
- 支持协议：ABB Control Network、Modbus TCP、Modbus RTU（具体以 FW 版本及 Panel Builder 选项为准）
- 组态软件：ABB Panel Builder 800（V5.xx 以上推荐）
- 前面板防护：IP65 / NEMA 4X（正面），背面 IP20
- 工作温度：0℃ ～ +50℃（部分资料 -20～+60℃，以手册 Publication 3BDS009508为准）
- 存储温度：-20℃ ～ +70℃
- 相对湿度：5%～95% RH（无凝露）
- 安装方式：柜门/面板嵌入式安装，带密封衬垫
- 开孔尺寸（参考）：约 210 × 155 mm（W×H），具体以安装图纸为准
- 外形尺寸（参考）：约 230 × 170 × 60 mm（W×H×D）
- 重量：约 1.3 kg
- 认证：CE / UL / cUL / FCC / RoHS
产品介绍
PP836 是 ABB Panel 800 家族的经典 6.5 寸 HMI，主要嵌在现场控制柜门或操作台上，通过以太网连 Freelance AC 800F 的 FI830F 或 AC 800M 的 ENBT 模块，跑 Panel Builder 800 组态好的画面——工艺流程、PID 棒图、报警列表、趋势曲线都能做。比普通第三方 HMI 好在原生认 ABB 变量结构，不用自己写 OPC 映射，连上 IP 配好控制器节点号就能绑变量。
坦白讲这面板现在 ABB 已归入生命周期末端/部分区域 EOL，新项目推 newer Panel 800 型号（PP877 等）。老线换件最怕两件事：一是项目文件（.ppx）是用旧版 Panel Builder 做的，新屏 FW 太新可能提示不兼容需升项目——建议备件 FW 尽量匹配旧屏版本；二是触摸屏电阻层老化，用个 8～10 年点击位置漂移需校准或换屏。* 我在现场遇过半夜 HMI 背光灭但背后 24V 正常——是 CCFL/LED 驱动板电容干涸，不是控制器问题，换 PP836 解决。
应用场景与行业案例
痛点切入：
污水厂配药间 Freelance 柜门 PP836 突然屏暗、触摸无反应，量端子 24V 正常，背板绿灯微闪——典型背光驱动或主板电源级故障。原厂早停产，等新件无望。这种局面唯一快解是找同 3BSE042237R1 Rev 测 OK 拆机件，插网线、U盘灌原 .ppx 项目文件（或网络 Download），柜门不开机柜半小时恢复就地操作。
典型场景：
- 区域供热/换热站 —— Freelance AC 800F 就地 HMI 显示供回水温度压力、设定阀位，以太网直连 FI830F
- 水处理/污水厂 —— 药剂投加间就地操作面板，显示 pH/浊度趋势及报警确认（不需跑中控室）
- 化工间歇反应釜区 —— Panel 800 嵌现场防爆箱外非防爆侧，显示批次步骤及安全联锁状态
- 食品饮料 CIP 站 —— 小系统直连 AC 800M 或 S7-300 做 Modbus TCP 本地监控
真实案例：
西北某化工园供热首站，2008 年投 ABB Freelance + PP836 嵌柜门做就地监控。严冬某日操作员反映屏点击位置严重偏移、部分区域无反应。开柜查 24V 供电稳，U盘备份原项目（.ppx）后断电视觉检查——电阻膜边缘有细微裂纹（北方干燥+昼夜温差大加速老化）。手上早备一片测 OK 二手 ，嵌门安装、U盘 Restore 项目、IP 设回原地址（192.168.x.x）、校准触摸——5 分钟搞定。老师傅说：”HMI 这东西十年一换，以后每台柜多留 U 盘备份。”
常见问题解答 (FAQ)
HMI 本身无热插拔概念——断 24V 拆装即可，不影响控制器运行（仅失就地操作）。换上新屏后需重设 IP 地址（或 DHCP）、灌入同名 .ppx 项目文件，指向同一控制器 IP/节点号即可正常工作。
Q2：新屏 Firmware 和旧项目 Panel Builder 版本不匹配怎么办？
Panel Builder 打开旧项目时若提示 FW 不兼容，有两种路：①用 Panel Builder 升项目 FW 版本再 Download 到新屏（推荐，注意保留原备份）；②要求供应商提供与旧屏同 FW rev 的 （较难但保项目不改）。换件前记一下旧屏 System → About 里的 Firmware Version。
Q3：能和 PP877 / 新 Panel 800 系列直接互换吗？
物理开孔尺寸不同（PP877 通常更大），不能简单面板替换。软件层面新 Panel 800 可导入旧 .ppx 但需注意对象库兼容性——通常需重新适配分辨率和字体。保产项目建议找同型号 。
Q4：触摸屏点击不准或局部失灵怎么判断是屏还是软件？
进 内置 Calibration（通电时长按某功能键或点四角进入校准），如校准后仍漂移/盲区大 = 电阻膜老化需换屏；若校准正常但变量不刷新 = 通信问题（查网线、控制器 IP、项目里 Variable Server 使能）。
Q5：二手/拆机件怎么鉴别？
看正面 ABB Logo 镭雕清晰、屏幕无划痕/发黄（老化发黄说明背光 LED 已衰）；要求卖家提供上电显示 Panel 800 启动 LOGO 截图 + 触校通过视频；查背面端子无烧蚀、以太网口簧片光亮。特别注意 U盘口能识别（插 U盘 看指示灯）。
