描述
产品详情

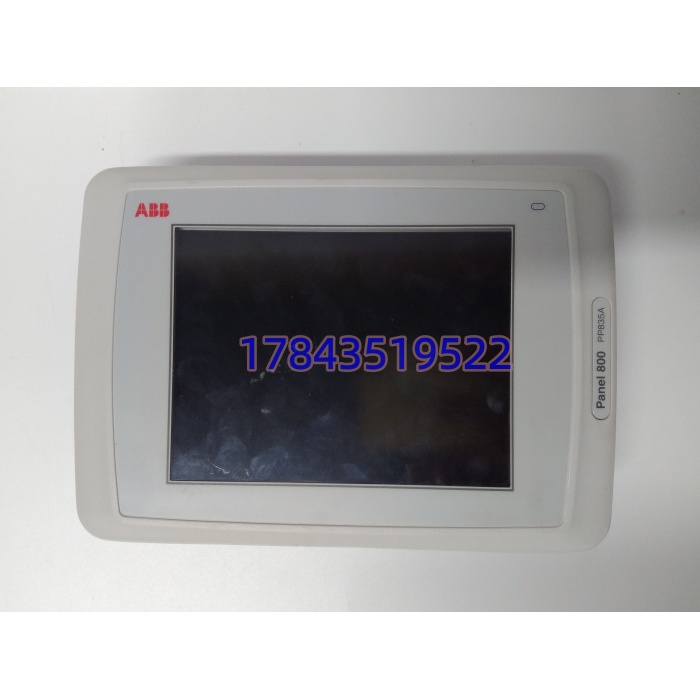

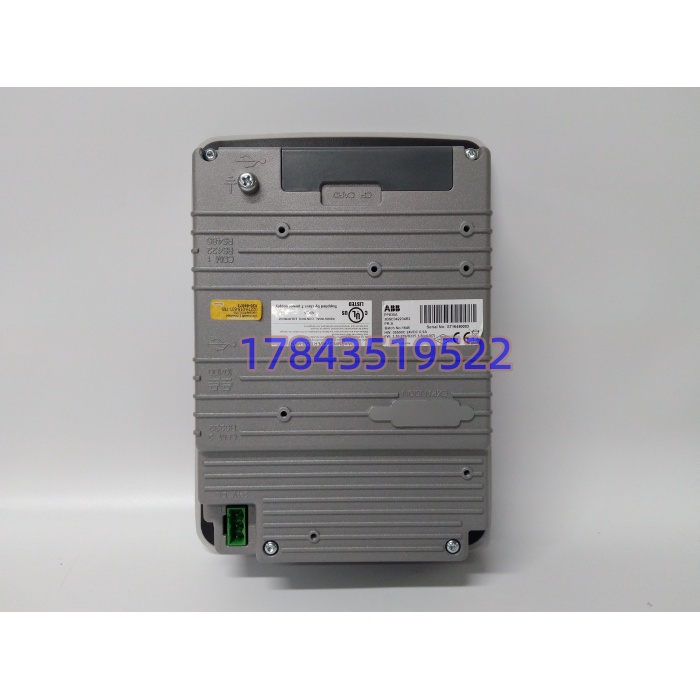

· 型号：PP835A
· 品牌：ABB
· 系列：Panel 800 系列（Compact Operator Panel）
技术参数
- 产品身份: 独立工业 HMI 操作面板，不走 AC800M 背板 VME/PCI，靠以太网/串口挂控制器
- 显示屏: 6.5″ TFT LCD，640×480 (VGA)，LED 背光，65536 色
- 触摸: 电阻式（压敏），支持戴棉质/乳胶手套点按，不支持多点手势缩放（别被第三方页的”电容多点”误导）
- 处理器与内存: 官方手册档 400 MHz RISC + 128 MB RAM + 128 MB Flash；部分渠道页写 800 MHz Cortex-A9/256 MB 属混淆了 PP800 新版固件衍生宣传，采购以白标签为准
- 供电: 24 VDC（18–32 VDC 允许），典型功耗约 5 W（0.21 A@24V），最大不超 7 W

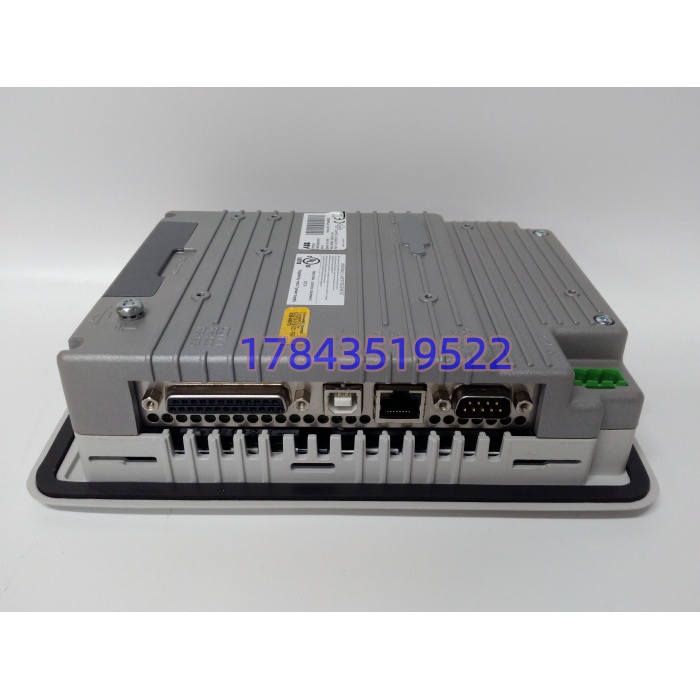

- 通信: 1× Ethernet 10/100 Mbps（Modbus TCP / 800xA 以太网）、1× RS-232、1× RS-485（Modbus RTU）、1× USB 2.0（屏侧下载/鼠标）；严格来说 Profibus DP 需外扩通信卡，本体不出 DP 口
- 组态软件: Panel Builder 800（V5.x–V6.x 工程文件），与 PP836/PP865 同工程树可移植
- 资源上限（V6 标准型）: 1000 通信标签 / 400 内部报警 / 50 历史记录 / 60 画面 / 同时连 3 种驱动
- 防护: 前面板 IP65（NEMA 4），后部 IP20；粉末涂层铸铝壳
- 开孔尺寸: 约 188 × 127 mm 面板开孔，外侧边框 210 × 146 mm 级，柜门厚度适配 2–6 mm
- 工作温度: 0 ~ +50 °C（ABB 手册主流值），渠道常标 -20 ~ +60 °C 是乐观边界，长期留余量按 0~50 用
- 重量: 约 1.48 kg
- 认证: CE / UL / cUL，RoHS；ATEX 机型另出尾缀不在此号
- 状态: Panel 800 老 6.5″ 档已逐步让位 PP836（同尺寸升级款），PP835A 现靠库存流转
产品介绍
控制柜门上如果还嵌着一块按键式 OP 面板，操作工查个报警得翻三层菜单——换 PP835A 的意义就是把 AC800M 里 PM866 跑出来的变量、趋势、联锁状态，直接画成流程图钉在产线边上。它不属于控制器家族，是 Panel 800 里 6.5 寸档的”标准型电阻屏”：640×480 在今天看像素不炸裂，但现场灯光下 VGA 的字体边缘比很多廉价 TFT 更稳，电阻层戴劳保手套能点，这一点在煤化工或污水处理巡检段比电容屏实用得多。
采购侧讲，PP835A 和 PP835（无 A）、PP836 的坑在尾缀不在尺寸——PP835 早期版固件只认 Panel Builder 800 V4.x，PP835A 是 V5.x 起跳，工程文件单向兼容（老工程可升，新工程下不去老屏）；PP836 是同尺寸但触控和背光驱动改过，外壳开孔一致但固件不互通。国内现货商常把 PP835 拆机屏重贴标当 PP835A 卖，辨识点是 A 版背面铭牌第二行有 “” 丝印且 Boot 自检进 V5.x 以上。价格 2026 年国内挂价 ¥5,780（长欣期货）到 ¥8,269（易卖现货）再到 ¥12,500（厦门雄霸批量），领导批价卡 ≤¥8,000/台含税运带 Panel Builder 测试工程+12 个月质保 比较稳，低于 ¥5,000 的”全新”九成翻新屏。
