描述
产品详情

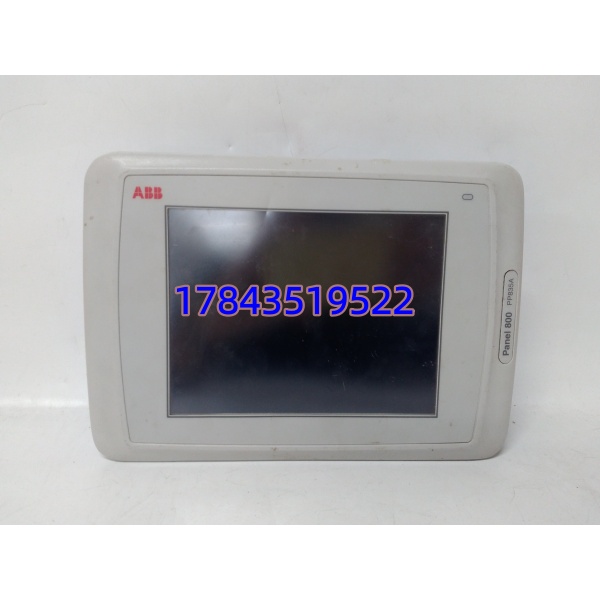

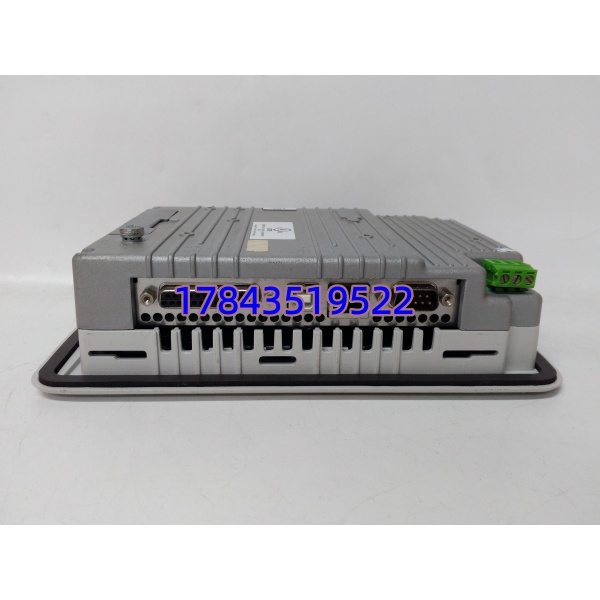

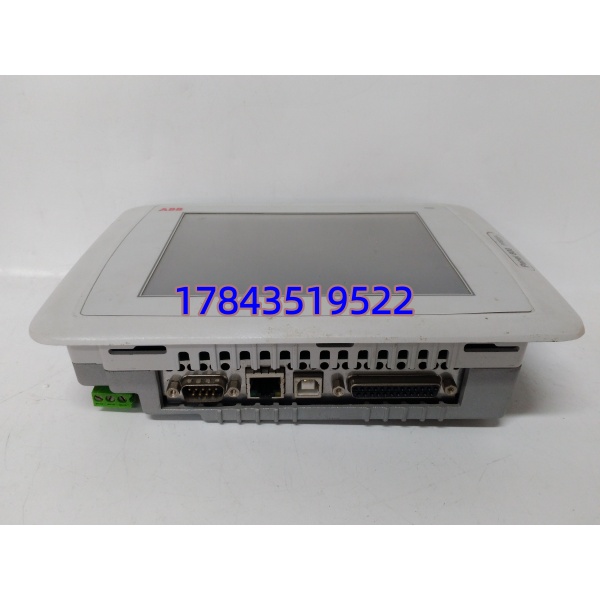

· 型号：PP835A（3BSE042234R2）
· 品牌：ABB
· 系列：Panel 800 系列
规格参数
- 显示屏：6.5英寸 TFT 彩色 LCD
- 分辨率：640 × 480 像素（VGA）
- 触摸类型：模拟电阻式触摸屏（支持戴手套操作）
- 供电电压：24 V DC（允许范围 18～32 V DC）
- 典型功耗：≤5 W（约 0.2～0.4 A @24V DC）
- 处理器：ARM-based RISC（早期资料200MHz，后期批次800MHz需核对手册）
- 内存：RAM 32～256 MB（依固件版本），Flash 32～512 MB
- 通信接口：1× Ethernet 10/100Base-T（RJ45），1× RS-232，1× RS-485/422，1× USB 2.0（用于下载/SD卡扩展）
- 防护等级：前面板 IP65 / NEMA 4X，后壳 IP20
- 工作温度：-20 ℃ ～ +60 ℃（部分资料标0～50℃，现场建议按-20～60参考）
- 存储温度：-40 ℃ ～ +80 ℃
- 开孔尺寸（面板切孔）：约 188 × 127 mm（安装耳夹固定）
- 外形尺寸：约 201(W) × 152(H) × 50(D) mm，净重 ≈ 0.85～1.48 kg
- 组态软件：ABB Panel Builder 800
- 认证：CE、UL 508、RoHS（以实物铭牌为准）
产品介绍
PP835A（3BSE042234R2）是ABB Panel 800系列里最常用的一款6.5英寸纯触控HMI面板，主要配AC 800M、Freelance和800xA系统做就地操作终端。它不带物理按键，靠电阻式触摸屏操作，组态走Panel Builder 800，工程文件向下基本兼容PP835老版本，只是R2后缀代表A版硬件改良——坦白讲采购时别拿错成PP835无A版，外观一样但部分固件版本有差异。
现场最大的好处是-20℃冷启动能力加IP65前面板，配电室或车间现场水冲都不怕，以太网直连控制器延时低。相比第三方小尺寸HMI它的价值在于和ABB DCS原生协议栈（Control Network / MMS over Ethernet）配合更稳，不用再折腾OPC中转，老系统延寿改造时直接原位替换旧PP835也行。
应用场景与行业案例
我在现场见过不少PP835A是因为原面板用了十年以上，触摸屏局部”漂移”导致操作员点不动急停或无法确认报警——这种事往往发生在夜班。
典型场景：
- 化工/炼油装置现场控制室——安装在AC 800M机柜旁挂墙箱体内，显示回路PV/SP/MODE并做本地设定，非它不可因为要走ABB私有MMS协议直连PM8xx，第三方屏得加网关。
- 水处理/污水泵站——户外箱体内宽温IP65面板直接嵌入不锈钢门板，潮湿盐雾环境普通商用屏撑不过一季。
- 食品饮料包装线——产线旁就地监控配方和计数器，支持多语言切换方便倒班。
- 电厂辅机系统（除灰/化学水）——老旧PP835屏老化花屏后原位替换PP835A，开孔一致，工程文件稍作编译即可上线。
真实案例：
某化工厂脱盐水站，原PP835（初代）运行第11年出现大面积触摸无响应，操作员要敲键盘进WinCC才能改设定值。凌晨两点翻出库房一台全新PP835A 3BSE042234R2，拆旧屏→装新屏→灌备份的.pba工程文件→重新编译下载，15分钟恢复。老师傅说：”早知道这玩意儿寿命就十年，三年前就该列入MRO常备清单。”事后把旧屏寄回做触摸膜单独更换当冷备。
