描述
产品详情

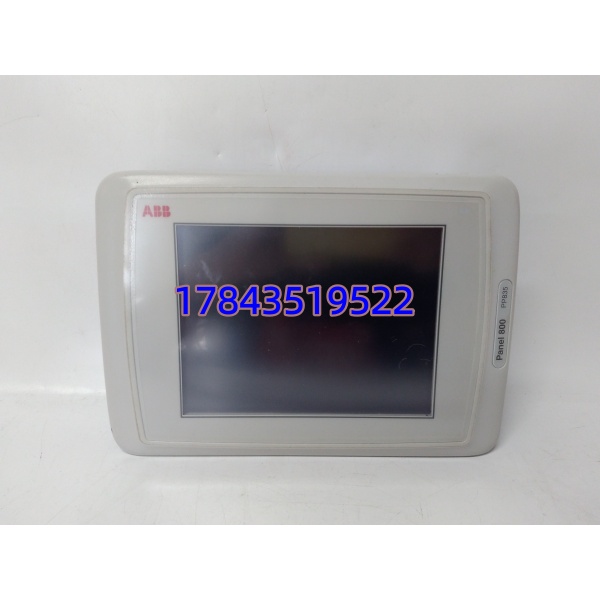

· 型号：PP835（3BSE042234R1）
· 品牌：ABB
· 系列：Panel 800 Series（兼容 Panel Builder 800 软件）
规格参数
- 显示屏尺寸：6.5英寸 TFT 彩色 LCD
- 分辨率：640 × 480 像素（VGA）
- 触摸屏类型：模拟电阻式（支持戴手套操作）
- 显示色彩：65536 色（16位）
- 背光灯：LED，寿命 >50,000h（需核对原厂手册）
- 电源：24 V DC（额定 18~30 V DC，典型功耗 ≤12W）
- 通讯接口：1×10/100M Ethernet RJ45，1×RS232，1×RS485/422（具体视硬件版本）
- 支持协议：ABB SattBus/Ethernet、Modbus RTU/TCP、OPC（视固件版本）
- 前面板防护：IP65 / NEMA 4X（前面），后面 IP20
- 工作环境：-10℃ ~ +50℃（部分资料标-20~60℃，以铭牌为准），湿度 5%~90% 非凝露
- 开孔尺寸：约 176×132 mm（面板切孔，具体按安装图纸）
- 外形尺寸（面板）：约 198×152 mm，深度 ≈55-65 mm
- 重量：≈1.3~1.5 kg
- 编程软件：ABB Panel Builder 800（Version 6.x，向下兼容项目文件需注意）
产品介绍
PP835 是 ABB Panel 800 家族里经典的 6.5 寸紧凑型 HMI，专门给 AC800M、Freelance 800F 或带 Modbus 口的第三方 PLC 做本地操作和监视用。它比普通文本面板直观——能跑矢量图形、实时趋势、报警列表和配方，现场老师傅看一眼 P&ID 简图就能判断阀门状态，不用翻多层菜单。
实际工程里它最大的优势是原生走 ABB 以太网协议，配 AC800M 几乎零配置就能连上 Controller，比挂第三方屏省掉不少通讯调试时间。PP835A（3BSE042234R2）是该面板的后续小改版，固件版本不同，换件时注意用 Panel Builder 做项目转换或固件匹配，别直接盲插完事。
应用场景与行业案例
我在现场最常见的问题是老产线 PP835 背光老化发暗、触摸漂移，操作工反复戳没反应，最后误判为控制系统故障——其实就一块 HMI 寿终。
典型场景：
- 化工/精细化工 — AC800M 控制柜门上嵌装 PP835，就地启停搅拌/查看温度趋势，省得跑主控室。
- 水处理/泵站 — 户外箱体内壁挂，IP65 前脸抗水汽，Modbus TCP 读 PLC 数据。
- 食品/包装产线 — 小机台旁做配方选择和批次报警确认，6.5寸够用不占地。
- 自备电厂辅机 — Freelance 系统就地监视除氧器/给水泵参数。
真实案例：
南方某化工厂脱盐水装置，凌晨3点操作工报”画面卡死无法操作”，现场检查 AC800M CPU 正常、通讯灯闪，PP835 背光微亮但触摸完全无响应——用了快12年的原装 PP835 屏体老化。库房翻出一块测过好的二手 （同 3BSE042234R1），断电拆旧装新、灌备份 .pbw 项目文件、通电，5分钟恢复运行。那次之后他们开始对关键位 HMI 做轮换备件储备。坦白讲，停产不奇怪，但这玩意儿现场还大量在用，有块测试好的备件比啥都强。
