描述
产品详情

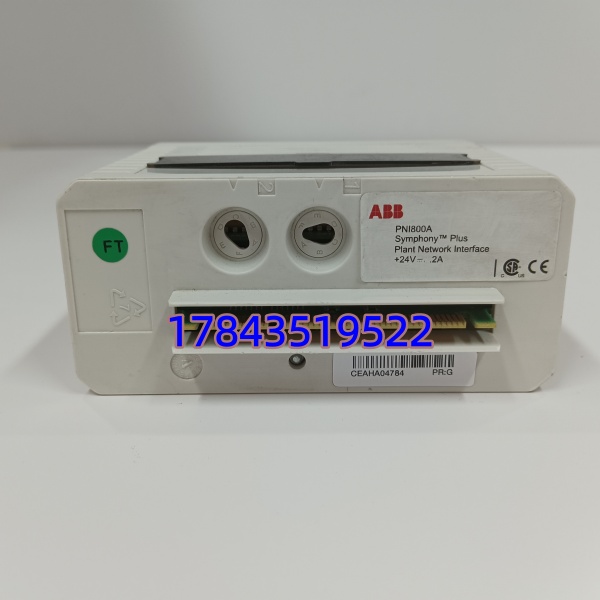

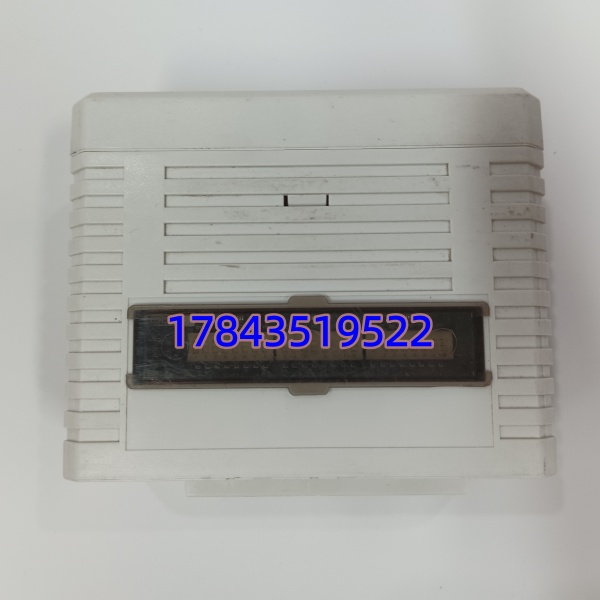

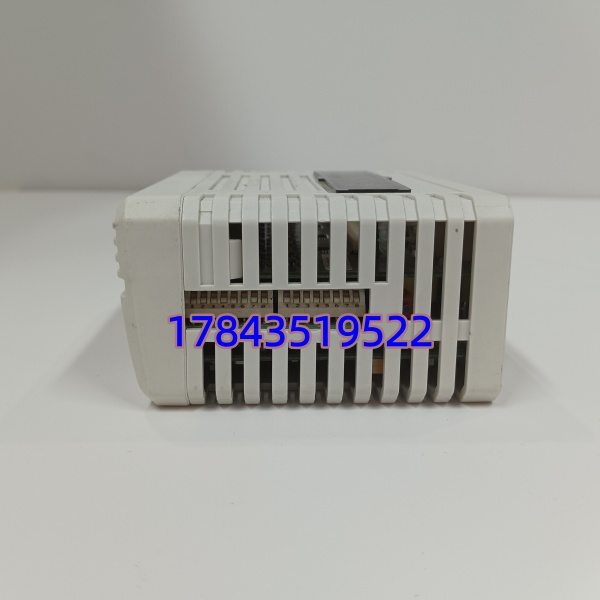

· 型号：PNI800A（3BSE051050R1）
· 品牌：ABB
· 系列：S800 I/O — PROFIBUS DP Network Interface Module（NIM）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PNI800A（3BSE051050R1） |
| 适用系统 | ABB S800 I/O 系统（配合 MB805 / MB840 等 S800 底座使用） |
| 模块类型 | PROFIBUS DP Slave Interface Module（DP-V0 / DP-V1 支持） |
| 通信协议 | PROFIBUS DP 符合 EN 50170/IEC 61158，支持 Class 1/2 Master 连接 |
| 传输速率 | 9.6 kbps～12 Mbps，自动波特率检测 |
| 通信接口 | 2×DB9-F（PROFIBUS IN / OUT，支持线性总线拓扑串联） |
| 站地址设置 | DIP 开关 0–126（地址 126 通常保留诊断），支持软件设址（依 GSD 版本） |
| 最大 I/O 数据 | 输入 ≤244 Byte / 输出 ≤244 Byte（DP-V1 标准限制） |
| 供电方式 | 经 S800 底座由外部 24 VDC（18–31.2 VDC）供电，典型功耗 ≈2.5 W |
| 隔离 | 通信端口与模块内部电路光电隔离（典型 1 kV 以上，以 ABB HW Manual 为准） |
| 状态指示 | PWR（电源）、RUN（运行）、ERR（错误）、BF（总线故障）、SF（系统故障）LED |
| 热插拔 | 支持（S800 底座带电插拔，建议先确认无关键联锁受影响） |
| 配置方式 | 导入 ABB 提供的 GSD 文件至主站组态软件（Step7 / TIA 等），Control Builder M 可读写参数 |
| 工作温度 | -25℃ ～ +70℃（IEC 61131-2 工业级） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%～95% RH（无凝露） |
| 防护等级 | IP20（模块本体，安装于控制柜内） |
| 认证 | CE、cULus、DNV GL、RoHS，符合 IEC 61000-4 EMC 标准 |
产品介绍
改造项目里遇到过 I/O 已经铺好却要并入西门子 S7-300/400 或 S7-1200/1500 PROFIBUS 网络的情况吧？这时候换掉原有以太网头换上 PNI800A 是最经济的——不用动端子接线、不用加外挂网关，拔旧通信模块插这块，GSD 文件导进主站组态映射 I/O 地址，一个上午能完成切换。它的双 DB9 口允许你把多个 DP 从站串在同一条总线上，省掉额外 DP 中继器（当然总长别超规范 1200 m / 32 节点限制）。
跟老版 PNI800 比，A 版内存翻倍（32 MB vs 16 MB）、温域更宽、诊断 LED 更细（能区分总线故障 BF 与模块自身 SF），现场排错快一点。短板坦白说两条：一是只跑 PROFIBUS DP 从站，不能当主站去扫其它 DP 从设备（那得看 AC 800M + CI854A）；二是 底座版本太老（极少数初代 MB800 无金手指定义）可能不认，订前核对底座型号——这一条常被忽略导致到货插上 RUN 灯不亮。
替换与升级建议
✅ 直接替换
- PNI800A（3BSE051050R1）←→ PNI800（老版）： 向下兼容 PNI800 所在 底座与组态，直接物理替换。老 PNI800 若停产可放心上升级为 A 版，GSD 文件通用（建议用新版 GSD 解锁完整诊断）。
- 同底座跨协议替换方向： 底座也可换 CI854A（Profibus DP Master）、EI803F（Ethernet/IP）、FI830A（Foundation Fieldbus）等——但这属于换通信协议类型，需在 Control Builder M 重新组态 通信头参数并改主站侧工程，不算免配置替换。
⚠️ 软件兼容（需改配置）
- ：若原系统是极早期 初代底座，可能需随底座一起升级才能识别 A 版——底座本身也影响兼容，不只看模块。
❌ 硬件不兼容
- 独立安装型 PROFIBUS 网关（如 Anybus 模块）、1756-IF8 等 PLC 模块——物理无 底座金手指，无法安装。
- AC 800M CPU 直接插—— 不是 CPU，不插 AC 800M 机架。
若无 库存，短期应急可用 PNI800（若有库存）暂替，功能一致但诊断与内存受限；协议不同的 CI854A 等不可作临时替补。
常见问题解答 (FAQ)
Q1：这模块能直接当 PROFIBUS 主站扫我现场的 ET200 吗？
不能。 是 DP 从站（Slave），只响应主站轮询。要做 DP 主站需用 ABB AC 800M + CI854A 或外置主站扫描器。
簇每套底座只能插一块通信头——不存在混插。但不同 簇分别用 和 并联在同条 PROFIBUS 总线上完全没问题，主站看它们都是标准 DP 从站。
Q3：站址怎么设？组态里设的和 DIP 开关冲突会怎样？
建议 DIP 设好、GSD 里站址保持一致。若 GSD 下载地址与 DIP 不同，多数主站以 GSD 配置为准但模块 DIP 仍须落在有效范围（1–126），否则 BF 灯闪烁报参数化错误——遇此先核对两边地址统一。
Q4：热插拔操作有啥要注意的？
支持热插拔，但拔之前确认该 簇 I/O 不在关键联锁或安全回路（或已打旁路/保护退出），拔后相关过程变量会短时变坏值（看主站看门狗设定）。插回自动重初始化，RUN 灯常亮即恢复。戴防静电手环。
