描述
产品详情

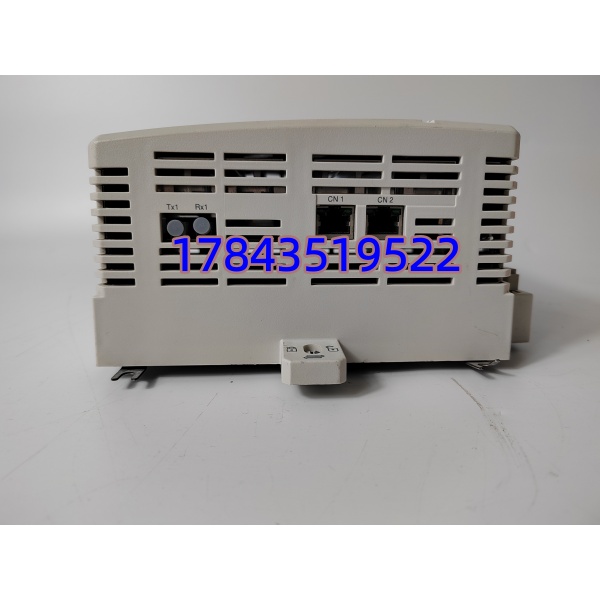

· 型号：PM891 3BSE053240R1（ABB AC800M系列高性能处理器，PM891=450 MHz双核浮点，3BSE053240R1为标准版带以太网，后继PM892/PM895）
· 品牌：ABB（Asea Brown Boveri）
· 系列：AC800M控制器 / System 800xA过程自动化平台（插机架Slot 1，冗余PM891对卡可选）
规格参数
- 产品全称：PM891 — Processor Module, AC800M High Performance CPU, 450 MHz dual-core with FPU
- 制造商：ABB（System 800xA / AC800M线，PM891属EOL边缘/NRND，新线PM892/PM895）
- 系统归属：插AC800M机架（标准/冗余/Ext），槽位必须为Slot 1（紧靠电源SD821/SD812），不能插其他槽
- 处理器：双Motorola Book E ISA核心，450 MHz，硬件浮点单元（FPU），比PM864快约40%逻辑扫描
- 内存：64 MB电池后备RAM（易失，需CR2032或机架上锂电保持），16 MB闪存（非易失程序/符号/事件日志）
- 扫描性能：布尔0.08 ms/1000触点（典型），最大I/O映射：本地S800 128 DI/DO+64 AI/AO典型，通过CI854 Profibus扩展需核对
- 通信：前面板2×RJ45 100 M Ethernet（Control Network连800xA站/冗余对卡同步），后面背板连S800 I/O，串口RS-232/485（配置/Modbus RTU）
- 冗余：支持双PM891对卡（槽1+槽2？严格来说冗余对卡都在Slot1区域电源旁，主/备自动切换<10 ms无输出抖动，需SD821双电源）
- 供电：由AC800M机架背板供24 VDC（SD821电源模块输出），典型功耗约15 W，不由外部端子单独供
- 电池：机架上SD821带3 V锂电（CR2032 x2）保持RAM，电池失效上电提示“Memory Lost”需重下Control Builder项目
- 指示：前面panel Run/Err/Primary/Secondary（冗余）/Com LED，在800xA里Primary绿=主CPU跑
- 安装：插机架欧卡槽（单槽宽160×100×25 mm），DIN轨或19英寸机箱，IP20柜内，重量≈0.25 kg
- 工作条件：0℃至+60℃操作（柜内），存储-40℃至+85℃，5–95% RH非冷凝，MTBF渠道/MRO>15万小时需核对原厂
- 软件：Control Builder M（CBM）v5.x–v6.x IEC 61131-3，项目下装需固件匹配CBM版（严格来说它只在固件v6.x以上吃800xA v6，老v5可能限PM864）
- 生命周期：原厂NRND边缘，交期长（16–26周），新项目PM892/PM895，老炼化/电厂/造纸800xA还在跑，MRO靠拆机测试顶
产品介绍
从维护者视角切入：这不是S800 AO卡也不是Triconex安全CPU，而是机架Slot1那块带双以太口和Primary/Secondary灯的450 MHz大脑——现场实测发现，造纸湿部传动或电厂化学水800xA柜还插着它，64 MB RAM里塞满PID回路+符号变量+事件日志，背板每40 ms扫S800 AI/AO做加药pH闭环，双对卡自动切换<10 ms让输出不抖（我凌晨2点处理过单CPU电池死机全柜PID开环废超纯水）。严格来说，它只在Control Builder Mv6.x固件下原生支持，新PM892物理兼容但固件不混用，电池死或RAM清=上电Memory Lost重下装项目，停线做CBM下装+校准变送器回路赔几小时起（请以原厂手册为准）。
作为库存经理，这归ABC的A类：一台化水站800xA主 Err灯常亮Run灭=全PID开环超纯水废批次赔六位数，模块拆机八百到两千但停线代价大，ABB原厂NRND交期16周起，老800xA在炼化/造纸/电厂辅机还在跑，属于“交期长、MRO靠拆机测试、建议备1件冷备+秋检做冗余对卡切换测试”的典型过程CPU保命件。TCO算，备两件拆机放柜（主+备对卡），秋检拔备件插槽2做冗余切换<10 ms验证，比等16周原厂交期停线赔几十万划算。
应用场景与库存策略
痛点切入直白：凌晨电厂化水RO进水电导率突升，800xA操作员站全部坏质量——机架Slot1 Err红Run灭，备（单CPU配置）也死电池导致RAM清，Control Builder报Memory Lost需下装项目+校准32路AI变送器回路，化水切手动超纯水超Spec废两批晶圆八万。ABB代理说交期22周NRND推荐PM892（物理兼容但固件需升CBM v6.x→v7，停线一天升软件+重映射）。MRO二手池调货跨三省带不确定固件版（v6.0 vs v6.1不混用）。
典型场景与备货建议：
- 造纸湿部/发酵罐：800xA柜双对卡做PID加药pH/DO闭环，Slot1主Slot2备自动切<10 ms。建议设备科备1件冷备件（Buffer stock）放防静电袋+干燥柜，每年秋检做冗余切换：拔备件插槽2→Primary/Secondary闪→拔主CPU备件上电自动同步（RAM锂电好），验证切换<10 ms输出不抖。
- 电厂化水/辅机：单配置（无冗余）槽1，升PM892要升CBM+重映射S800地址。建议按每机架备1件，成色选测试OK拆机（交期22周起），附原CBM项目备份U盘+锂电电压≥3 V标签（CR2032机架上SD821里）。
- 炼化罐区/码头装卸：800xA混+CI854 Profibus连远程S800，双以太连PlantPAx。建议，贴“仅 3BSE053240R1固件v6.x，伴CBM项目U盘+锂电日期”。
- 食品/啤酒发酵：宽温0–50℃柜内十年，双核跑复杂配方ST代码。建议安全库存=停PID闭环废批次：若废两批晶圆八万，那就备1件冷备+秋检做bench插测试机架CBM下装原项目读%IW/%QW吻合拍视频。
真实案例：东部某晶圆厂超纯水站，2024年秋检后首班，800xA机架（SD821双电源+Slot1= 3BSE053240R1单CPU）突然Err红Run灭，锂电里CR2032死电压1.8 V导致RAM清，Memory Lost需CBM下装。维护没冷备件，原厂交期22周，紧急调MRO群里苏州同行有测试OK拆机 v6.0（同固件），顺丰即日达280 km，断机架总空开（单CPU断=全PID开环化水切手动超Spec废两批八万），拔旧件（拍锂电座CR2032死，金手指无氧化），装拆机，上电Memory Lost提示，连笔记本Control Builder M v6.0下原项目（U盘备份幸亏有），%IW/%QW映射回，做4–20 mA模拟源走pH/电导率→PID闭环稳。全程开环18分钟废两批八万，要是没拆机件等原厂交期停PID两天重校准变送器回路赔三十万。事后提进A类，采购Last-time-buy 4件拆机 v6.x放备件柜，附U盘CBM项目+锂电换新标签，秋检做冗余对卡切换测试（买第二件插槽2做Primary/Secondary闪<10 ms输出不抖）拍视频。
