描述
产品详情

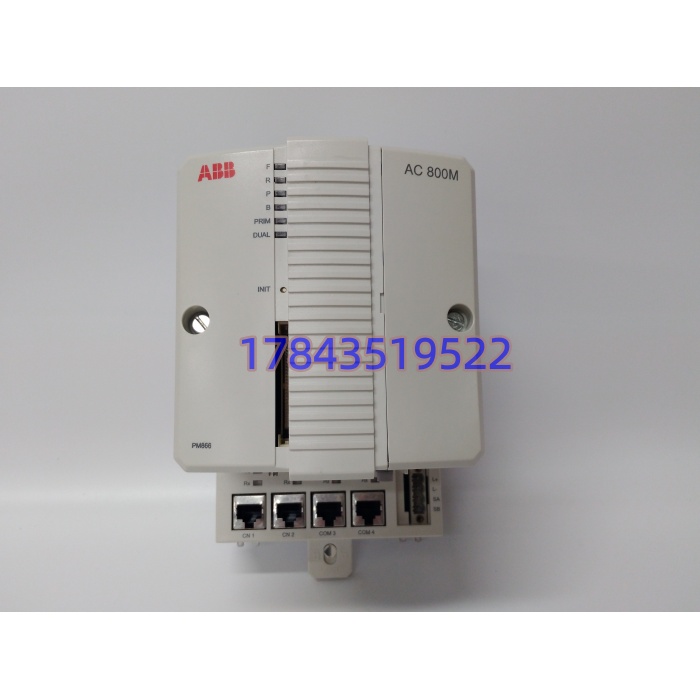

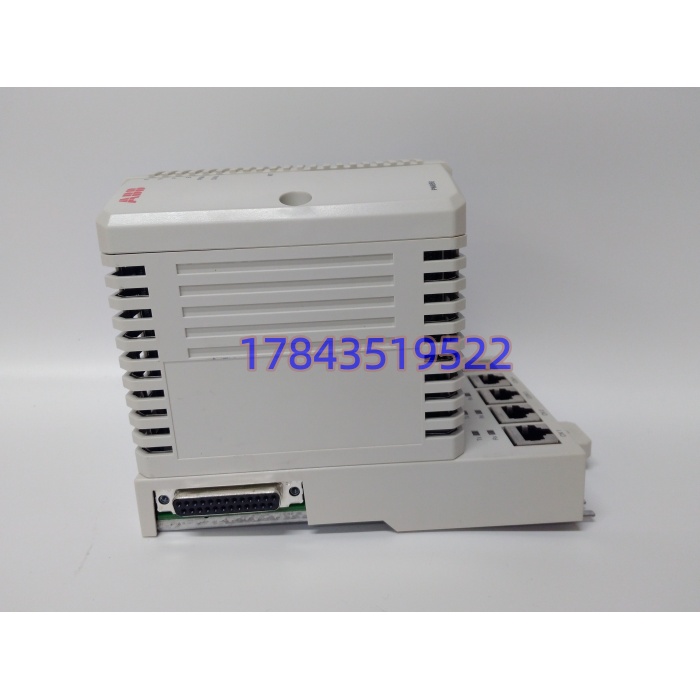

· 型号：PM866K01
· 品牌：ABB
· 系列：AC800M 控制器（800xA 分布式控制系统）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品类别 | CPU 处理器单元套件（Kit） |
| 订货号 | 3BSE050198R1（即 PM866K01） |
| 处理器 | Freescale(NXP) MPC866，32 位 PowerPC，133 MHz |
| 程序内存 | 64 MB RAM，应用程序可用 51.389 MB |
| 固件存储 | 4 MB Flash PROM |
| 实时时钟 | 内置，3.6 V 锂电池备份（零件号 4943013-6） |
| 布尔性能 | 1000 条布尔操作 0.09 ms |
| 冗余支持 | 是（CPU / CEX-Bus / 通讯 / S800 I/O 四级冗余） |
| 冗余切换 | 主备切换最大 10 ms（无扰动） |
| 以太网 | 2× RJ45，10 Mbit/s（IEEE 802.3），CN1/CN2 |
| 串行口 | 2× RS-232C，COM3（75-19200 baud，非光隔）/ COM4（9600 baud，光隔） |
| CEX 总线 | 支持，最多 12 个通讯模块，供电最大 2.4 A |
| ModuleBus | 支持，最大 96 个 I/O 模块（冗余配置 84 个） |
| 控制网络协议 | MMS（Manufacturing Message Service）+ IAC |
| 供电 | 24 VDC（19.2–30 V），典型 210 mA / 最大 360 mA |
| 功耗 | 典型 5.1 W / 最大 8.6 W |
| 工作温度 | +5 ~ +55 °C（PM866 船级社版 0~+55°C，以铭牌为准） |
| 存储温度 | -40 ~ +70 °C |
| 湿度 / 防腐 | 5%–95% RH 无凝露；ISA 71.04 G3 |
| 防护 / 污染 | IP20（EN 60529）；污染等级 2（IEC/EN 61131-2） |
| 认证 | CE / UL 61010-1 / UL 61010-2-201 / EN 50178 / IEC 61131-2；DNV-GL、ABS、BV、LR 船级社（PM866 适用） |

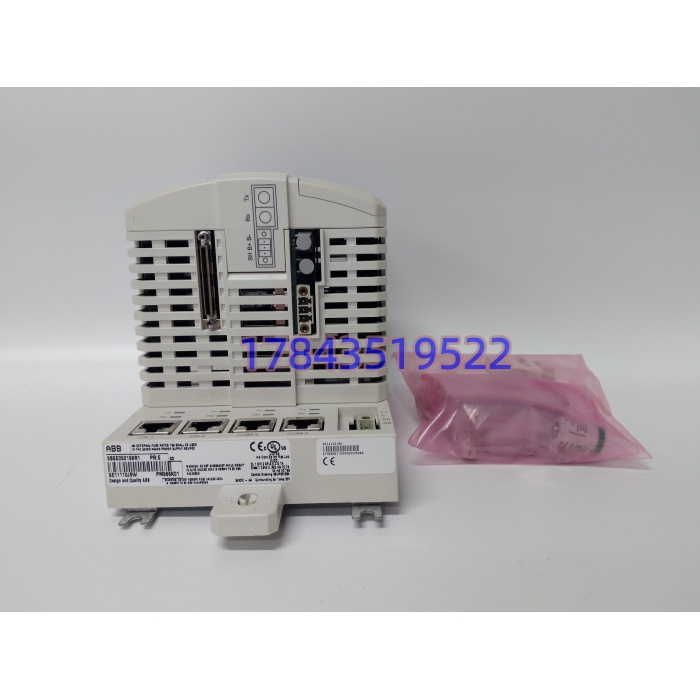

| 套件包含 | PM866 CPU、TP830 底座、TB850 CEX-Bus 终端、TB807 ModuleBus 终端、TB852 RCU-Link 终端、备份电池 |
| 物理尺寸 / 重量 | 119×186×135 mm / 约 1200 g（含底座） |
产品介绍
化工厂 DCS 半夜弹”Primary CPU FAIL”，备用 CPU 10ms 内顶上、操作员甚至没察觉——这正是 PM866K01 在 AC800M 机架上干的事。它是 800xA / Symphony Plus 平台的通用型主控制器，MPC866 跑 133MHz、64MB 内存扛住连续控制+顺控+批处理多时间尺度任务，布尔 0.09ms/千条的速度在同级过程控制器里属于第一梯队。
选它而不是拿 PM862K01 凑合，理由很硬：64MB 内存给应用留了 51MB 余量，项目后期加 PID 和顺控步序不用推翻重来；四级冗余（CPU/CEX/通讯/S800 I/O）把单点故障面压到最小，配合 Control Builder M 在线改参数不停机；套件化交付（TP830 底座+三种终端+电池一包齐）杜绝现场漏配。缺点也得说在前头——它只认 AC800M 背板与 TP830 底座，插老 Advant 或 S7 机架不通；通讯靠 CEX 挂模块，本身不直接出 Modbus TCP 口；PM866K01 是非高完整性（Non-HI）版本，需要 SIL 认证必须另选 PM865+SM8xx HI 方案。
替换与升级建议
- 直接替换：PM866K01 同型号换货（固件大版本一致时，Control Builder M 下装原程序即可；换前务必拍照记录 CEX 模块槽位与 DIP 设置）
- 升级替换：PM862K01（96MHz / 32MB）→ （133MHz / 64MB，性能提升约 2 倍，内存翻倍）——控制程序通常兼容，但需在 CBM 升 I/O 库并全量编译下装，约 1-2 人日；物理尺寸与 TP830 底座通用
- 软件兼容（需改配置）：PM857K01（32MB HI 版）→ （非 HI，64MB）——注意 HI 属性丢失，若原系统依赖高完整性功能安全，不能直接替换，必须改 HI 方案
- 硬件不兼容：PM867K01（450MHz / 256MB，尺寸 174×186×94mm，重量更重）——外形与底座均不同，不能直接插 PM866 的 TP830 槽位
