描述
产品详情

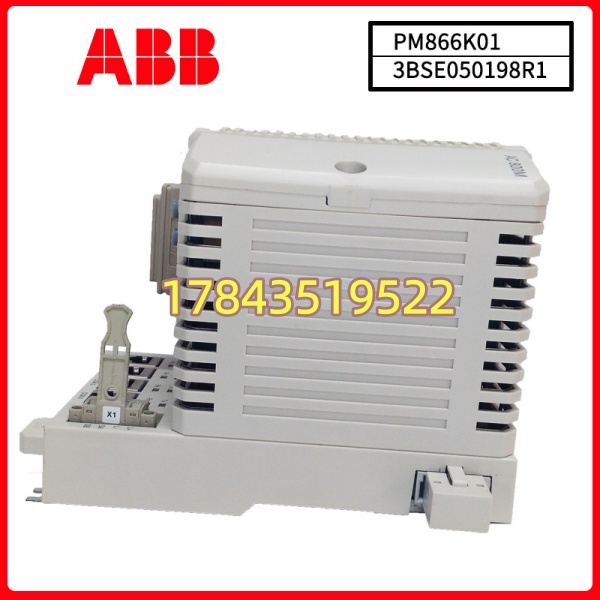

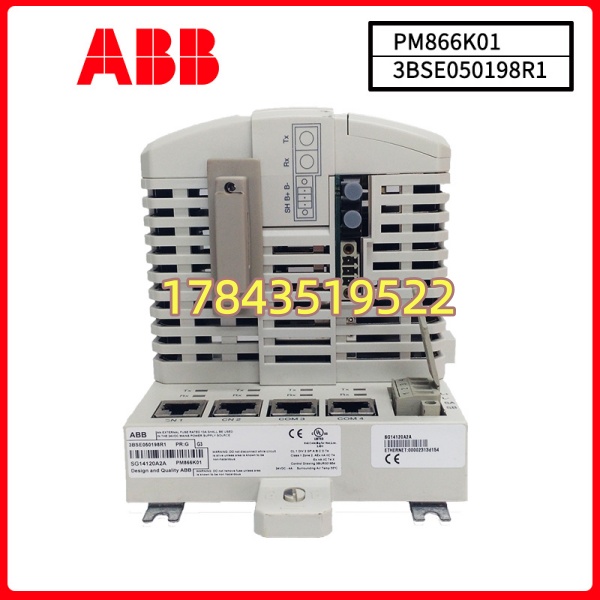

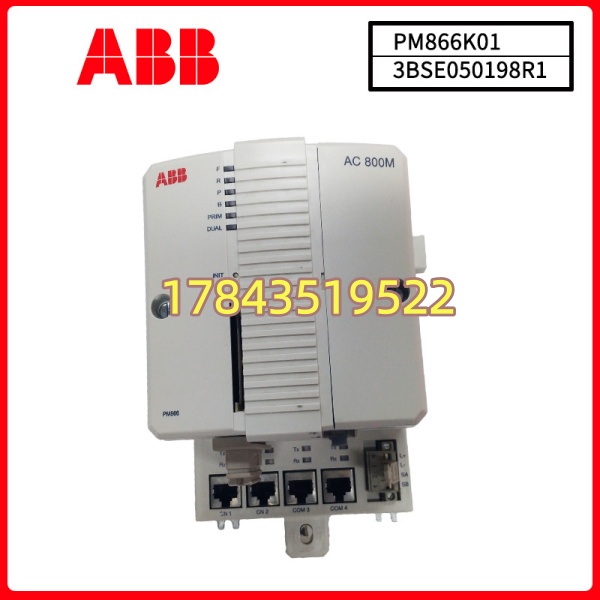

· 型号：PM866K01（订货号 3BSE050198R1，含 TP830 底座、TB807 电池、许可密钥）
· 品牌：ABB
· 系列：AC 800M / System 800xA — Process Controller (High Performance)
规格参数
- 产品全称：AC 800M Controller Unit PM866, K01 kit (PM866 + TP830 Baseplate + TB807 Battery + License Key)
- 订货号：3BSE050198R1（PM866 裸模块单独号为 3BSE050199R1）
- CPU：Freescale (NXP) MPC8540 PowerQUICC III, 32-bit RISC @ 667 MHz（单芯片双核架构）
- 工作内存（RAM）：64 MB SDRAM（用于循环/顺序程序执行及数据）
- 非易失闪存（Flash）：64 MB（存储应用程序、配方、趋势缓存）
- 程序容量：典型支持 >100,000 逻辑对象 / 约 2 MB 编译后代码（依 CB M 版本及结构效率）
- 任务周期：可组态多任务，最快连续任务 10 ms（依程序复杂度及 I/O 刷新）
- CEX-Bus：内置 CEX-Bus 接口，可扩展 CI854A(B)/CI855/CI857/EN867 等通讯模块（最多 4 个 CEX 槽，依机架类型）
- 冗余支持：可与第二块 PM866 组成 1:1 冗余对，通过冗余电缆同步，主备切换 <100ms 无扰动（需 BC810 冗余单元或高机架内置冗余链路）
- 背板供电：+24V DC 由 AC 800M 机架背板供给，典型功耗 ≈8W（不含 CEX 模块）
- 状态指示 LED：RUN（绿）、ERR（红）、PRIM（黄-冗余主）、STAT（状态/诊断闪烁编码）
- 编程组态：Control Builder M (CB M) V5.x+ / 800xA Control Builder，符合 IEC 61131-3（LD/ST/FBD/SFC/IL）
- 通讯协议支持（需扩展模块）：Profibus DP/PA、Modbus RTU/TCP、Ethernet/IP、Foundation Fieldbus H1（经 LIxxx）、MasterBus 300（CI855）
- 电池备份：配 TB807（3BSE008538R101）锂电池，保持 RAM 热启动数据及 RTC，典型寿命 3～5 年
- 安装位置：AC 800M 标准机架（SD821 电源上方）Slot 1，K01 版预装 TP830 底座
- 工作环境：0～+55℃（存储 -40～+70℃）/ 5%～95% RH 无凝露 / IP20
- 认证：CE、cULus、DNV·GL·LR·BV（Marine 版本依批次）、GOST-R
- 尺寸/重量：约 59×185×127.5 mm / ≈0.7 kg（含底座）
产品介绍
PM866K01 是 ABB AC 800M 家族的主力 CPU——国内 800xA 项目里十之七八跑的就是它或上一代 PM861。K01 意思是”PM866 模块 + TP830 底座 + TB807 电池 + 许可钥匙”成套，开箱直接装 AC 800M 机架 Slot 1 就能用。它跑 Control Builder M 编出来的 IEC 61131-3程序，通过 CEX-Bus 挂 CI854A（Profibus DP 主站）、EN867（Ethernet 接口）等扩展模块跟现场 I/O 和 SCADA 打交道，支持双 CPU 冗余对（无扰动切换），是化工厂/电厂/造纸厂 DCS 主控柜的标准心脏。
坦白讲 PM866 已被 PM891/PM892（更快、更多内存）在全新项目上替代，但存量极大——老系统 CPU 老化或需从 PM851/PM861 升内存扩容时常选 直接替。有一点要注意： 与 PM861 引脚兼容但固件/CB M 版本要求不同——升配前确认工程师站 Control Builder M ≥V5.0（推荐 V5.1x 或 6.x 依现场），并且 裸模块(3BSE050199R1) 和 K01 成套差一个 TP830 底座和电池，若你旧底座好的可只买裸模块省成本。另外和 S800 I/O 的 CPU 完全不同，别混淆。
应用场景与行业案例
痛点切入
化工厂 AC 800M 系统原配 PM851（8MB 内存）程序越写越大逼近极限，偶尔 “Watchdog Reset”，冗余对单边反复重启——不想改 I/O 柜或重配网络，直接升 PM866K01（64MB）原位替换，下载原程序跑，内存充裕 PID 批量运算不再溢出。
典型场景
- 火电厂 BOP/化水控制系统 —— PM866K01 + CI854A(Profibus DP) 连 S800 I/O 及第三方变频器，冗余对保障连续加药/输煤不中断
- 炼油 FCCU 装置顺控 —— 批次/SFC 逻辑 + 大量 PID 回路，64MB RAM 容纳复杂控制策略及历史缓存
- 造纸碱回收 DCS —— 与 QCS 系统通过 Ethernet 交换数据，CEX-Bus 扩展 EN867 做 MES 数采
- 制药批次生产 —— 配方存 Flash、FDA 21 CFR Part 11审计追踪通过 800xA 上层实现， 做底层控制引擎
- 老系统升配续命 —— PM851/PM861 → 引脚兼容向上替换（需 CB M 版本支持及重新 Download），解内存不足告警
真实案例
北方某 300MW 热电化水车间 AC 800M 一对 PM851 冗余，A 侧反复报 “Memory Low / Task Overrun” 后看门狗复位。夜班带 PM866K01 到现场——确认 B 侧 RUN 正常扛负载→停 A 侧机架电源（不影响 B 侧）→拔出 PM851 + 旧 TP830→装入 K01 套件里 底座（或保留旧底座仅换模块，依现场情况）→插入 模块→上电→用 CB M 联机 Download 原应用程序（或 Upload 从 B 侧同步）→核对冗余参数→切 AUTO 观察双 RUN 绿亮 PRIM 指示灯一主一备。全程约 25 分钟恢复冗余，再没出过内存溢出。老师傅说：”早知 能直接顶 851 的槽位，不该硬撑两年。”
常见问题解答 (FAQ)
Q1：PM866K01 支持热插拔吗？能在线更换 CPU？
不支持带电插拔 CPU。更换建议停该侧机架电源（冗余配置下另一 CPU 继续运行，失去冗余），插新件后上电 Download 应用程序。换前务必在工程师站做 Complete Backup（Application + Hardware + Library）。有一点——若只换电池(TB807)保持 CPU 带电先插新再取旧可保 RAM 不掉。
Q2：程序和参数存在哪？换 CPU 后会丢吗？
应用程序存 Flash（64MB）及工程师站硬盘。RAM 里保持运行时数据靠 TB807 电池。换新 CPU 后 Flash 为空，需从工程师站 Download 程序；若电池耗尽旧 CPU RAM 清空不影响 Flash 程序但热启动数据（累计值/保持位）会丢——所以备份 .apj/.app 文件最重要。新 CPU 第一次运行建议冷启初始化后 Download。
物理插槽兼容同机架，可向上替换。注意三点——① Control Builder M 版本需支持 （建议 ≥V5.0.1，老 V4.x 不认）；② 原程序 Download 后建议做一次 “Compile All” 重编译确认无警告；③ 若现场有自定义 C 函数块或老库需核对 运行时兼容。向下替换（→PM851）要核对程序内存占用 ≤ 的 8MB，通常不行。
Q4：K01 和裸模块(3BSE050199R1) 买哪个？
K01 = 模块 + 底座 + 电池 + 许可钥匙。若你旧机架 底座完好（无烧蚀、弹簧正常）且已有电池，买裸模块即可省钱；若底座端子老化或首次安装，买 K01 成套。两者模块电气性能完全相同。
Q5：停产了吗？没新机怎么办？
系列在部分区域进入生命周期尾声，全新原厂新机紧张但仍有 NOS 流通，主流市场拆机测良件也常见。现实做法：① 找原厂授权渠道 NOS（带原厂质保优先）；② 测良拆机件（核对条形码 3BSE050198R1、固件版本 Rev xx 与现网兼容）；③ 新项目或整站改造建议升 PM891/PM892（脚位同代，需 CB M V6.x+）。单纯备件替换推荐带测试报告的 NOS 或测良件。
Q6：怎么鉴别拆机/NOS 件好坏？
看 ABB 原厂标签条形码清晰（3BSE050198R1）、序列号匹配；金手指无烧黑氧化；插已知好机架+ 看 PWR/RUN LED 正常（未 Download 时 ERR 可能闪——正常），联 CB M 做 Online Connect 读 CPU Type/Rev/FW Version；Download 一小段测试程序验证扫描周期。闻板子无焦糊味。
