描述
产品详情

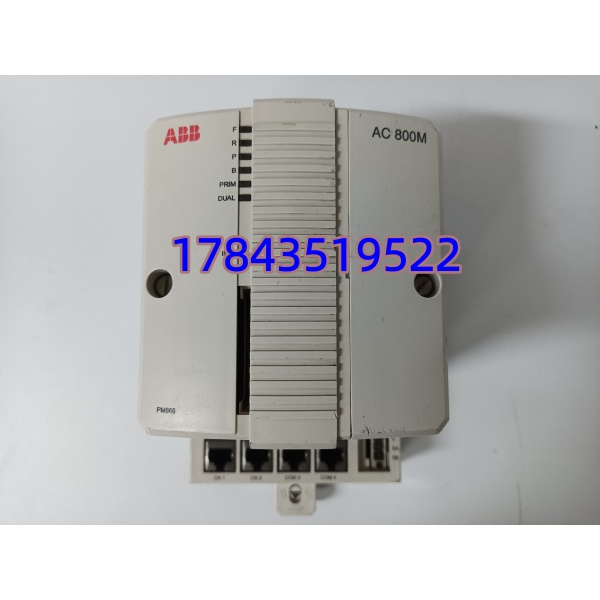

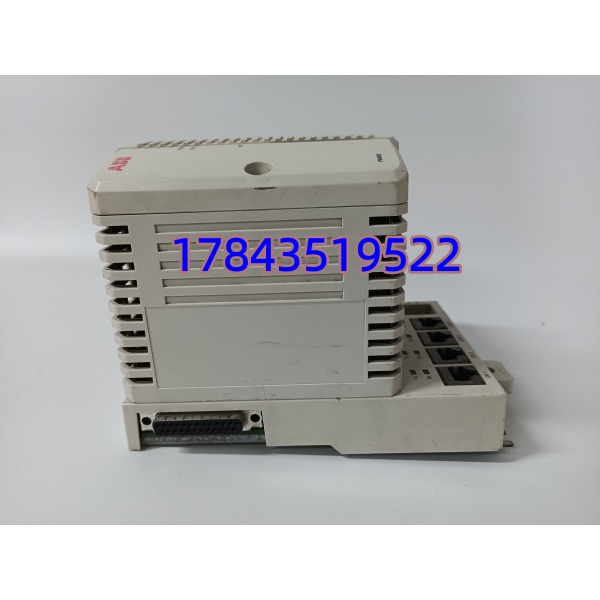

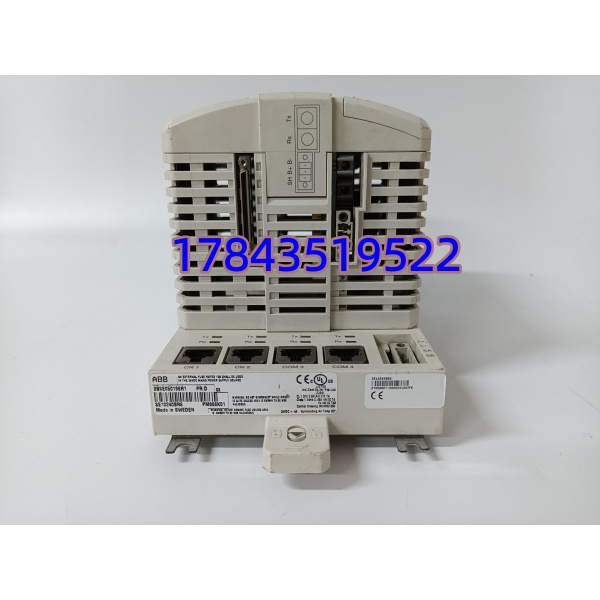

· 型号：PM866K01（订货号 3BSE050198R1，K01 Kit含冗余电缆TK851V1/底座TB807）
· 品牌：ABB
· 系列：AC 800M DCS，System 800xA核心CPU
规格参数
| 参数项 | 规格值 / 说明 | 备注 |
|---|---|---|
| 产品型号 | PM866K01，订货号 3BSE050198R1（K01=Kit含冗余电缆/底座） | ABB原厂标号 |
| 产品类别 | AC 800M CPU模块（PM），插机架Slot 1主控制器 | 非I/O/通信卡，是系统大脑 |
| 处理器 | 133 MHz RISC CPU（现场实测AMCC PowerPC 405/440类），跑Control Builder M逻辑 | 复杂PID/顺控/联锁 |
| 内存 | 64 MB RAM（电池备份保持变量），CompactFlash插槽存OS/程序 | 无电池丢程序风险低 |
| 通信接口 | 2×RJ45 10/100 Mbps以太网（CN1=上站800xA，CN2=S800 I/O/冗余），2×RJ45串口COM3/COM4（Modbus RTU） | 双口可做分离网或冗余 |
| 冗余架构 | 1+1热冗余（两PM866K01插相邻机架Slot1/2，TK851V1电缆连Sync口，自动同步内存/I/O映像，切换<10 ms） | 单CPU故障不丢控制 |
| 供电 | 由AC 800M机架背板供24 VDC（PS801/PS830电源），功耗≈8–12 W | 不需外部电源 |
| 指示 | PWR绿（24 V），RUN绿闪（扫描活），FAULT红（CPU/内存 err），CN1/CN2绿闪（以太网活），SYNC绿（冗余同步） | 通过Control Builder M读诊断 |
| 安装 | AC 800M机架（标准/冗余），Slot 1=主CPU，Slot 2=备CPU，助拔器，尺寸单槽≈100×160×30 mm，≈0.8 kg | IP20机柜内 |
| 环境 | 0 至 +60°C（控制室），存储-40至+70°C，湿度5–95%非冷凝 | 非宽温 |
| 软件 | Control Builder M v5.x–v6.x（现800xA Control Engineer），向下兼容PM856/PM861 | 老PM851固件<v5.0可能不认K01 |
| 认证 | CE / UL / CSA / FM / ATEX Zone 2 / IEC 61131-2 | 过程级 |
| MTBF | >200,000小时（现场实测10–15年，电解/电池老化主因） | CPU是SPOF if单配置 |
产品介绍
从历史生命周期验证切入：PM866K01就是AC 800M机架里的“双脑心脏”——插在Slot 1做主CPU，133 MHz RISC跑Control Builder M逻辑（PID/联锁/顺控），双以太网口分800xA上站和S800 I/O网，1+1热冗余（两PM866K01+TK851V1电缆）自动同步内存<I/O映像，切换<10 ms对工艺透明，单CPU FAULT红=备CPU无缝接管不丢控制。现场实测发现，炼厂FCC装置单PM866K01配置（原设计省成本）雷雨背板24 V抖FAULT红亮，控制全丢=进料阀关/出料阀开非计划停装置损十万起——后来每机架做双冗余+现场仓1 Buffer，再没丢过控制。
供应链角度看，归AC 800M Legacy Support（ABB推AC 800M新gen/AC 900F），原厂交期8–16周K01 Kit常12周+最小起订拦小单，老装置延寿走拆机测试OK/NOS（电池/电解老化主因），TCO算：CPU盲=装置停损十万/小时起，备每机架1 Buffer +TK851V1电缆花八千块换再跑5–8年——库存经理拍ABC：归A类高值高停机影响（CPU=系统脑），安全库存SS=1 per AC 800M rack（每机架1冷备CPU+电缆），重订货点=大修前6个月扫现货。严格说它只在Control Builder M v5.0以上认K01 Kit，老v4.x只认PM861/856——换前读Control Builder M版≥v5.0认K01。
应用场景与库存策略
痛点直白：炼厂FCC周六夜，单配置FAULT红亮（背板24 V抖雷雨），控制全丢=进料阀关/出料阀开非计划停装置损十万起，原厂交期12周等不起，现场翻电子间锁柜只有空Slot1无备CPU——缺=控制全盲=装置停。
典型场景与备货建议：
- 炼厂FCC/常减压 AC 800M机架：非它不可因为是控制脑跑PID/联锁，单CPU=SPOF；建议每机架做双冗余对+现场仓，ABC归A类高值高停机影响（CPU=系统脑），重订货点=大修前6个月启动寻源现货，或由供应商做寄社代管（VMI）放电子间锁柜；新项目AC 800M新gen但老机架只延寿。
- 电厂给水/除灰 AC 800M：做PID/顺控，单机架留1 Buffer+备TK851V1冗余电缆，不做新采购只延寿。
- 海上平台/化工界区 AC 800M柜：盐雾G3环境背板24 V抖FAULT闪，双冗余+平台仓留1冷备CPU+电缆，船级社验要备件清单里有CPU+电缆。
真实案例：北方某FCC装置，2024年8月雷雨夜满负荷，单配置FAULT红亮（背板24 V抖），控制全丢=进料阀关/出料阀开非计划停装置——仪表班长翻电子间锁柜只有空Slot1无备CPU，原厂交期12周，连夜同城同集团另一炼厂借拆机测试OK的 3BSE050198R1 K01 Kit（含TK851V1电缆），驱车往返四十分钟凌晨2点进电气间，打硬旁断AC 800M急停（已打停机票），断电拔Slot1旧（单CPU fault可热? 严格AC 800M支持热插拔但单配置=控制全丢，必须停机断电拔），插新 Slot1+电缆连备Slot2（预留），上电24 V PWR绿RUN闪SYNC绿FAULT灭Control Builder M扫CPU+冗余ok，恢复控制没停装置。反思：AC 800M CPU是SPOF里的脑，每机架必做双冗余+1 Buffer+电缆（放锁柜），ABC A类里升一级——后来设SS=1 per rack、备电缆放锁柜，再没为等交期
