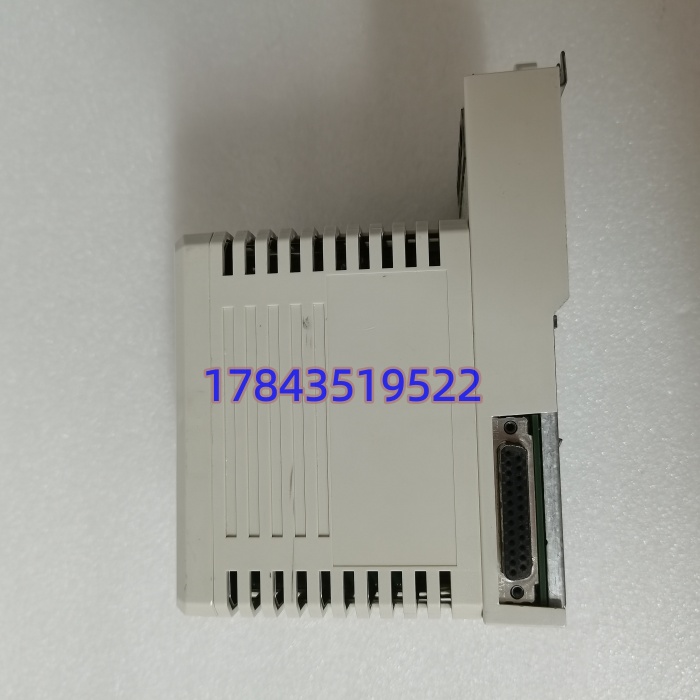

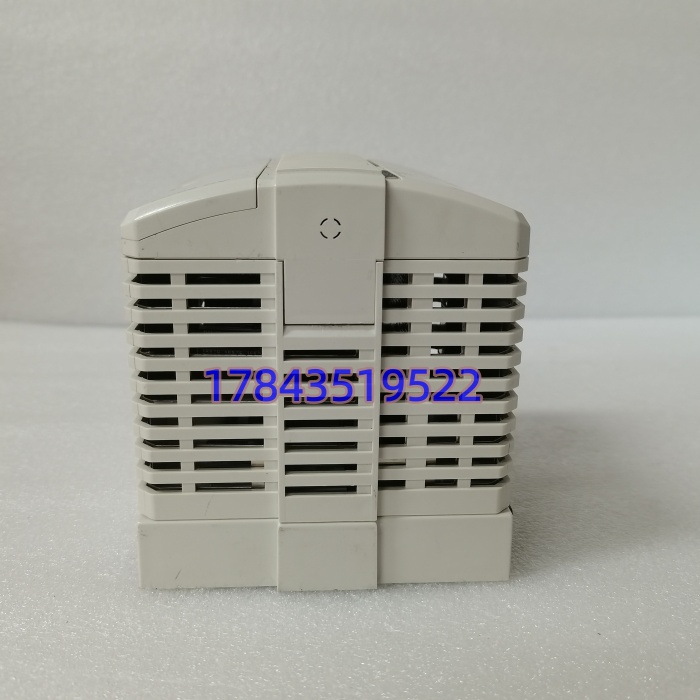

产品详情
· 型号：PM866K01（套件），裸CPU型号PM866，订货号3BSE050198R1
· 品牌：ABB Ltd.（Process Automation，瑞典原厂）
· 系列：AC 800M控制器系列（PM860/864/866/891/892演进，PM866K01是经典133 MHz中端）
规格参数
- 完整标识：PM866K01 = PM866处理器单元 + TP830冗余底板 + 3.6 V锂电池（内存备份）+ CompactFlash卡（应用冷保持），订货号3BSE050198R1特指K01套件（非裸PM866的3BSE050196R1）
- 制造商：ABB Automation（现ABB Process Automation / Hitachi Energy分立前原产瑞典）
- 适用系统：ABB 800xA DCS、Freelance（部分配置）、AC 800M独立控制器，向下兼容Control Builder M v5.x–v6.x（严格来说它只在固件v5.0以上支持SIL 3，老v4可能只到SIL 2，请以原厂手册为准）
- CPU核心：Motorola/Freescale MPC866 PowerPC 603e，32位RISC，133 MHz主频，硬实时VxWorks内核，布尔指令≈0.15 μs，浮点≈1.5 μs
- 内存配置：64 MB RAM带ECC纠错（应用数据+镜像冗余同步），4 MB Flash PROM（固件存储），外扩CompactFlash卡插槽（CF卡存应用/历史/配方，典型256 MB–2 GB）
- 通信接口：2×RJ45以太网10/100 Mbps（CN1控制网冗余、CN2上行800xA或第三方Modbus TCP/OPC UA），2×RJ45串口（COM3=RS232非隔离调试、COM4=RS232光电隔离服务口），LC光纤Sync Link双CPU热备同步（<10 ms切换，官方标最大10 ms实际<100 μs内存镜像）
- I/O容量：本地CEX总线接S800 I/O机架（AI810/DI880等）最多12个模块，远程通过CI854/CI867连Profibus DP/Modbus RTU，总I/O点标称≤12,000（实际受扫描周期限典型5,000点@5 ms）
- 冗余与供电：支持1:1CPU热备冗余（需两块PM866K01+TP830对插Sync光纤），背板5 V DC从S800机架电源来（典型功耗5.1 W，最大8.6 W），内置3.6 V锂电池断电保持RAM时钟+冷数据（电池寿命3–5年机柜0–55℃）

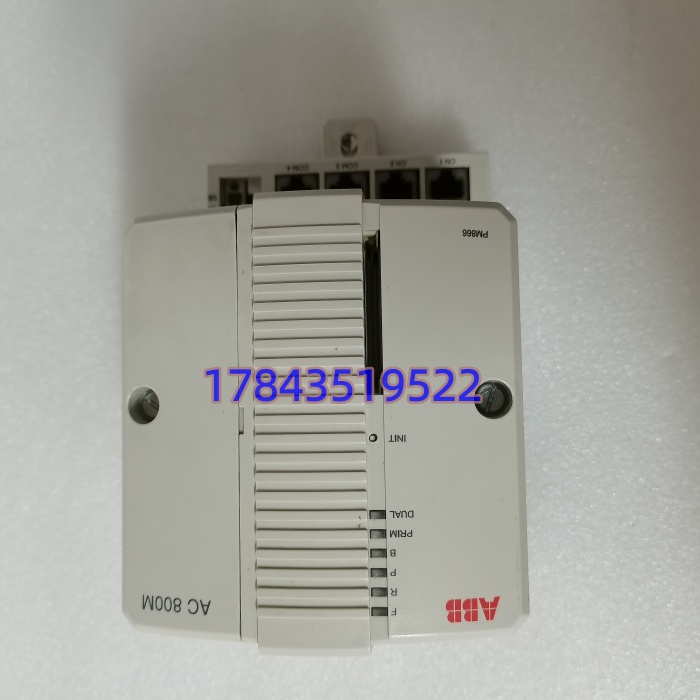

- 状态指示：前面板LED—RUN（绿常亮=运行）、FAULT（红=硬件/固件错）、PRIM（黄=主CPU）/SBY（黄=备CPU）、COM（以太网活动）、BAT（电池低）
- 安装形式：DIN导轨锁到TP830底板（K01套件含底板），标准3U高度≈185 mm（H）×44 mm（W模块本体）×135 mm（D），套件含底板≈119 mm宽×186 mm高×135 mm深，重量≈1.1–1.2 kg
- 工作条件：0℃～+55℃（机柜风冷，官方Datasheet），存储-40～+70℃，湿度5–95%非冷凝，G3防腐ISA 71.04，振动IEC 60068-2-6
- 安全认证：IEC 61508SIL 3（TÜV），IEC 61131-2，CE/UL 61010-2-201，船级社DNV-GL/ABS/BV，非RoHS（legacy 2017前产，请以原厂手册为准）
- 生命周期状态：PM866K01官方EOL（End of Life），替代为PM866AK01（3BSE050198R2，同脚位兼容但Flash更大/固件v6+），新系统用PM892/PM893，二手/NOS市场流通足但属ABC A类关键脑模块
产品介绍
从E维护者视角切入：PM866K01就是AC 800M屏里那块“脑子”，现场实测发现整面控制站全靠两块热备扛——主CPU挂了备CPU通过LC光纤Sync Link毫秒级镜像接管，I/O扫S800机架不停PID回路也不丢阀位，这在炼化连续过程里等于“零中断保险”。严格来说它只在套件K01形态才含TP830底板和锂电池（裸PM866没底板也不能直接插机架），某个沿海LNG接收站项目里碰过，库房发备件只拿了裸PM866没带TP830和CF卡，到现场才发现插不进冗余机架还得临时借邻屏底板顶上，EMS工单多耗2小时——套件和裸CPU在库存系统里必须分开编码，别当一回事。作为133 MHz PowerPC老将，64 MB RAM带ECC够跑几千点PID+顺序控制，但CF卡容易忘备份：断电超3年锂电池死→RAM丢→CF卡里应用还在但时钟归零，现场重启后Control Builder M要重下全部代码（不停机换CPU热备时备CPU自动从主同步CF内容，但冷启动时电池死了就麻烦）。
供应链价值是典型的A类关键高值：套件二手€800–1500新原厂绝迹，但AC 800M还跑在全球炼化/电厂24/7，CPU鼓包或锂电池漏液会让整站Control Builder连不上→装置转手动运行。生命周期上 EOL后替PM866AK01引脚兼容（固件需升v6+，严格来说老v5工程直接插AK01要先升工程版本，请以原厂手册为准），Last-time-buy按“每对控制站冗余2块在线+站点Buffer stock=1套件冷备件”囤，TCO视角下停一堆FCCU热开车七位数远大于囤3套件€4500。向后兼容上可替PM864K01（慢主频）但反过来PM864不能替PM866（133 MHz vs 100 MHz固件不降频），裸插TP830就是K01缺电池/CF，别混套件和裸模块编码。
应用场景与库存策略
AC 800M控制站CPU故障在热备下备机无缝接管<10 ms，但第二块也到电池寿命终点（3–5年漏液腐蚀PCB）或Sync光纤头脏导致双机不同步，一旦双CPU全失→整站Control Builder离线→装置转手动/ESD硬跳闸，炼化热停车一次七位数起跳，而原厂EOL新货无供应、二手24小时国内但成色赌（拆机常有鼓包/电池漏/CF卡坏），采购周期和连续过程零中断完全错位。
典型场景与备货建议：
- 石油炼化AC 800M控制站（FCCU/重整/加氢）：每面屏双热备驱S800 I/O跑PID回路+顺序联锁，非它不可因为800xA DCS只认系列CEX总线引脚且SIL 3认证审计要求原厂CPU套件（第三方不能过功能安全），建议站点级设安全库存1套件冷备件（Buffer stock=1，ABC A类），EAM标“ABB 套件含+电池+CF禁拆散卖”，按每对冗余2在线+1冷备Last-time-buy囤（比如3面屏各双=6在线+Buffer 1=买7套覆盖10年）。
- 燃煤电厂锅炉FSSS/DEH：汽机旁路用AC 800M独立控制器单CPU（非冗余小柜），非它不可因为电厂控制柜只认原厂K01套件带CF卡存MFT逻辑冷保持，换裸没底板插不进TU8xx导轨，建议Last-time-buy按“独立柜数+Buffer 1”囤套件，由供应商代管测试OK的NOS件放防静电袋每年上电读RUN绿+BAT电压>3.3 V测CF卡读应用CRC。
- 制药批次发酵罐：API车间AC 800M双热备，非它不可因为GMP验证要求“同型号套件替换不经重IQ/OQ”（换AK01要升固件重验证停工两周），建议备1套件冷备件放主控室备件柜（不是远仓库），现场实测发现换CPU热备下30秒：拔故障块→SBY黄亮PRIM绿RUN绿继续→插新块Sync光纤自动镜像CF内容（约1–2分钟全同步），季度PM用Control Builder M读BAT电压趋势（<3.3 V换电池，换电池要短接RAM保持或在线备CPU扛）。
真实案例：东部某千万吨炼厂重整装置，AC 800M三面屏各双热备跑了10年。大检修后热开车当天，一号屏主CPU BAT灯闪红（现场实测发现电池到3.1 V临界，RAM还能持但Sync偶尔抖），备CPU还在扛所以没宕，但冗余降级为单CPU——运行部按“低风险”先不停车，开急采单找二手套件，国内有拆机发顺丰次日到但裸CPU没和CF卡，临时拆邻屏K01套件顶上才过关（邻屏变裸CPU插邻屏底板凑合用），等原厂NOS从瑞典找legacy渠道清关花31天€1380含运费。换完复盘：EAM原来标“CPU模块”最小库存0且套件/裸混放，现在改A类关键，Last-time-buy囤7套（3面屏各双6在线+Buffer 1冷备件），强制套件=++电池+CF卡四项齐全才可入备件柜，季检用Control Builder M读BAT电压+Sync Err计数清零——现场老AC 800M CPU库存策略从来不是砍€1200套件费，是买“控制站不脱脑、装置不热停车”的保险，热备架构容单CPU故障但库存得兜底第二块电池漏或Sync光纤脏。
