描述
产品详情
· 型号：PM866K01（Ordering Code 3BSE050198R1）
· 品牌：ABB
· 系列：AC800M Series — PM866 CPU Module (Redundancy Kit included)

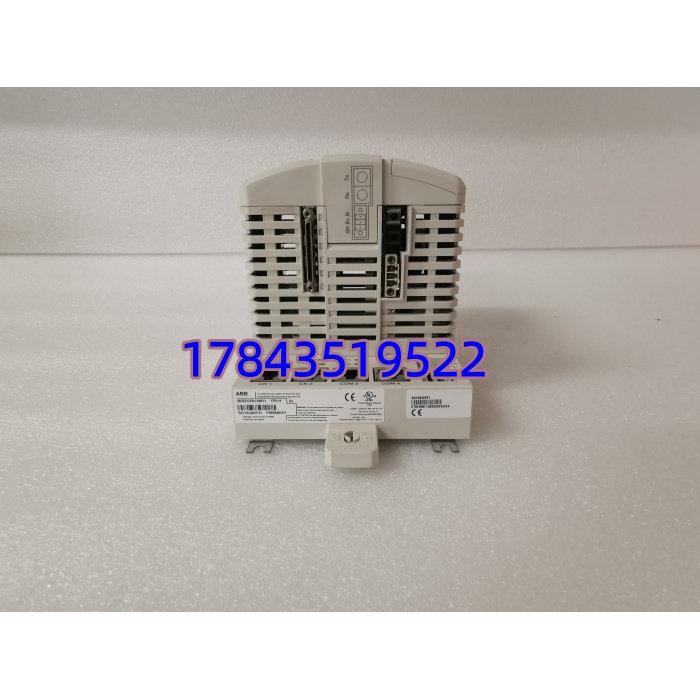

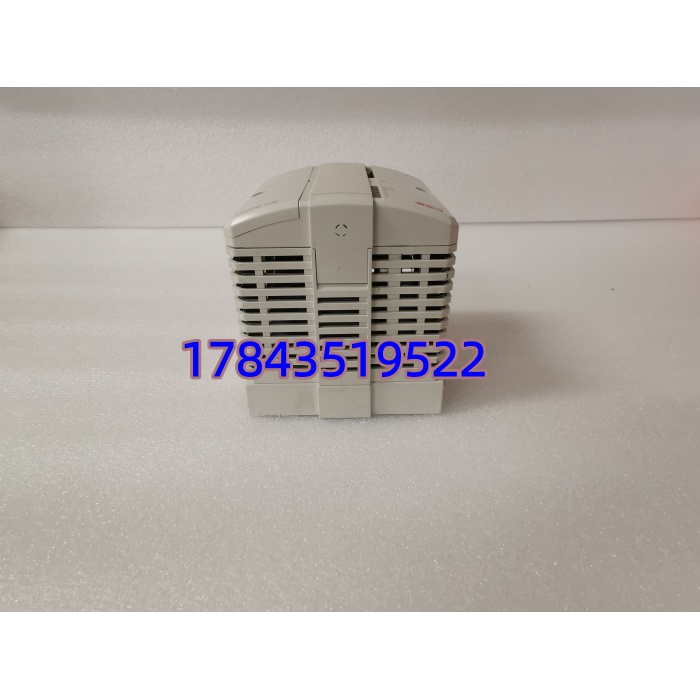

PM866K01 3BSE050198R1
规格参数
- 产品型号：ABB PM866K01，部件号 3BSE050198R1（Kit Contents：PM866 ×2 + TP830 Baseplate + TB807 Redundancy Cable + TB850 Terminator）
- CPU 核心：32-bit RISC Microprocessor，典型 133 MHz（PM866A 后期批次略提频但固件兼容）
- 工作内存：16 MB DRAM（程序代码 + 数据区 + 在线修改缓冲），非易失工程存于 CompactFlash
- 非易失存储：CompactFlash Type I/II 插槽（标配通常 32MB/64MB CF 卡，最大支持依固件），存 Control Builder M 下装工程、节点配置、事件日志
- 任务周期：最小 10 ms（连续任务），支持多任务（Typical 4–32 Tasks 依 License），执行确定性 ≤ ±1% 周期抖动（@ 典型负载）
- 冗余支持：与另一 PM866 通过专用冗余电缆（TB807）及光纤同步，主备无扰动切换（Switchover time < 50 ms typical），自动主备角色分配
- 通讯接口：
- Service Port：1× RJ45 10/100 Mbps Ethernet（用于 PG/Engineering Station 连 Control Builder M 做下装/在线监视，独立 IP）
- CNET / MMS Network：通过 AC800M 背板连通讯模块（CI854A/CI867/CI868 等）上 800xA 网络或 Plant Network
- Redundancy Link：专有同步链路（TB807 电缆 + 光纤 Optional for extended distance）
- 状态指示：RUN / PRIM（Primary）/ BACKUP / ERR / I/O / COM LED，CF Activity LED
- 配套底座：TP830（Termination & Power Baseplate for PM866，提供 24V DC 入、I/O Bus 至 S100/S800、冗余电缆接口）
- 电源要求：由 AC800M 机架电源模块（PS801 / PS865）供 24 V DC 背板电源，PM866 典型功耗 ≈ 8–12 W
- 安装形式：PM866 插 TP830 底座槽位（占用 1 槽位），冗余对相邻安装；支持在线插拔更换（Hot Swap — 须先 Set Secondary then Remove）
- 工作环境：0℃ ～ +55℃（工作），-40℃ ～ +85℃（存储），5%–95% RH 无凝露
- 尺寸/重量： 模块 ≈ 144×30×185 mm（H×W×D），TP830 ≈ 144×103×120 mm；套件总重≈1.2 kg
- 认证：CE、UL、cUL、DNV、ABS、RMRS（依批次），RoHS

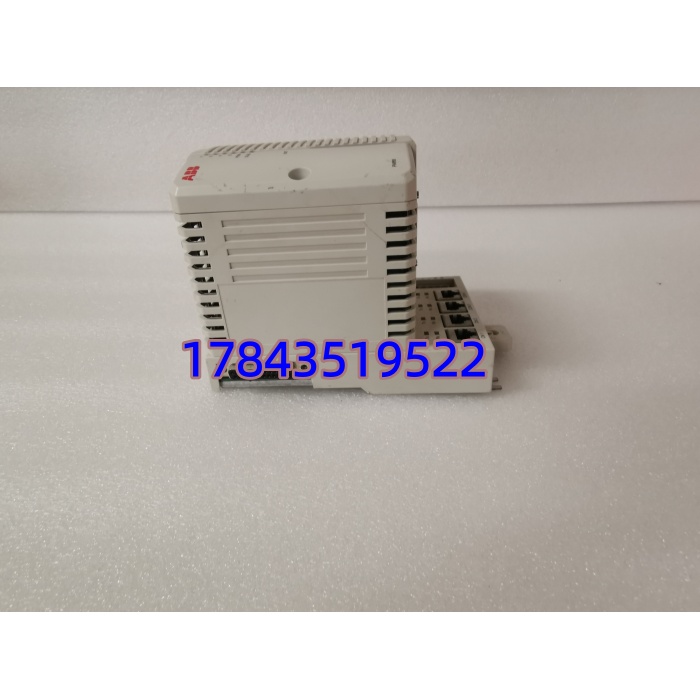

PM866K01 3BSE050198R1
产品介绍
在炼油厂 FCC 装置碰过——一对 PM866K01 做 AC800M 冗余主控跑 800xA PlantPAx 连续+顺控，十年间一次 Primary CPU 风扇停转自动切 Backup 无扰，维护换掉故障单元后 Re-sync 恢复冗余。它本质上就是 ABB 为过程工业做的 Deterministic 控制引擎：RISC CPU 跑 VxWorks 微核封装 Control Builder M 编译后的 IL 代码，CF 卡做工程持久化，冗余对通过 TB807 专有链路做周期状态快照同步——比老 Advant AC450 的 MCP/ICP 架构好维护得多，在线下装不改 I/O 扫描周期。
从库存经理视角， 系列属 AC800M 成熟主力（Mature，未全面 EOL 但 ABB 新项目主推 AC800E/ePC 及 select I/O），原厂交期偶 6–14 周波动。它的 TCO 关键是成套性+CF 克隆：建议按装置池化——N 套同型 AC800M 冗余节点共享 1 套冷备（PM866K01 完整套 OR 至少 1 只 + 确认现场 状态良好 + CF 克隆备份），而非每台柜独备双 CPU。只存裸 CPU 不核 CF 卡/ 版本是典型呆滞。老线注意： 不能直插 PM851 的 TP820 底座——物理兼容但固件校验会锁，换代须同步换 。
应用场景与库存策略
控制器最吓人的是”Primary 挂掉 Backup 也跟着挂”——通常是冗余同步链路异常（ 缆松动/氧化）致双机状态不一致，或 CF 卡坏块致 Secondary 加载旧工程 CRC 不匹配拒同步。若整对失联（电源模块 PS801 故障或机架背板接触不良），S100/S800 I/O 进入 Fail Safe 可能触发装置跳车。
- → 单点故障致控制器双丢跳车→建议按 A 类关键备件，每套装置（≥2个AC800M冗余对）池化备 1 套完整（PM866K01 套件 OR 单 PM866 + 记录现场 TP830 Rev + 已克隆 CF 卡 bit-image），真空袋封存，每 3 年通电自检 + CF 卡 MD5 校验（CF 卡本身 5–7 年建议主动更换）。
- → 断控制可接受短暂手动→
- 新项目/扩建→
- 沿海高湿腐蚀区→
某 LNG 接收站，BOG 压缩机组 冗余对 Primary CF 卡坏块（使用超 9 年未换），自动切 Backup 正常；计划员订备件只买了单块 没买 Kit——原 底座因前期柜内凝露致针座微氧化，插新 CPU 接触不良报 “Module Not Present”，等调 延误 5 小时。复盘后规定：” 备件封袋贴 底座 Rev 照片 + CF 卡 bit-copy 标注日期 + 备注’换 Primary 先插 Secondary 同步后再 Promote'”。教训浓缩： CPU 备件 = 模块 + 确认 + 克隆 CF 卡（或明确可从运行节点克隆）+ 冗余切换操作要点，缺任一项现场多加半小时以上风险。
