描述
产品详情

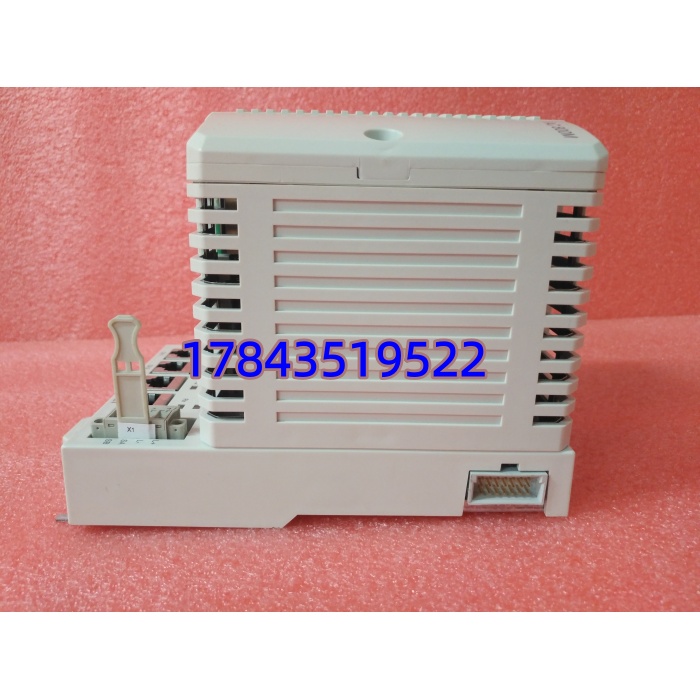

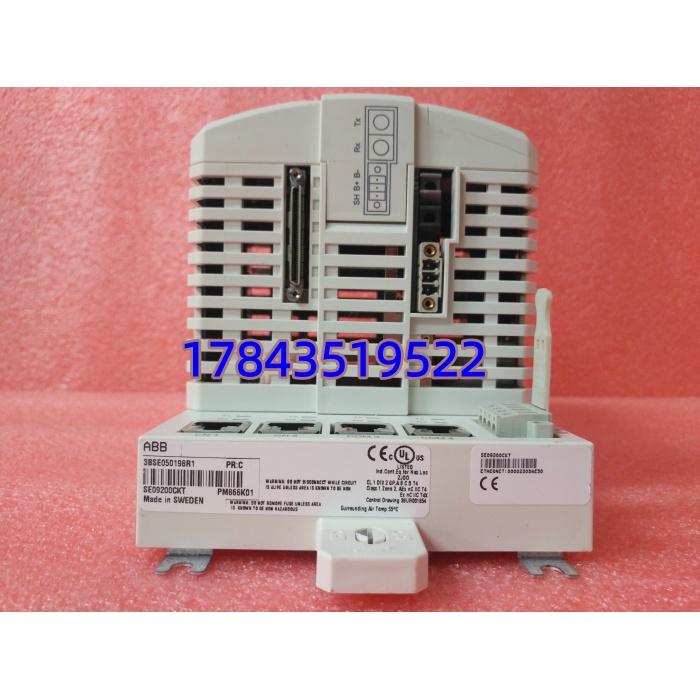

· 型号：PM866K01（3BSE050198R1 — Redundancy Kit）
· 品牌：ABB
· 系列：AC800M — PM866 Processor Unit (Dual-redundant Kit with TP830 Baseplate)
规格参数
- 完整件号：3BSE050198R1 = PM866K01 Kit，内含：
- 2× PM866 Processor Unit（3BSE050200R1）
- 1× TP830 Baseplate（3BSE008560R1 / 亦标 830 底板块）
- 1× 冗余同步光缆（Redundancy Link Cable，约 0.3m）
- 2× CompactFlash Card（通常 64MB/128MB 依批次，存应用 + OS image）
- 文档包及安装螺钉
- 处理器：32-bit PowerPC 133MHz RISC，带浮点单元
- 用户内存：32MB DRAM（用于控制程序、变量、趋势缓存）
- 非易失存储：CompactFlash Type I/II（程序、硬件配置、事件日志、SOE 存于 CF；换 CPU 只需移 CF）
- 扫描周期：典型控制任务 10～1000ms 可调，最快 10ms（依任务负载与 I/O 刷新）
- 背板供电：+24V DC（范围 18～32V DC），典型功耗 ≈15W/单元，TP830 底板供双 PM866
- CEX-Bus：右侧扩展通讯模块（CI854/CI867/CI871 等 Profibus/Modbus/以太网卡）通过 CEX-Bus 连接器
- 冗余：支持 1:1 冗余对（Primary-Standby Auto-sync），主备切换时间标称 <100ms（通常 30～50ms 无扰动），需冗余光缆直连两 PM866 背部 Sync Port
- 编程软件：Control Builder M Professional（CBM，需与 800xA 或独立版匹配），工程文件后缀 .acf

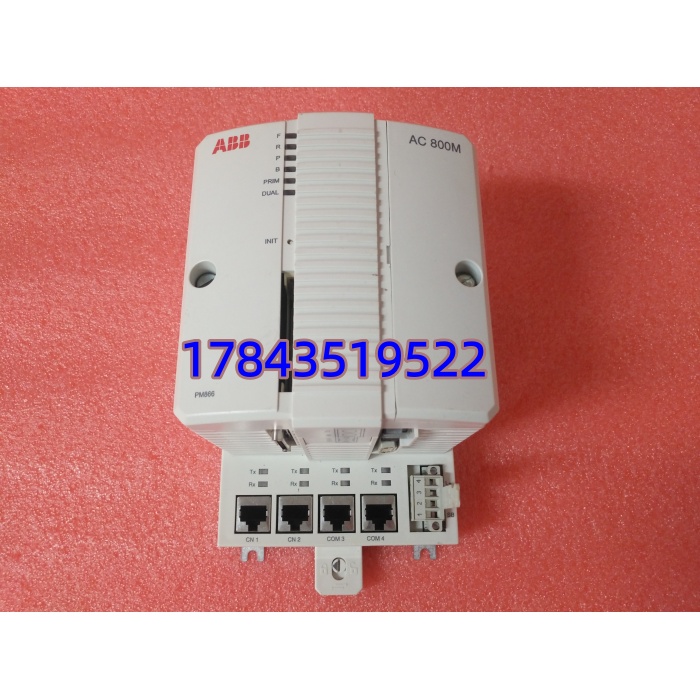

- 前面板接口：Service 口（RJ45 RS-232/PPP 用于初始 IP 设或本地调试）、Status LED（RUN/PRIM/ERR/COM）、CompactFlash 插槽带防尘盖、冗余 Sync 光口
- 诊断：CPU Load、Memory Usage、I/O Comm Status、Redundancy State 全可在线监视；SOE 分辨率 1ms（需 I/O 卡支持）
- 环境：工作 0～+55℃（部分资料 -20～+60℃ 短期），5～95% RH 无凝露；存储 -40～+85℃
- 认证：CE、cULus、DNV/GL（Marine 可选）、SIL 3 / IEC 61508（需对应 SIL-Capable Library 及工程实践）
- 停产状态：PM866 系列进入 Phase-out/Legacy，PM891/PM892 为新替补，老线大量在用
产品介绍
PM866K01 是 ABB AC800M 的冗余 CPU 套件——买回来是一盒：两块 PM866 处理器、TP830 底板块、冗余同步光缆、两张 CompactFlash 卡。单 不能插 TP800（老底），必须配 TP830 或 TP831 扩展底。程序和应用存在 CF 卡上，主备 CPU 各插一张，备机从 CF 或在线同步加载，主故障备机无扰接管。
坦白讲，这东西最大的坑在 CompactFlash 卡寿命和固件版本。老 CF 卡读写次数到了会报 “Application Load Failed”——我习惯建议客户每 3～5 年换一次工业级 CF（SanDisk Extreme 工业版或 ABB 原厂），别等它挂。换 CPU 模块时把旧 CF 卡拔出插新模块即可，但，不一致会弹 Keying/Firmware Mismatch，提前记下原系统 FW rev（Control Builder → Online → Read Hardware Info）。
应用场景与行业案例
痛点切入：
炼油/化工装置 AC800M 控制器单 运行（无冗余）原设计早年限产线，某次 CPU 风扇停转热保护停机——装置跳车损失大。借大修升级为 PM866K01 冗余对，Primary 在线运行 Standby 热备同步，之后再没因单 CPU 故障跳车。TP830 底板直接替掉原 TP800，原有 CEX-Bus 通讯卡（CI854A 等）平移过去，只需重下配置确认冗余状态。
典型场景：
- 石化/化工/冶金 — 连续过程装置（FCC/常减压/聚合）主控制器，冗余 PM866K01 + CI854A(Profibus DP) + CI867(Modbus TCP) 挂现场总线 I/O 与第三方设备
- 电厂辅控 — 水处理/除灰/输煤程控，AC800M 冗余对保非计划停机 MTBF 达标
- 造纸/浆线 — 多段传动协调控制， 执行复杂 CFC/ST 算法，SOE 首出记录进 CF 卡
- 老 Advant OCS / Master 迁移 — 保留现场 I/O（S800 I/O via Profibus 或 S800L+CI852），上位换 800xA + PM866K01 做核心
真实案例：
某 PTA 装置氧化单元 AC800M 冗余对一块 报 “Watchdog Timeout” 后 ERR 常亮，备机接管正常未跳车。因系统是 2006 年投运原 FW v.4.x，原厂新 出厂 FW v.5.x 不兼容——直接插新模块备机报 FW Mismatch 拒同步。解决办法：先下一台同 v.4.x FW（或按 ABB 建议升全系统到 v.5.x 并验证），旧 CF 卡插新模块确认 Application Load OK → 冗余同步 → RUN/PRIM LED 正常。全程 1 小时，工艺未停。教训：备件 FW rev 要匹配，不匹配先确认升级路径再动。
