描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB |
| 产品型号 | PM866A-2 / 3BSE081230R1 |
| 处理器与内存 | MPC866 (133MHz), 64MB SDRAM, 4MB Flash PROM |
| 通信接口 | 2个 RJ45 以太网口 (CN1, CN2), 2个 RJ45 串口 (COM3, COM4) |
| I/O扩展能力 | 12个 S800 I/O 单元直接连接到电气 ModuleBus |
| 冗余特性 | 支持CPU冗余，主从切换时间一般小于10ms |
| 安全与认证 | 支持SIL1-3应用代码，具备完整EMC认证及ISA Secure认证 |
| 供电要求 | 24VDC (波动范围 19.2VDC – 30VDC)，具备5ms电源续航能力 |
| 尺寸与重量 | 119mm x 186mm x 135mm，净重约 1kg (单CPU) |
| 防护等级 | IP20 |
产品深度介绍

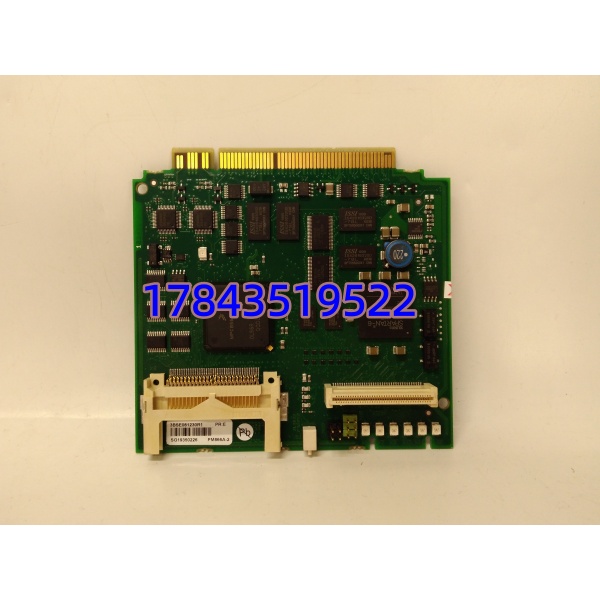

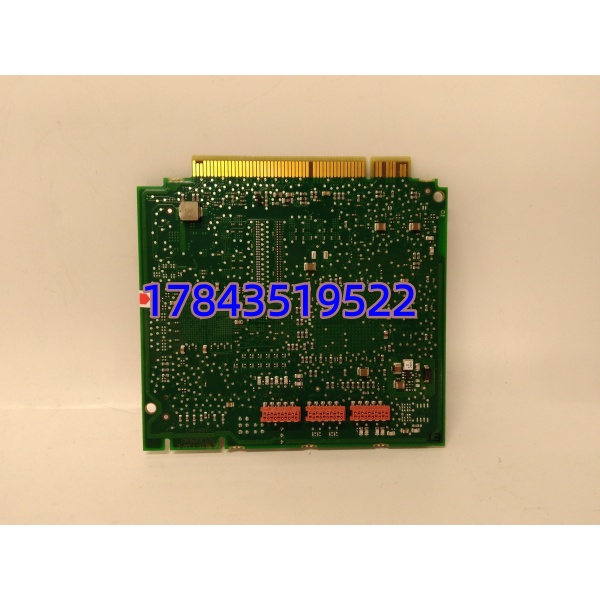

ABB PM866A-2（订货号 3BSE081230R1）是 ABB AC 800M 控制器系列中的高性能处理器模块，广泛应用于 ABB Ability System 800xA 控制系统中。作为整个控制系统的“大脑”，它集成了微处理器、RAM存储器、实时时钟以及 CompactFlash 接口，专门用于执行复杂的控制算法、逻辑运算和实时监控任务。
该模块的性能大约是 PM864 的 1.4 倍，具备极强的数据处理能力。在硬件设计上，它提供了丰富的通信接口，包括两个用于控制网络的以太网端口（CN1, CN2）和两个串行端口（COM3支持调制解调器功能，COM4用于配置工具）。PM866A-2 支持高可用性的 CPU 冗余配置，当主控制器发生故障时，备用控制器可在 10ms 内无缝接管，确保工业过程的连续性。此外，它支持高安全完整性（SIL1-3），可与 BC810/BC820 通信模块配合，构建极其可靠的自动化网络。
应用场景与行业案例
作为大型工业自动化系统的核心枢纽，PM866A-2 广泛应用于对可靠性和安全性要求极高的重工业领域。
典型应用场景:
- 过程控制与制造业: 在化工、造纸、水泥等流程工业中，作为 DCS 系统的核心控制器，处理海量 I/O 信号，执行复杂的 PID 调节和顺序控制。
- 电力系统: 应用于电厂的辅助控制系统或电网监控，保障发电与输配电过程的安全稳定。
- 高安全完整性控制: 结合 SM812 模块及认证软件，用于需要 SIL1-3 级别安全保护的关键工艺段。
案例：毫秒级冗余切换保障连续生产
某大型化工厂的反应釜控制系统采用双 PM866A-2 冗余配置。在一次运行中，主控制器因内部元器件老化突发硬件故障。得益于 PM866A-2 优秀的冗余架构，备用控制器在不到 10ms 的时间内自动接管了所有控制任务。整个切换过程对前端工艺零影响，DCS 画面未出现任何数据中断或报警，成功避免了一次可能导致数百万元损失的紧急停车事故。
质量透明化 (SOP)
针对此类核心控制器备件，我们执行严格的质检流程：
- 入库验收检测:
- 外观与接口检查: 仔细核对 3BSE081230R1 标签，检查 RJ45 网络口、串口及 ModuleBus 连接器有无针脚歪斜或氧化。
- 电池与闪存检查: 验证内存备份电池状态及 CompactFlash 接口是否完好。
- 上机功能测试 (Live Test):
- 控制逻辑验证: 在 800xA 测试环境中，验证模块能否正常加载并执行 Control Builder M 编写的控制程序。
- 冗余切换测试: 模拟主 CPU 掉电或故障，验证备用 CPU 的接管时间及数据同步完整性。
- 电气与通信参数测试:
- 通信连通性: 验证以太网和串行端口的数据收发是否正常，测试 PROFIBUS DP 等扩展通信功能。
- 电源续航测试: 模拟外部 24VDC 瞬断，验证模块内部 5ms 续航能力是否能保证 CPU 安全处理失电故障。
- 最终质检与包装:
- 防静电与防震: 采用防静电袋密封，外加定制防震包装，确保精密电子元器件在运输途中不受损。
