描述
产品详情

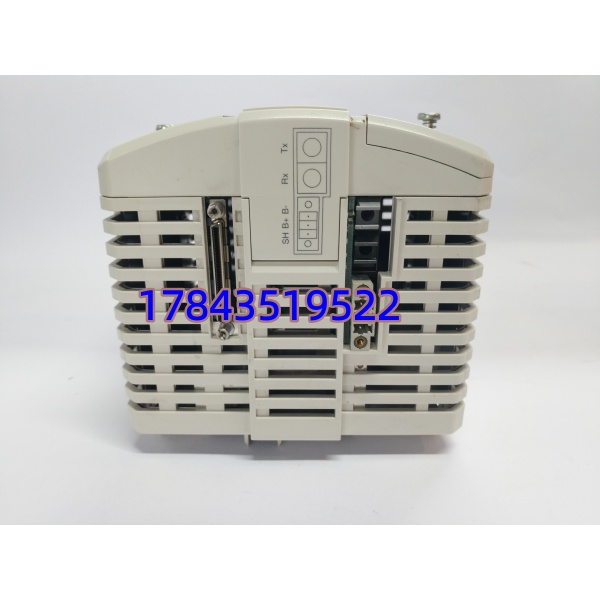

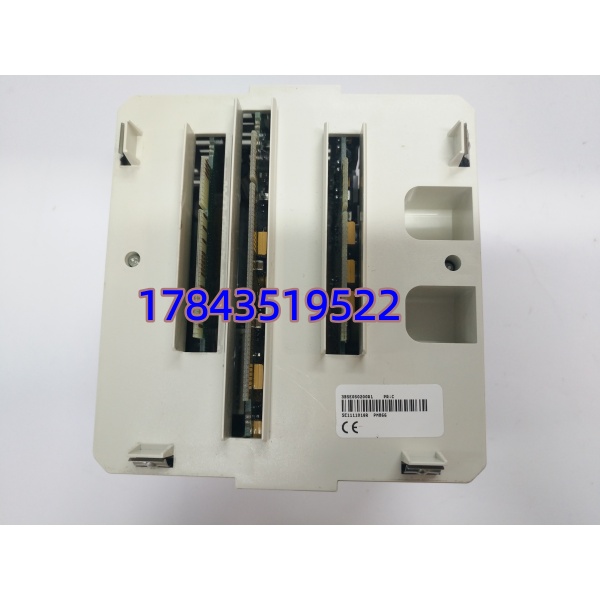

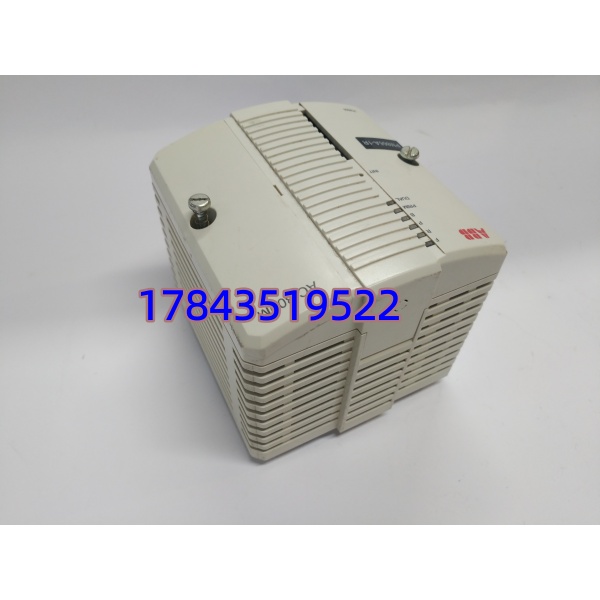

· 型号：PM866（3BSE050200R1）
· 品牌：ABB
· 系列：AC 800M / System 800xA
规格参数
- 产品类型：AC 800M 处理器单元（CPU Module），需配 TP830 或 TP831 底座使用
- 处理器：Motorola/Freescale MPC866，133 MHz
- 用户内存（RAM）：64 MB（约 51.389 MB 可用于应用程序）
- 固件闪存：4 MB Flash PROM + CompactFlash 卡槽（应用/数据存储）
- 冗余支持：是，CPU 冗余（1+1），含 CEX-Bus 冗余、S800 I/O 冗余，切换时间 ≤10 ms
- 以太网接口：2 × RJ-45（CN1/CN2），10Base-T（IEEE 802.3），协议 MMS / IAC
- 串口：2 × RS-232C RJ-45（COM3 通用带 RTS/CTS，COM4 光隔服务口）
- CEX 总线扩展：最多 12 个通信模块（CI854/CI867 等）
- ModuleBus I/O 容量：单 CPU 最大 96 个 S800 I/O 模块；冗余配置最大 84 个
- 供电：24 V DC（允许 19.2～30 V DC），典型功耗 5.1 W，最大 8.6 W
- 后备电池：内置 3.6 V 锂电池（保持 RTC 及暂存数据）
- 工作环境温度：0 ～ +55 ℃（IEC 61131-2）
- 防护等级：IP20（柜内安装），尺寸约 119×186×135 mm，重约 1.2 kg
- 认证：CE、cULus、TÜV、RoHS，ISA Secure Certified
产品介绍
PM866 是 ABB AC 800M 过程控制系统的核心 CPU 模块，装在 TP830 底座上跑 Control Builder M/800xA 下装的控制程序——PID 回路、顺控逻辑、批量配方全靠它算。板上集成双以太网口走 MMS 连上位机/节点总线，ModuleBus 直接带 S800 远程 I/O，CEX 槽还能插 Profibus、Modbus TCP 等第三方通讯卡。
坦白讲，它和 PM866A（3BSE081637R1）外观一样但固件不同，老系统大多仍用这款 PM866。最大工程价值是支持 1+1 冗余——主 CPU 挂掉备机 10ms 内接管，连续工艺不停机。有一点要注意：换新模块前务必确认固件版本与原系统匹配或用 Control Builder 在线同步，否则会报版本不一致无法运行。
应用场景与行业案例
痛点切入
我在现场见过化工厂 AC800M 单 CPU 模式下 PM866 风扇堵转过热死机，整个聚合釜顺控冻结——操作工手忙脚乱切旁路差点超温。冗余配置下这种情况备机自动接管无人感知，但前提是两块 CPU 版本一致且 Sync Link 接线可靠。停产多年后原厂新货难求，现在多是找测试好的拆机件作冷备。
典型场景
- 火电厂 DCS 主控单元 — 协调锅炉-汽机 PID 及辅机顺控，要求冗余切换保机组不停
- 炼化/煤化工装置 — 过程控制站带 S800 I/O，需耐受柜内温度波动及长期无故障运行
- 造纸/冶金过程线 — 多任务循环（最小 1ms）跑复杂配比和张力控制，非普通小型 PLC 能扛
- 水处理/污水厂 — 分散站点通过以太网 MMS 汇总至中央 SCADA，维护量低
真实案例
西北某 2×350MW 自备电厂，#2 机组 DCS 一对冗余 PM866 中主 CPU 报 FAIL 灯常亮，备机已自动升为主控保住了运行。查日志是 CF 卡读写异常导致固件校验失败。库房调出一块提前做版本匹配的 PM866 测试件，趁检修窗口在冗余状态下拔出故障单元插入新件——备机自动从对侧同步程序上线，全程未停控制。老师傅说这东西柜子里至少留一块，别等双 CPU 都挂了再找。
