描述
产品详情

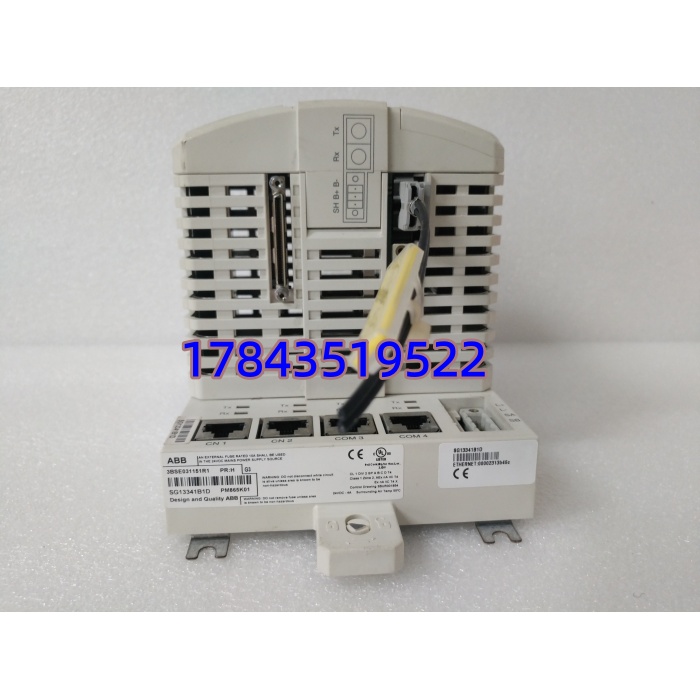

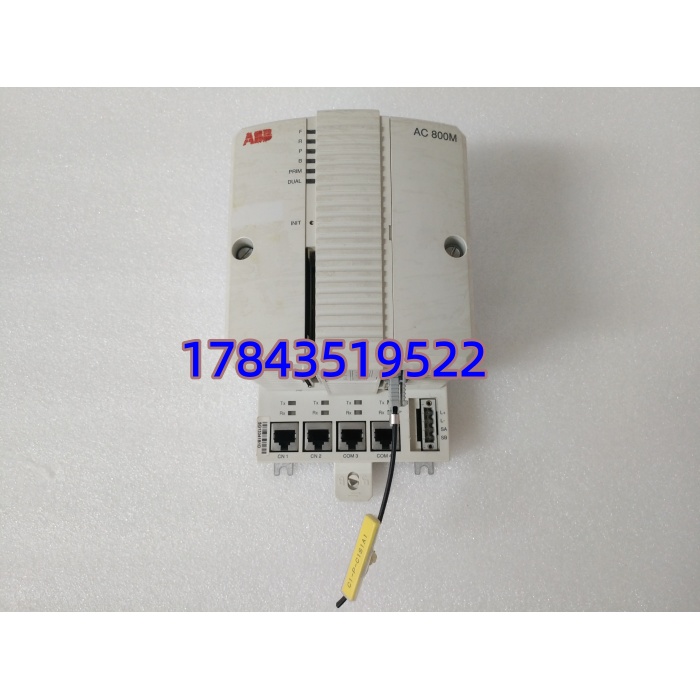

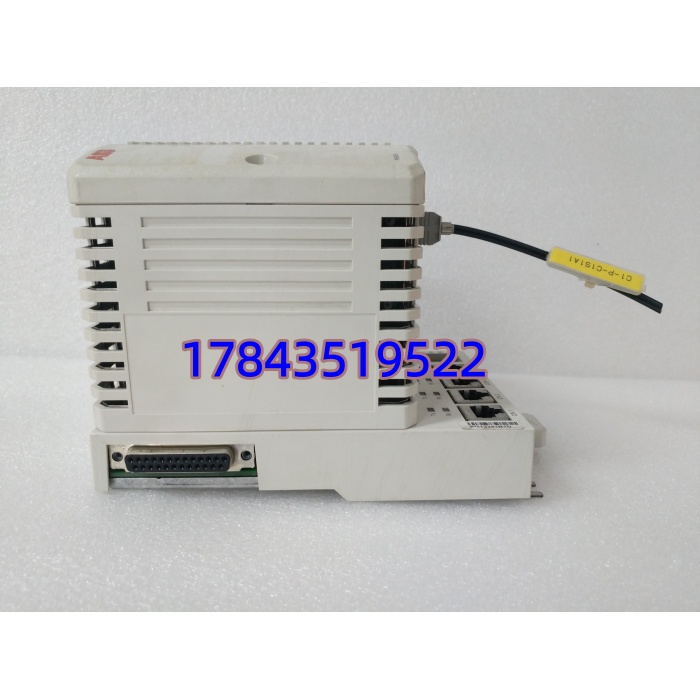

· 型号：PM865K01（Kit 含 PM865 CPU + TP830 Baseplate + TB807 Terminal Block，P/N 3BSE031151R1）
· 品牌：ABB Ltd.
· 系列：AC 800M — System 800xA / Compact 800M Process Controller
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | ABB PM865K01 AC 800M Controller Unit Kit (PM865 + TP830 + TB807) |
| 订货号 (Ordering Code) | 3BSE031151R1（PM865K01 — 单 CPU 起步套包；冗余对需另购第二块 PM865 + TU830/TU831 冗余机架） |
| CPU 模块 | PM865 — Freescale MPC8548E 双核 @ 1.0 GHz |
| 内存 | 256 MB DDR SDRAM（用户程序+数据），512 MB Flash（固件+应用备份） |
| 底板/Baseplate | TP830（单槽 CPU 底板，含 CEX‑Bus 主槽×1、I/O 扩展总线） |
| 端子块 | TB807（PM865 专用系统端子，含 24VDC 供电输入、接地、状态跳线） |
| 以太网口 | 2×10/100Base‑TX RJ45（CN1=Plant Network / CN2=Control Network 或二者同网依设计） |
| CEX-Bus 接口 | 1×CEX‑Bus 插槽（可插 CI854A/CI867/CI871 等通讯接口模块） |
| S100/S800 I/O | 经 CEX‑Bus + 通讯接口模块或经 Fieldbus (Profibus DP/PA, FF H1, Modbus TCP) 连接远程 I/O 站 |
| 串行口 | 1×RS‑232 调试口（D‑Sub 9pin，用于 BootP/固件下载/诊断） |
| 状态指示 | RUN、ERR、STAT、I/O、NET Link/Act LED |
| 冗余支持 | 支持 1+1 冗余（需两块 PM865 + TU830/TU831 冗余机架 + 冗余 license），K01 本身是非冗余单套起步包 |
| 供电要求 | 24 V DC（范围 19.2–30 V DC），典型功耗 ≈ 18~25 W（含 Baseplate 逻辑部分） |
| 热插拔 | CPU 模块支持在线插拔（冗余配置下切换无扰动；单 CPU 热拔=停机），Baseplate 不建议热拔 |
| 编程软件 | Control Builder M Professional (CBM) — IEC 61131‑3 + 800xA 扩展库 |
| 固件版本 | 建议 ≥ CB 5.0 / System Version 5.x–6.x（ 不兼容极老 800M R1.x 工程） |
| 工作温度 | 0 ℃ ～ +60 ℃ |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5% ～ 95% 非凝露 |
| 认证 | CE、UL 508 / cULus、ATEX/IECEx Zone 2 / Class I Div 2（依配置），SIL 2/3 Capable (IEC 61508) |
| 尺寸(约) | TP830 底板 103 × 177 × 61 mm（W×H×D）， 单模块 ≈ 53mm 宽 |
| 重量(约) | 0.8～1.1 kg（Kit 总重） |
| MTBF | > 150,000 h（厂商公布典型值） |
产品介绍
（B 技术定位切入）现场实测发现 最典型死法不是 CPU 本身而是背板供电微型保险丝老化或 CompactFlash 卡座接触不良致 Boot 卡 “Wait for Application”——某电厂化水系统遇过一次，量 24VDC 输入正常但模块不 Boot，拔下重插多次仍死，换整 PM865K01 套包（含新 TP830）秒启。 在 800xA 架构里是控制核心：跑周期任务、执行联锁、经 CEX‑Bus 或现场总线跟 S100/S800/Profibus/FF 从站交互，上连 800xA 服务器做数据汇聚与下装。单 CPU 故障且无冗余=整站控制程序终止→工艺单元急停或安全态。
ABB 对 系列已发 PCN 生命周期末期通知（ → PM866/PM891 演进），全新原装靠尾货交期不稳（8~20 周或需确认 LTB）。按 ABC 分类属 A+ 类——建议关键装置按双 CPU 冗余配置，全厂按在线 CPU 对数 ⌈N_redundant_pairs/2⌉+1或最低 ≥1 件经测冷备（含相同 CB Version 固件预载或留空待克隆）。TCO 持有几千欧份 vs 整装置换/降负荷损失——Buffer Stock 不用犹豫。
应用场景与库存策略
CPU 故障后果：控制程序停止→所有 S100/S800 I/O 失联→装置跳车或安全态（依 ESD 设计），常见于电厂辅机/化水、炼油 FCC 辅控、制药 batch 控制、造纸机传动主控。
- → 建议按在线冗余对数量每 2~3 对备 1 件 单独模块(不含 TP830) + 全厂留 1 套完整 K01 套包冷备，密封防静电袋保存，每 2 年上电点检 Boot 至 Ready 状态确认 LED 序列。
- → 非它不可（控制 Builder M 工程绑定 CPU 类型）→ 建议关键控制柜做双 冗余 + 厂级备件池按在线 模块总数 15%~20% 持有。
- → 建议备件集中管理勿分散呆滞，遇 EOL/LTB 公告按
(在线 CPU 模块数×年故障率估0.5~1.5%×剩余寿命)+安全余量 1~2LTB。 - → 需 Control Builder M 重编译工程并全站 SAT 回归；升级同时评估是否补冗余——老单 CPU 无冗余建议趁停机窗口加第二块 +TU830 成 1+1。
真实案例：西北某 2×330MW 热电化水程控，800xA 站配单 PM865K01（未做冗余预算砍掉）。运行第 6 年秋雷雨季节市电晃电恢复后 卡 Boot——ERR 闪红/RUN 灭，重压下电数次偶尔活数分钟再死。确认 CPU 板级老化（NOR Flash 坏块扩散），库房无备件原厂代理 尾货调欧洲 4 周起。临时从已停机技改预留机架拆套包救急恢复，化水系统停役 7h 致机组补水受限降负荷损失约 ¥30 万。事后业主将所有 800M 关键站补为双 冗余对并按 3 对在线对采购 1 块单 冷备集中保管——再未因此趴线。
