描述
产品详情

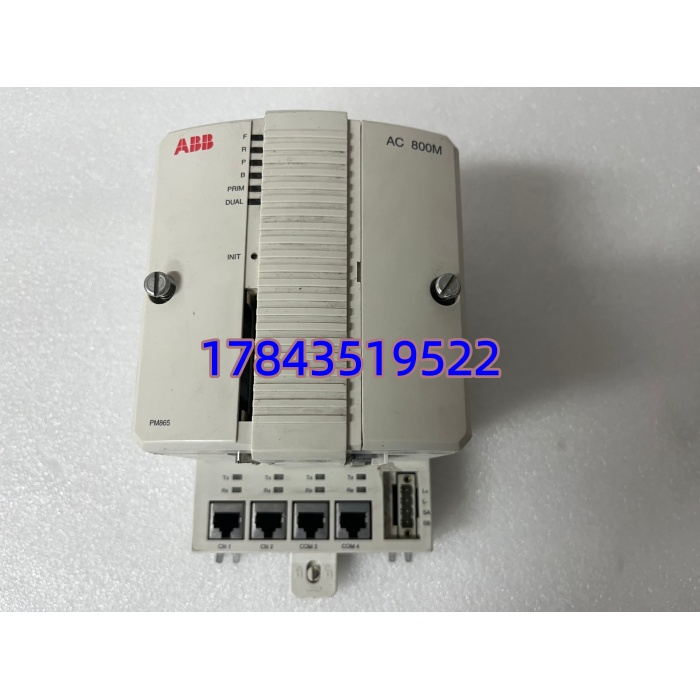

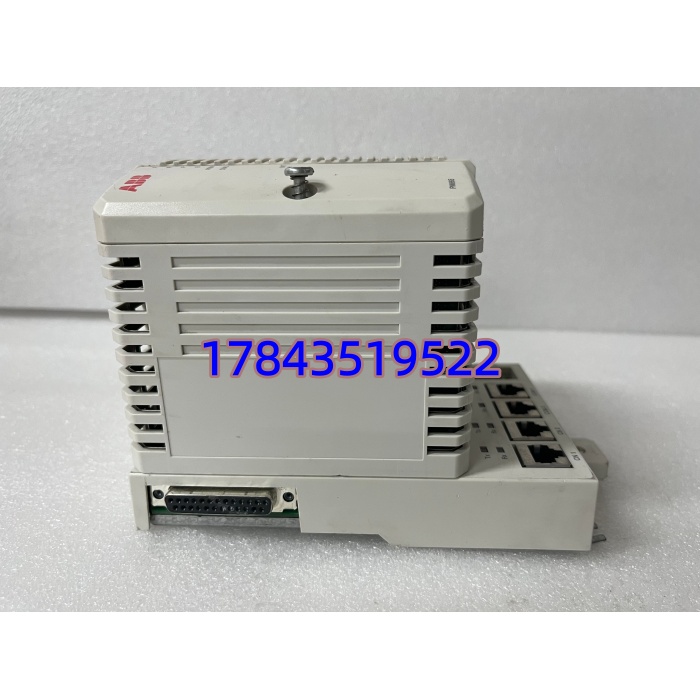

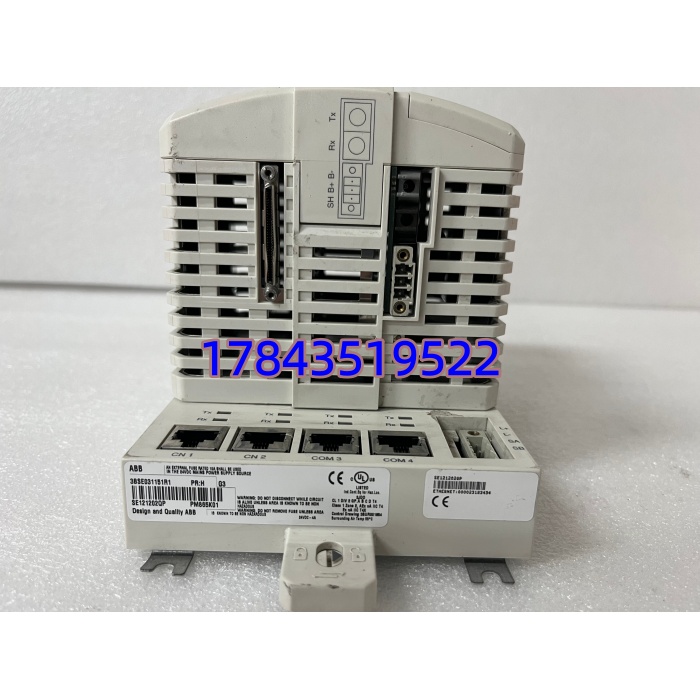

· 型号：PM865K01（3BSE031151R1）
· 品牌：ABB
· 系列：AC 800M / System 800xA High Integrity（HI）
规格参数
- 处理器：Motorola/Freescale PowerPC MPC862P，96 MHz
- 系统内存：32 MB RAM（约 22 MB 用户程序区，其余系统保留）
- 非易失存储：内置锂电池备份 RAM（电池型号 4943013-6，需定期更换）
- 外部存储扩展：CompactFlash（CF）卡插槽，用于程序/数据存档
- 电源输入：24 V DC（允许范围 18–32 V DC，典型功耗 6.9 W，最大约 11–20 W 视负载）
- 以太网接口：2× RJ45，10/100 Mbps，支持 CNCP（Control Network Protocol）、Modbus TCP、OPC UA
- 串行接口：COM3 RS-232C（带 Modem 控制信号），COM4 隔离 RS-232/485（配置/维护口）
- 扩展总线：CEX 总线（通信扩展模块）、ModuleBus（本地 S800 I/O）、RCU-Link（冗余同步）
- I/O 容量：单机最大约 96 块 S800 I/O 模块，冗余配置时约 84 块（或按站点数 ≤12，总点数参考 4096 DI/DO，需核对 CB M 版本）
- 冗余支持：1:1 CPU 热备（需冗余套件＋同步光纤电缆），切换时间 <100 ms 典型值，无扰动切换
- 安全认证：SIL3 per IEC 61508 / IEC 61511，TÜV 认证，符合 High Integrity 安全应用要求
- 工作环境：-40～+70℃（部分原厂 datasheet 标 -20～+60℃，柜内安装需确认通风），湿度 5–95% RH 无凝露，IP20
- 机械尺寸：约 135×186×119 mm（L×H×W），重量约 1.1–1.2 kg，DIN 导轨安装（插于 TP830/TP831 底板）
- 编程软件：ABB Control Builder M Professional（CB M），IEC 61131-3（LD/FBD/ST/CFC/SFC），需固件与软件版本匹配
产品介绍
PM865K01 是 ABB AC 800M 系列的 High Integrity CPU，定位于既要跑常规过程控制回路又要承担 SIL3 等级安全联锁（ESD/BMS）的场合。它与标准版 PM860/864 不同——HI 版本固件内置额外诊断与安全校验逻辑，通过 TÜV 认证可用于独立 SIS 层或混合控制/安全架构，配合 TP830 底板及 S800 I/O 组成完整控制站。
现场经验来看，PM865K01 最大的工程价值是冗余热备成熟度高、与老系统（Advant/MOD 300 迁移项目）兼容性好，Control Builder M 项目文件向下兼容程度优于新版 PM867。坦白讲，如果不是新建 SIS 项目，老装置扩容或替换烧坏的 CPU，它仍是性价比最高的选择——新装项目才建议走 PM867K01。
应用场景与行业案例
痛点切入：
化工厂 ESD 系统凌晨因老 CPU 死机导致装置联锁误动或拒动，非计划停机损失每小时几十万；沿海高湿盐雾环境导致普通控制器通讯异常；老 Advant 控制器停产找不到备件，系统面临整体改造风险。
典型场景：
- 炼油/石化 — ESD 紧急停车系统 SIL3 等级，需 HI CPU＋冗余热备，PM865K01 是原设计指定型号
- 火电/热电 — 锅炉燃烧管理（BMS）及汽机辅机控制，要求无扰冗余切换
- 化工批次装置 — 与 S800 I/O 配合做连续过程控制＋安全联锁一体化
- 老系统升级 — Advant OCS / MOD 300 迁移至 800xA，PM865K01 是推荐过渡 CPU
- 造纸/冶金 — 高温高湿现场，要求 -40℃ 低温启动能力和长期运行稳定性
真实案例：
南方某 300kt/a 苯乙烯装置，原装一对 PM865K01 冗余 CPU 运行第 14 年。去年大修后发现 A 系 CPU 上电 RUN 灯不亮，FAULT 常亮，确认主板老化。当时装置不能等原厂 8 周货期，连夜从 MRO 供应商调一块测试过的二手原装 （同 Firmware 版本），插上 TP830、接同步光纤、下装程序——两分钟冗余同步完成，装置按时开车。有一点要注意：换上去的 CPU 固件版本必须跟原 B 系一致，否则冗余会报版本不匹配无法同步，我现场吃过这亏。
