描述
产品详情

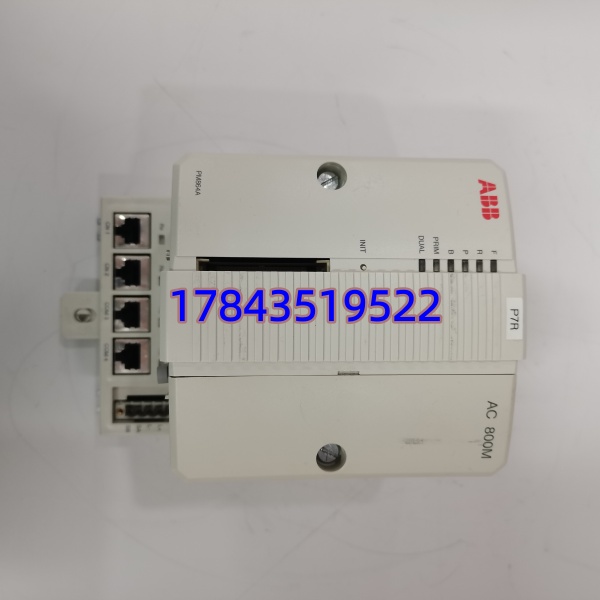

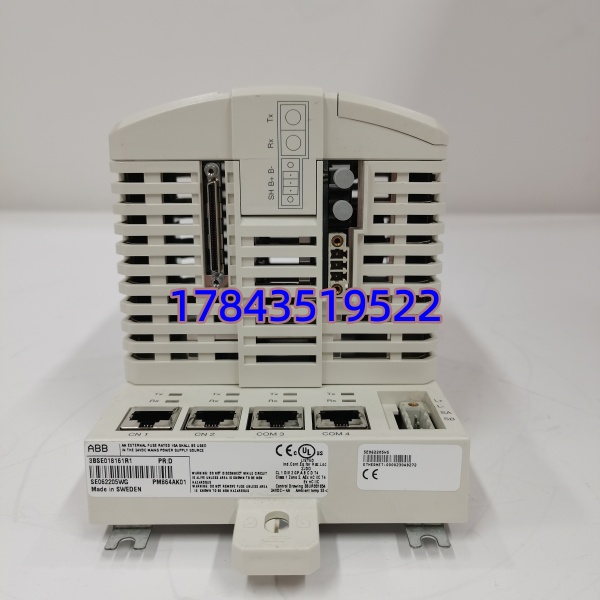

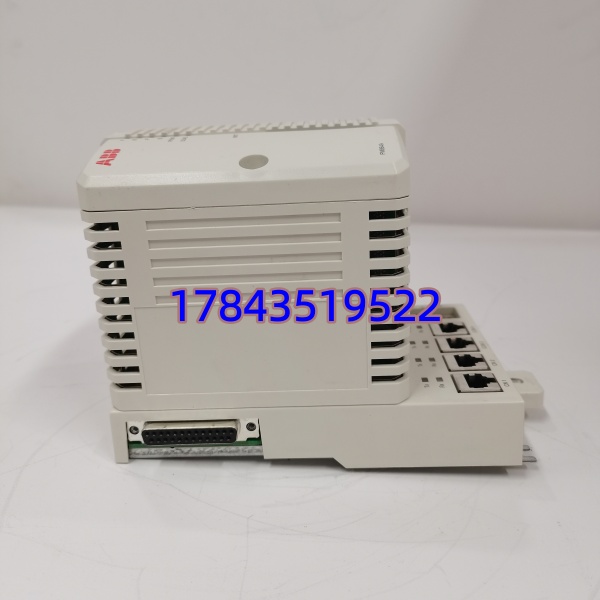

· 型号：PM864AK01（3BSE018161R1）
· 品牌：ABB
· 系列：AC800M（ABB 800xA / Advant 扩展过程控制器）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PM864AK01 |
| ABB 订货号 (Order No.) | 3BSE018161R1（PM864A K01 = Kit A 含 TP830 底板+TB807 终端块，不含冗余电缆） |
| 产品类型 | AC800M High Performance CPU Module（Process Automation Controller） |
| 适用系统 | ABB System 800xA（AC800M 站）、Freelance 2016+（部分版本支持）、Advant OCS 扩展 |
| CPU | 32-bit RISC @ 400 MHz（根据官方 Datasheet） |
| 用户程序内存 (Flash/EPROM) | 典型 16 MB（依固件版本，部分标可达 32 MB 带外部 Flash） |
| 数据/保留内存 (RAM) | 典型 32 MB DRAM + 电池后备 Retain（靠 BB810/BB850 后备电池） |
| 循环时间 | 典型最短任务周期 5～10 ms（依程序规模与 I/O 负载） |
| 本地 I/O 接口 | CEX-Bus（连接 CI854/CI867 等通信模块、SOE 模块） |
| 以太网口 | 2×RJ45 10/100Base-TX（CN1/CN2），支持 MMS、OPC DA、Modbus TCP |
| 串行口 | 1×RS-232（RJ45 形，用于调试/Modbus RTU 从站） |
| 冗余支持 | 支持 1+1 CPU 热备（需第二块 PM864 + TK212A/TK213A 冗余电缆 + TB852 终端） |
| 供电 | +24 VDC 取自 TP830 底板（典型 0.8～1.2 A @24V，≤15W） |
| 工作温度 | 0 ～ +55℃（部分资料标 -20～+60℃ 以铭牌为准） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95% RH（无冷凝） |
| 安装方式 | 插入 TP830 或 TP831 底板块，35mm DIN 导轨整体安装 |
| 电池备份 | 需配 BB810/BB850 后备电池模块维持 Retain 变量及 RTC |
| 编程软件 | Control Builder M Professional / 800xA Control Builder |
| 认证 | CE、UL、cUL、DNV/GL（Marine 选件）、IEC 61131-3、SIL 2/3（依应用与认证包） |
产品介绍
（F—历史生命周期验证切入）PM864 系列早在 2018 年前后被 ABB 列入”Phasing Out / Limited Availability”，部分区域已发 PCN 转入 Last-time-buy 窗口——换句话说你现在还能买到的基本是渠道余货或测试合格二手，全新原封几乎绝迹。现场实测发现，PM864 最典型的失效模式不是程序跑飞而是 RAM 校验报错或以太网口热衰致控制器”黄闪”（Status LED 闪烁黄不进 Run），多数发生在服役 10 年以上装置，此时若无同版本冷备件只能干等调货（曾见欧洲调货 8～14 周且需原厂解锁固件）。
严格来说 PM864AK01（K01=Kit A 含底板）与 PM864AK02（含冗余配件包）及 PM863（3BSE018160R1）互不通用——HW Rev 字母后缀影响固件兼容区间，换板前必须核对 Control Builder M 所支持最高 FW 版本及原站 Retain 变量结构（FW 大版本跳变可能需重新下载程序并导出 Retain）。按 ABC 分类属 A 类强制备件：石化/造纸/电厂过程控制站挂掉 = 装置降负荷甚至全停。建议借大修窗口按”每对冗余控制站 × 1 件（或每两套装置 × 1 件跨站通用验证版）”留 Buffer Stock，收到 EOL 明确公告立即 Last-time-buy 按在用数量 × 1～2。TCO 里停机 4 小时够买半打 CPU。
应用场景与库存策略
过程装置 DCS/SCADA 层靠 AC800M 跑连续控制——PM864 故障虽可切冗余 CPU（若有配），但双 CPU 先后挂或只有单 CPU 架构就直接失站，引致单元装置停车做控制器更换，损失按小时百万级算不夸张。
- 炼油/石化 — 装置 FCC/重整 AC800M 控制站（反应/分馏/换热）：非它不可因控制策略绑定 CB M 工程且 S800 I/O 与 CEX 模块强关联。建议冗余配置（1+1）且额外按”每两套同类装置 × 1 件跨站兼容验证版”留密封冷备，贴 HW Rev + FW 版本标签。
- 造纸/浆粕 — 流浆箱+干燥部顺序/回路控制：湿热环境加速背板触点氧化。建议与授权服务商签 VMI 或至少现场存 1 块经相同 CB M 工程归档验证可启动的模块做快速替换。
- 电厂辅网(BOP) — 化水/输煤/除灰 AC800M 站：严格来说不同 PM864 HW Rev 对 FW 有下限要求——换板若 FW 不匹配 Control Builder M 会拒载程序，必须先确认旧板丝印全串（如 PM864A K01 3BSE018161R1 Rev.X），不确定时导出原工程 Archive 并联系 ABB 服务确认兼容。备件建议按 N+1 留柜内冷备。
- 服役 >10 年装置 / 已收 EOL PCN：PM864 系列进入产品生命周期末期。建议立即按”在用控制站对数 × 1～1.5（单 CPU 站点 × 2）”启动战略囤货，防静电袋真空封装、控湿（RH<50%）、每两年抽检外观及电池漏液痕迹（BB810 需单独查）。
真实案例：西南某百万吨级炼油厂重整单元 站单 CPU 配置（PM864AK01），某大检修后上电 Status LED 恒黄——Control Builder M 报”Memory Parity Error”，判断 CPU RAM 老化失效。库房无备件，原厂代理从北欧调货 11 个工作日（恰逢 PCN 限产期），期间重整反应部分靠现场手动旁路维持最低负荷，每天效益损失七位数。事后将全厂 升 A 类强制备件，每对冗余站再另备 1 块 HW Rev 匹配冷备，规定每年大修做冗余切换演练并记录 FW/Rev 一致性。
