· 型号：PM864AK01
· 品牌：ABB
· 系列：AC 800M / System 800xA（Classic 硬件代）
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | AC800M 中端冗余 CPU 套件（K01=单套含 TP830 底座） |
| 部件编号 | PM864AK01（套件号 3BSE018161R1；裸 CPU=PM864A） |
| 处理器 | Freescale MPC862 PowerPC 32 位 RISC，96MHz |
| 用户内存 | 32MB RAM，其中 23.522MB 供应用程序 |
| 固件存储 | 2MB Flash PROM（部分渠道标 4MB 含冗余区） |
| 保持变量 | 板载 3.6V 锂电量 RTC+保持区，长断电配 SB822 外置电池 |
| 以太网 | 2×RJ45（CN1/CN2），10Mbit/s，MMS/IAC/RNRP，冗余控制网 |
| 串口 | COM3 RS232 非隔离（75-19200bps）、COM4 RS232 隔离服务口 9600bps |
| 扩展总线 | CEX-Bus（接 CI801/CI854/CI867 等通信模件）、ModuleBus（接 S800 I/O） |
| I/O 容量 | ModuleBus 最多 1 电+7 光簇，单 CPU 96 模块 / 冗余 84 模块 |
| 任务能力 | 32 任务/控制器，最小循环 1ms，1000 条布尔 0.15ms |
| 冗余切换 | 主备光纤同步，故障切换 ≤10ms 无扰（以原厂手册为准） |
| 供电 | 24VDC（19.2-30V），典型 287mA / 最大 487mA，约 6.9W |
| 热插拔 | 配双 CPU+冗余底座+控制器维护态，支持在线换备机 |
| 工作温度 | +5~+55℃（运行），-40~+70℃（存储） |
| 尺寸/重量 | 119×196×135mm / 约 1.2kg（含 TP830） |
| 认证 | CE、UL508、DNV/BV/LR 船级、UL60079-15（G3 涂层） |
| 易混型号 | PM866AK01（大内存 HI 版）、PM891（后衍）、PM862（同代低配） |
产品介绍

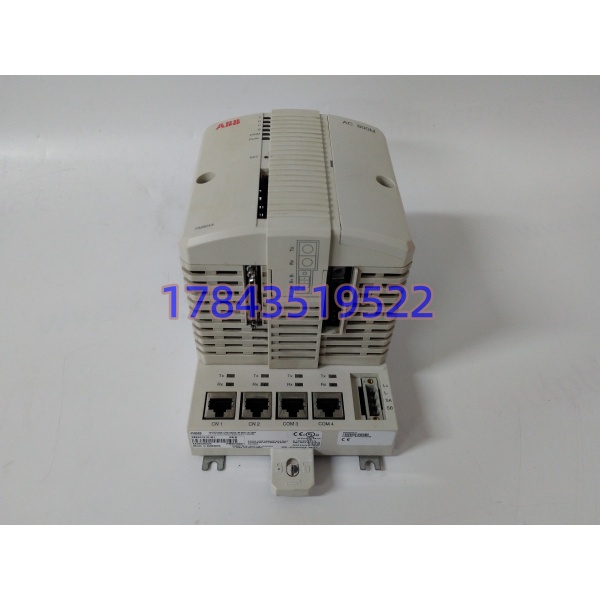

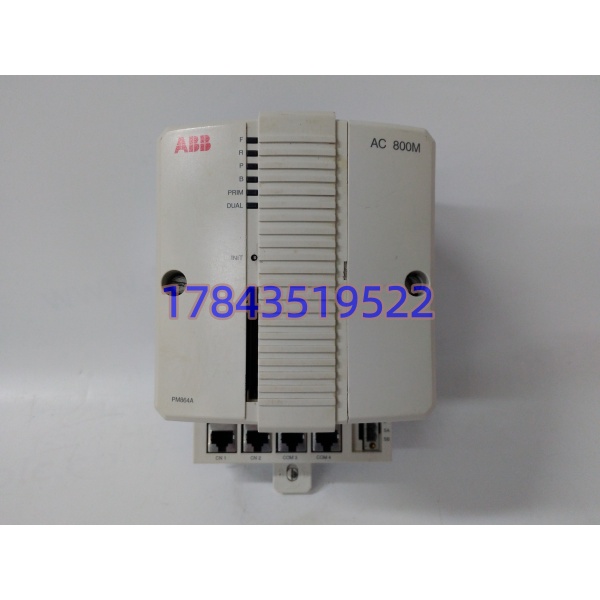

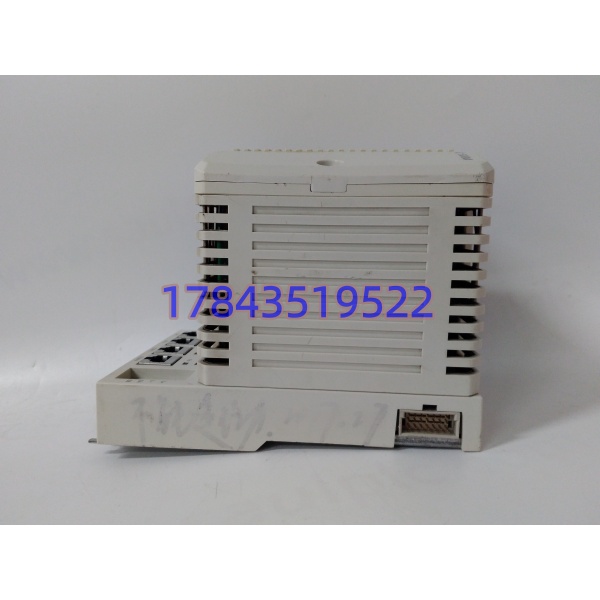

PM864AK01 是 ABB AC800M 平台里那块”跑逻辑的大脑”——Control Builder M 里编好的 LD/ST/FBD 下装进 32MB RAM，每个扫描周期经 ModuleBus 把 S800 的 DI/DO/AI/AO 值捞进来算完再送回去，经双以太网把 MMS 报文甩给 800xA 操作站和 Historian。它本身不带 I/O 端子、不解析 4-20mA，所有现场信号都通过 S800 机箱转。K01 套件里除了 PM864A CPU 本体外，还含 TP830 底座（119mm 宽）、TB850 CEX 终结、TB807 ModuleBus 终结、TB852 RCU-Link 终结、内存备份电池、电源插头——拆单买裸 CPU 现场没底座没法插。
和 PM866AK01 的关系：PM866 是后续 HI（High Integrity）版，内存更大、加内部诊断/振荡器监控/SM810 安全协同，槽位和 TP830 兼容但固件白名单不同，老柜升 PM866 要核 800xA 版本；和 PM862/PM861 是同代低一档。和前轮写的 PDD205A1121（S800 开关量卡）不在一个层级——PDD205 坐 TB840 底座受 PM864 指挥。坦白讲，买它的人 100% 是 800xA 老柜（2010-2018 年投运的火电辅机、水处理、石化聚合）主 CPU 电池漏液或冗余同步慢，备件单按 3BSE018161R1 补单套或 K02 补双套——新项目 ABB 推 PM891/PM892 和 AC800M 后续，但老柜不能整体迁。
应用场景与行业案例
我在污水厂遇过最典型的：800xA 双 PM864AK01 热备，夜班主 CPU 面板 Battery 灯闪，三个月后主备切换测试失败——备机起来后 %M 步序位丢一半，批处理从中间态续跑错。拆主 CPU 看 3.6V 锂电漏液蚀穿 RTC 周边绿油，保持 RAM 校验错。换 PM864AK01（库存拆机，2016 年 ABB 瑞典标，电池座干爽，套件含原 TP830），Control Builder M 上载原工程→下装→主备同步校验一致→做切换试验切换 8ms 无丢数。
典型场景：
- 火电辅机：输煤程控、除灰空压机、脱硫浆液循环泵，PM864 双机热备，单 CPU 死不停机。
- 石化聚合：反应器顺序控制、挤压机辅助系统，32 任务 1ms 循环够用。
- 水处理：泵站群组控制、加药顺序， 混插 AI/AO/PDD205，PM864 做中枢。
- 造纸 PM 传动辅控：传动主令在 ACS800 但辅机顺序在 800xA，PM864 管润滑/液压站。
- MRO 备货：Classic 代 PM864 原厂停采走 ABB 续供 14 周起，现场等不起走拆机。
